申请日2014.06.04
公开(公告)日2014.10.01
IPC分类号C02F1/66
摘要
本实用新型涉及一种针对酸性废水的自动中和系统，其包括废水池、废水进水管、废水出水管、排泥管、石灰浆管、搅拌机以及出水pH计;其中，所述废水池内设有一隔板，隔板一侧为中和区，另一侧为沉淀区;所述废水进水管连接至中和区一侧;所述废水出水管连接至沉淀区一侧;所述排泥管连接至沉淀区底部;所述石灰浆管延伸至中和区的顶部;所述搅拌机设置在中和区内;所述出水pH计设置在沉淀区内。本实用新型的针对酸性废水的自动中和系统通过进水流量计、出水pH计实时对废水水量、pH值进行检测，使石灰浆的投加量适量，使系统可靠稳定，避免处理不完全或浪费，自动化程度高，且处理效果好。

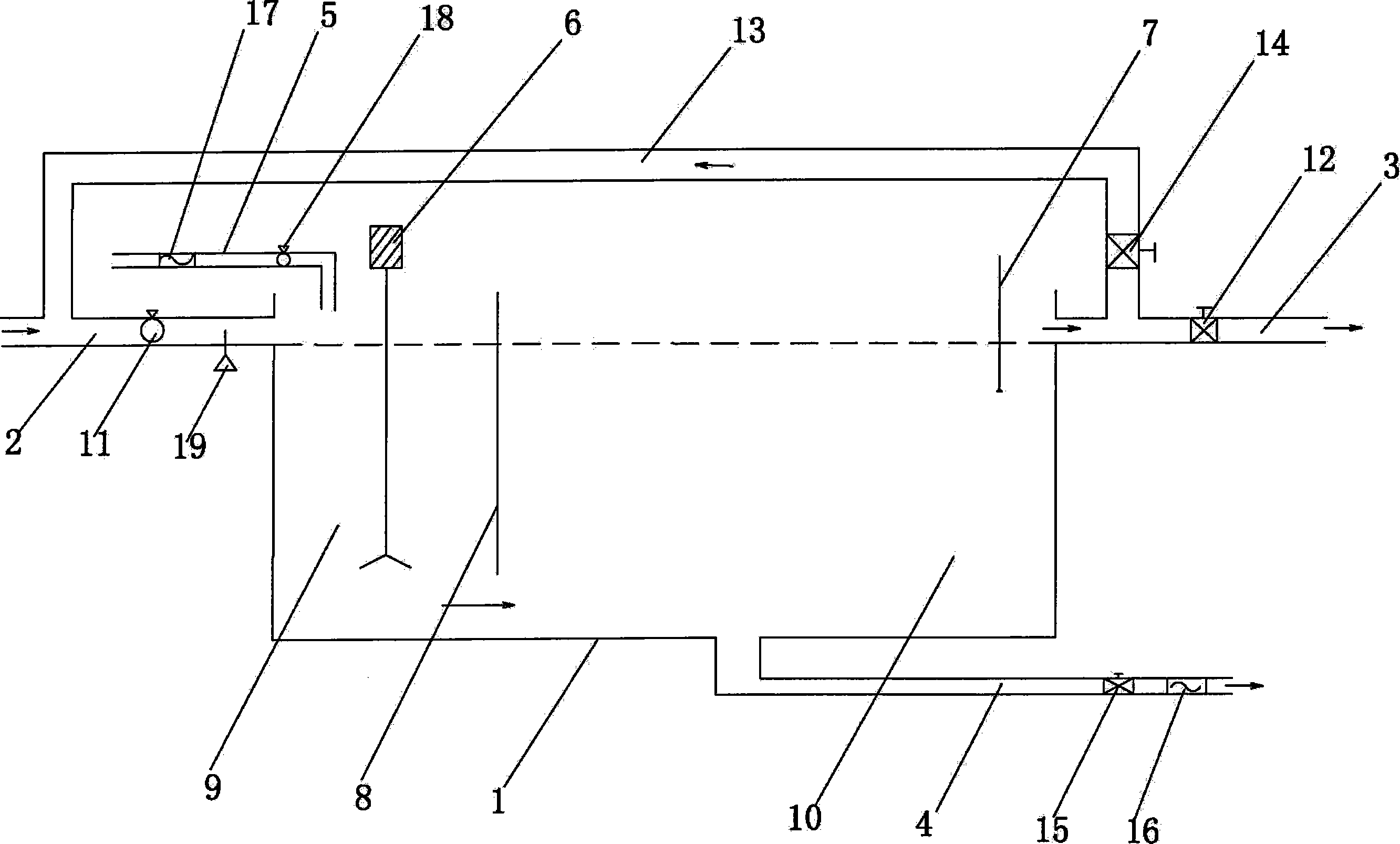

摘要附图
权利要求书
1.一种针对酸性废水的自动中和系统，其特征在于：包括废水池、废水进水管、废水出水管、排泥管、石灰浆管、搅拌机以及出水pH计;其中，所述废水池内设有一隔板，隔板一侧为中和区，另一侧为沉淀区;所述废水进水管连接至中和区一侧;所述废水出水管连接至沉淀区一侧;所述排泥管连接至沉淀区底部;所述石灰浆管延伸至中和区的顶部;所述搅拌机设置在中和区内;所述出水pH计设置在沉淀区内。
2.如权利要求1所述的针对酸性废水的自动中和系统，其特征在于：所述废水进水管上设有进水流量计和进水pH计;于废水出水管上设有出水电磁阀。
3.如权利要求2所述的针对酸性废水的自动中和系统，其特征在于：于所述废水进水管、废水出水管之间连接有一回流管，于回流管上设有回流电磁阀。
4.如权利要求1所述的针对酸性废水的自动中和系统，其特征在于：于所述排泥管上设有排泥电磁阀和排泥泵。
5.如权利要求1所述的针对酸性废水的自动中和系统，其特征在于：所述石灰浆管上设有石灰浆计量泵以及石灰浆流量计。
说明书
一种针对酸性废水的自动中和系统
【技术领域】
本实用新型涉及一种废水处理系统，具体涉及一种针对酸性废水的自动中和系统，属于废水处理设备技术领域。
【背景技术】
目前，在酸性废水中通常通过投加石灰浆进行中和。而投加石灰浆主要依靠人工进行，无法对投放量进行精确控制，造成废水的pH值不达标。同时，现有的废水处理系统需要有人值守，自动化程度较低。
因此，为解决上述技术问题，确有必要提供一种新型的针对酸性废水的自动中和系统，以克服现有技术中的所述缺陷。
【实用新型内容】
为解决上述问题，本实用新型的目的在于提供一种自动化程度高，石灰浆投加量准确且处理效果好的针对酸性废水的自动中和系统。
为实现上述目的，本实用新型采取的技术方案为：一种针对酸性废水的自动中和系统，其包括废水池、废水进水管、废水出水管、排泥管、石灰浆管、搅拌机以及出水pH计;其中，所述废水池内设有一隔板，隔板一侧为中和区，另一侧为沉淀区;所 述废水进水管连接至中和区一侧;所述废水出水管连接至沉淀区一侧;所述排泥管连接至沉淀区底部;所述石灰浆管延伸至中和区的顶部;所述搅拌机设置在中和区内;所述出水pH计设置在沉淀区内。
本实用新型的针对酸性废水的自动中和系统进一步设置为：所述废水进水管上设有进水流量计和进水pH计;于废水出水管上设有出水电磁阀。
本实用新型的针对酸性废水的自动中和系统进一步设置为：于所述废水进水管、废水出水管之间连接有一回流管，于回流管上设有回流电磁阀。
本实用新型的针对酸性废水的自动中和系统进一步设置为：于所述排泥管上设有排泥电磁阀和排泥泵。
本实用新型的针对酸性废水的自动中和系统还设置为：所述石灰浆管上设有石灰浆计量泵以及石灰浆流量计。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的针对酸性废水的自动中和系统通过进水流量计、出水pH计实时对废水水量、pH值进行检测，使石灰浆的投加量适量，使系统可靠稳定，避免处理不完全或浪费，自动化程度高，且处理效果好。
