申请日2014.06.04
公开(公告)日2014.11.19
IPC分类号C02F11/12
摘要
本实用新型公开了一种用于污泥干化室的地热加热装置，包括污泥干化室本体，所述的污泥干化室本体密封于污泥干化平台上，该污泥干化平台包括污泥平铺台和置于平铺台底部的地热加热装置;污泥干化平台的地热加热装置包括热源转换器和加热管，热源转换器设有温度压力传感器，加热管设有电磁阀，该加热管一端设有入口，另一端设有出口，入口端和出口端分别与温度传感器和压力传感器连接;采用本实用新型的技术方案，根据环境的变化和污泥干化的程度选择性使用某一种或几种热源，保证污泥干化室中污泥干化的效率，克服了现有技术存在能源消耗高、效果不理想的缺陷。

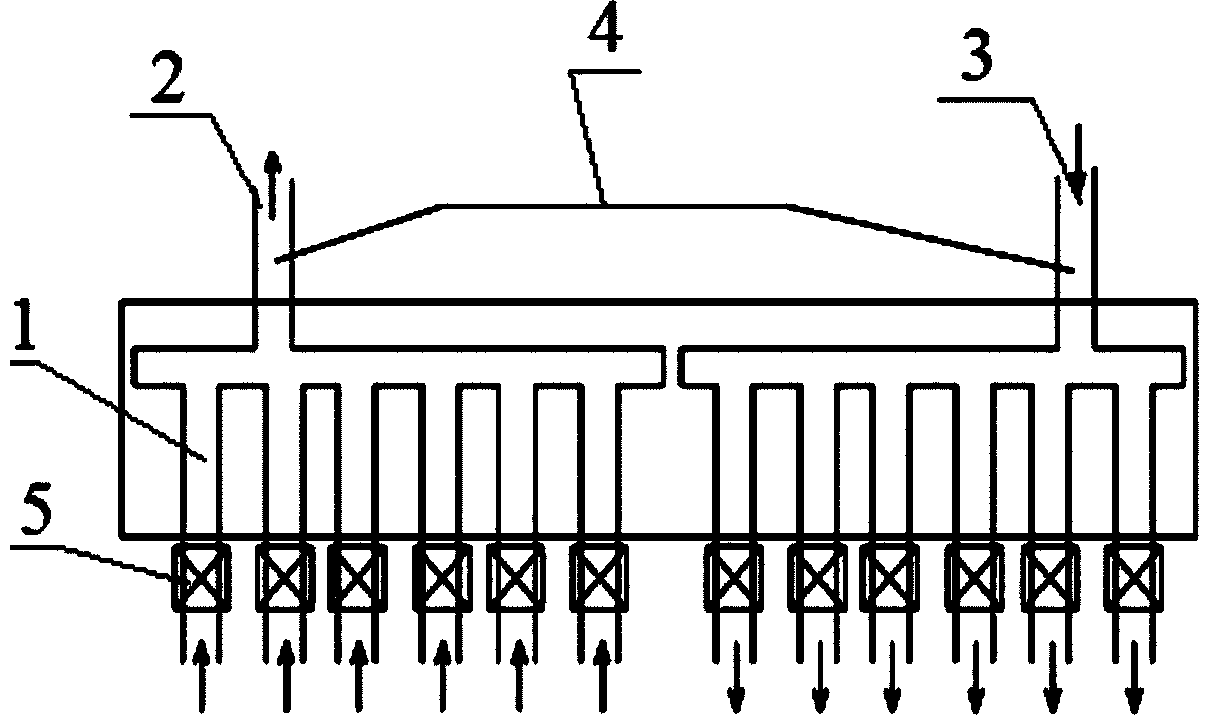

摘要附图
权利要求书
1.一种用于污泥干化室的地热加热装置，包括污泥干化室本体，其特征在于：所述的污泥干化室本体密封于污泥干化平台上，该污泥干化平台包括污泥平铺台和置于平铺台底部的地热加热装置，其中污泥干化平台的地热加热装置包括热源转换器和加热管，热源转换器设有温度压力传感器，加热管设有电磁阀，该加热管一端设有入口，另一端设有出口，入口端和出口端分别与温度传感器和压力传感器连接。
2.按照权利要求1所述的用于污泥干化室的地热加热装置，其特征在于：所述的加热管为多条平行设置相互联通的PPR铝塑管。
3.按照权利要求1所述的用于污泥干化室的地热加热装置，其特征在于：所述的加热管内部热介质为热电厂冷却水或中水。
说明书
一种用于污泥干化室的地热加热装置
技术领域
本实用新型属于热能利用领域，更具体地说，本实用新型涉及一种用于污 泥干化室的地热加热装置。
背景技术
现有技术污泥干化室有采用太阳能为热源的干化方式，也有将热风通入其 中的干化方式，这些干化的工作方式热源单一，干化效率难以保证，热风是通 过燃煤加热产生水蒸气的方式产生热风，这种方式的能耗高，燃烧对环境产生 二次污染。
实用新型内容
本实用新型所要解决的技术问题是提供一种多元化利用热能降低能耗，保 证污泥干化效率的用于污泥干化室的地热加热装置。
为了实现上述目的，本实用新型采取的技术方案为：所提供的一种用于污 泥干化室的地热加热装置，包括污泥干化室本体，所述的污泥干化室本体密封 于污泥干化平台上，该污泥干化平台包括污泥平铺台和置于平铺台底部的地热 加热装置。
本实用新型提供的一种用于污泥干化室的地热加热装置，污泥干化平台的 地热加热装置包括热源转换器和加热管，热源转换器设有温度压力传感器，加 热管设有电磁阀，该加热管一端设有入口，另一端设有出口，入口端和出口端 分别与温度传感器和压力传感器连接。
本实用新型提供的一种用于污泥干化室的地热加热装置，加热管为多条平 行设置相互联通的PPR铝塑管。
本实用新型提供的一种用于污泥干化室的地热加热装置，加热管内部热介 质为热电厂冷却水或中水。
采用本实用新型所提供的一种用于污泥干化室的地热加热装置，包括污泥 干化室本体，所述的污泥干化室本体密封于污泥干化平台上，该污泥干化平台 包括污泥平铺台和置于平铺台底部的地热加热装置;这种结构，可利用多元化 热源，包括热电厂冷却水、中水热能、空气能和燃煤等热能，在使用过程中， 根据环境的变化和污泥干化的程度选择性使用某一种或几种热源，保证污泥干 化室中污泥干化的效率，克服了现有技术存在能源消耗高、效果不理想的缺陷。
污泥干化平台的地热加热装置包括热源转换器和加热管，热源转换器设有 温度压力传感器，加热管设有电磁阀，该加热管一端设有入口，另一端设有出 口，入口端和出口端分别与温度压力传感器连接，通过温度压力传感器能够掌 握加热温度，同时还可对加热管内部压力有所掌握，加热管位于平台下方，加 热均匀，保证污泥干化的效率;加热管为多条平行设置相互联通的PPR铝塑管， PPR铝塑管的强度高，传热快，加热管内部热介质为热电厂冷却水或中水，更 好的利用资源，提高社会效益。
