申请日2001.05.17
公开(公告)日2002.07.03
IPC分类号C02F1/78; C02F1/28
摘要
一种借助臭氧参与以城市自来水为水源的流程首尾级输入无氮氧化物衍生物的净水处理装置,其特征在炭滤1(3)、PP滤芯2(6)的前级投加不同量的臭氧,其投加臭氧的方法是通过小型的气水混合器(8)、(9)在水流流动的情况下产生的负压来实现,其另一特征是在炭滤1(3)、PP滤芯2(6)的前级加上小型气水混合器(8)、(9),此时投加的是无氮氧化物衍生物的臭氧。此装置不仅可使水的洁净度得以提高,而且无对人体有害的氮氧化物溶入水中。

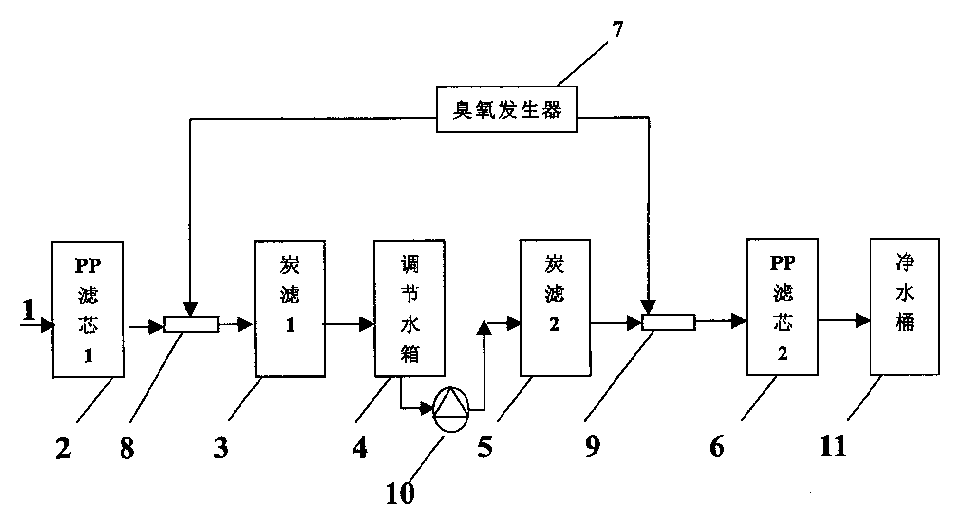

摘要附图
权利要求书
1.一种流程首尾级输入无氮氧化物衍生物的净水处理装置，其处理程序装置包 括PP滤芯1(2)、炭滤1(3)、调节水箱(4)、增压水泵(10)、炭滤2(5)、PP 滤芯2(6)及净水桶(11)，其特征在于PP滤芯1(2)与炭滤1(3)之间接上小 型气水混合器(8);在炭滤2(5)与PP滤芯2(6)之间接上小型气水混合器(9)， 而小型气水混合器(8)、(9)的臭氧来源于臭氧发生器(7)。
2.如权利要求1所述的净水处理装置，其特征在于臭氧发生器(7)所产生的 臭氧是无氮氧化物衍生物的。
说明书
流程首尾级输入无氮氧化物衍生物的净水处理装置
本实用新型涉及一种以城市自来水为水源作饮水机的水处理净化器，特别是 公开一种借助臭氧气体参与水处理的流程首尾级输入无氮氧化物衍生物的净水 处理装置，属水处理领域。
一般的水处理均用各种不同的滤器加以过滤，这的确可以提高水的质量。但 对存在于水中的有机物、重金属离子、农药的残存物、细菌等往往不易通过简单 的过滤加以去除，也往往不易被人们发现。
本实用新型就是公开一种流程首尾级输入无氮氧化物衍生物的净水处理装 置，以达到提高水净化的效果。
本实用新型是这样实现的。
城市自来水从进水口(1)进入，通过PP滤芯1(2)过滤，经小型气水混 合器(8)流向炭滤1(3)，由于城市管网的水压在小型气水混合器会产生一负 压(真空态)，此时臭氧发生器(7)所产生的无氮氧化物衍生物的臭氧会随水的 冲力将臭氧气与水充分混合，在混合过程中会将水中的有机物氧化(大分子团的 有机物会被分解成小分子团)，同时也会对各种金属离子进行氧化，这就大大提 高了炭滤1(3)的过滤效果。同理在炭滤2(5)与PP滤芯3(6)之间接上小 型气水混合器(9)，此时臭氧发生器(7)所产生的臭氧也进入气水混合器(9)， 随水的冲力将臭氧气与水充分混合，在混合的过程中使水中的有机物重金属进一 步氧化，有利于PP滤芯3(6)的吸附。水中的臭氧不仅起氧化作用而且还可对 对PP滤芯2(6)杀菌。由于水压不够，在调节水箱(4)与炭滤2(5)之间加 一增压水泵(10)，起到增压作用。
