申请日2014.07.09
公开(公告)日2014.11.05
IPC分类号B65G65/46; B65D88/64
摘要

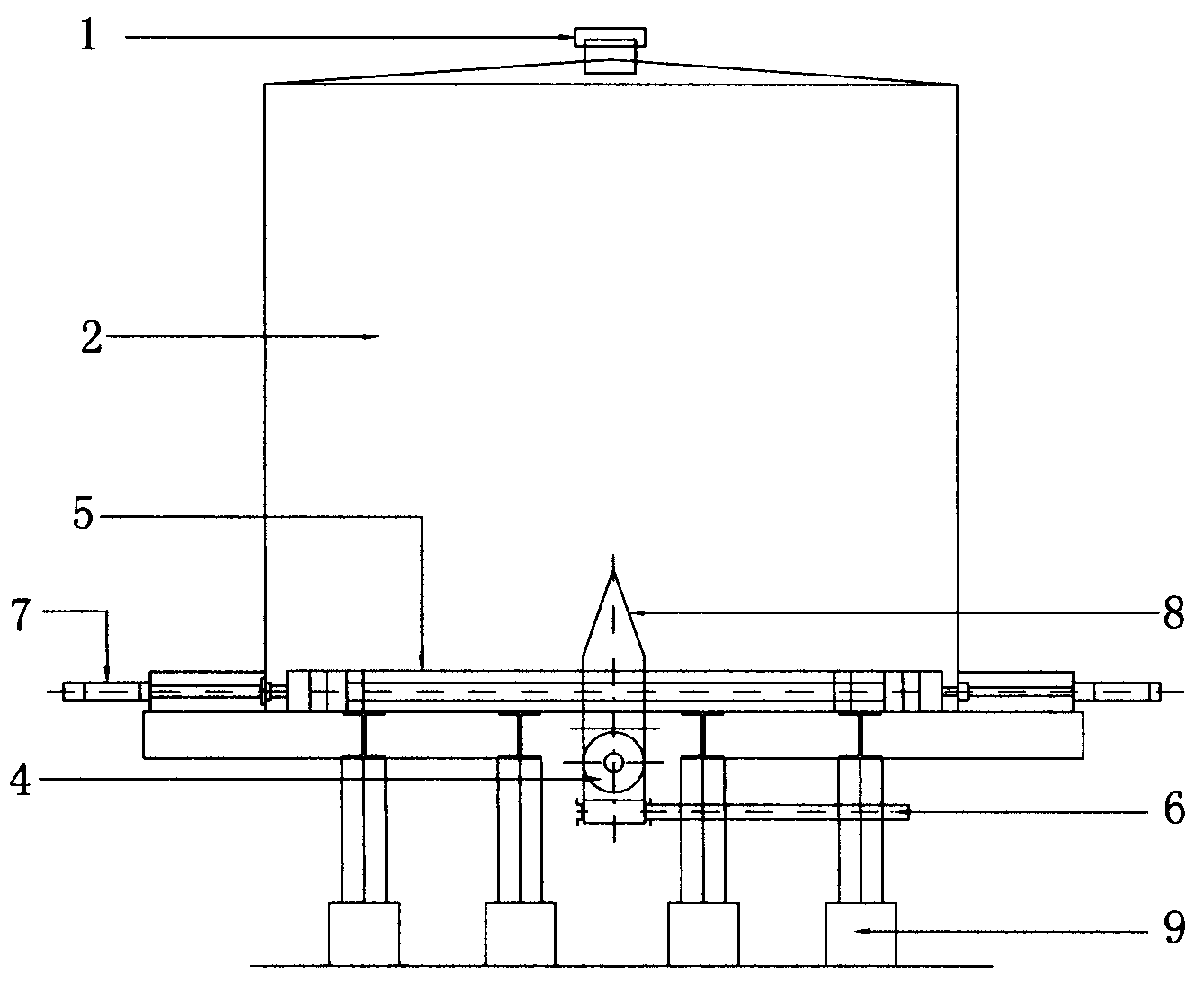

干污泥存储料仓装置，它涉及干污泥存储设备，支撑架(9)的上方设置有干污泥仓(2)，干污泥仓(2)的内部下方设置有双层布料滑架(5)，双层布料滑架(5)的两端均连接有滑架油缸(7)，干污泥仓(2)底部的通长开口法兰连接出泥螺旋(4)，且出泥螺旋(4)垂直于双层布料滑架(5)的运动方向，出泥螺旋(4)的上部设置有螺旋防压罩(8)，出泥螺旋(4)的下方出料口处设置有闸板阀(6)。它能解决干污泥料仓滑架破供和动力不足的问题，解决泥螺旋防压出泥的问题，确保干污泥能从料仓中输送出来。
权利要求书
1.干污泥存储料仓装置，其特征在于它包含干污泥仓(2)、出泥 螺旋(4)、双层布料滑架(5)、闸板阀(6)、滑架油缸(7)、螺旋防压罩 (8)、支撑架(9)，支撑架(9)的上方设置有干污泥仓(2)，干污泥仓(2) 的内部下方设置有双层布料滑架(5)，双层布料滑架(5)的两端均连接 有滑架油缸(7)，干污泥仓(2)底部的通长开口法兰连接出泥螺旋(4)， 且出泥螺旋(4)垂直于双层布料滑架(5)的运动方向，出泥螺旋(4)的 上部设置有螺旋防压罩(8)，出泥螺旋(4)的下方出料口处设置有闸板 阀(6)。
2.根据权利要求1所述的干污泥存储料仓装置，其特征在于所 述的干污泥仓(2)为平底钢结构，其顶端设置有超声波料位计(1)，干 污泥仓(2)的内侧底部设置有收料挡板(3)。
3.根据权利要求1所述的干污泥存储料仓装置，其特征在于所 述的双层布料滑架(5)由上层布料架和下层布料架连接，其两端的滑 架油缸(7)均与液压站连接。
4.根据权利要求1所述的干污泥存储料仓装置，其特征在于所 述的出泥螺旋(4)的螺旋叶片为正反螺旋叶片。
5.根据权利要求1所述的干污泥存储料仓装置，其特征在于所 述的闸板阀(6)为液压闸板阀。
说明书
干污泥存储料仓装置
技术领域：
本实用新型涉及干污泥存储设备，具体涉及一种用于含水率小于 60%的干污泥存储料仓系统。
背景技术：
根据环保部门的最新技术要求，污水处理厂的污泥出厂时其含水 率应小于60%。目前没有相应的干污泥料仓的存储技术，因此对应的 60%含水率以下的干污泥现一般采用直接堆放或直接车接运走的方 式，这些方式污染严重，操作不方便。如果用普通的污泥存储仓(存 储80%含水率的污泥)，但由于60%含水率以下的干污泥含水率低，污 泥没有流动性，污泥料仓中的破供装置滑架经常被压死，无法动，起 不到破供的作用;出泥螺旋也经常被上面的干污泥卡死，污泥根本无 法从存储仓内输送出来。
实用新型内容：
本实用新型的目的是提供一种干污泥存储料仓装置，它能解决干 污泥料仓滑架破供和动力不足的问题，解决泥螺旋防压出泥的问题， 确保干污泥能从料仓中输送出来。
为了解决背景技术所存在的问题，本实用新型是采用以下技术方 案：它包含干污泥仓、出泥螺旋、双层布料滑架、闸板阀、滑架油缸、 螺旋防压罩、支撑架，支撑架的上方设置有干污泥仓，干污泥仓的内 部下方设置有双层布料滑架，双层布料滑架的两端均连接有滑架油 缸，干污泥仓底部的通长开口法兰连接出泥螺旋，且出泥螺旋垂直于 双层布料滑架的运动方向，出泥螺旋的上部设置有螺旋防压罩，出泥 螺旋的下方出料口处设置有闸板阀。
所述的干污泥仓为圆形或矩形平底钢结构，其顶端设置有超声波 料位计，显示污泥高度;干污泥仓的内侧底部设置有收料挡板。
所述的双层布料滑架由上层布料架和下层布料架连接，其两端的 滑架油缸均与液压站连接，由液压站提供液压动力。双油缸系统给双 层布料滑架往复运动提供足够的动力;双层布料滑架中上层布料架主 要是切割底部干污泥和上层干污泥的桥接，下层布料架主要是打破下 层干污泥的桥接及推干污泥进入中间的出料螺旋中。
所述的出泥螺旋的布置在垂直于滑架运动方向，料仓底部的通长 开口法兰连接出泥螺旋，出泥螺旋的螺旋叶片为正反螺旋叶片，即出 泥螺旋在工作时始终向中间送料，防止往一端出料时积料造成螺旋堵 死;出泥螺旋顶部配置螺旋防压罩，防止顶部的干污泥太重将螺旋压 死，螺旋的进料全部由双层布料滑架往返运动的布料架推送干污泥进 料。
所述的闸板阀为液压闸板阀，与双层布料滑架共用液压站，控制 干污泥的出料。
本实用新型主要是将干污泥用双层滑架切割成上下2部分，使得 底部的干污泥更容易破供，更容易进行送料。
本实用新型可以应用于含水率低于60%的干污泥、较干的粘稠物 质、颗粒或块状的物质的存储。
