申请日2014.05.14
公开(公告)日2015.05.27
IPC分类号B63B13/00; B01D29/07; B01D29/62; B01D29/66; B01D33/58; B01D24/46; B01D33/06; B01D33/44; C02F1/32
摘要

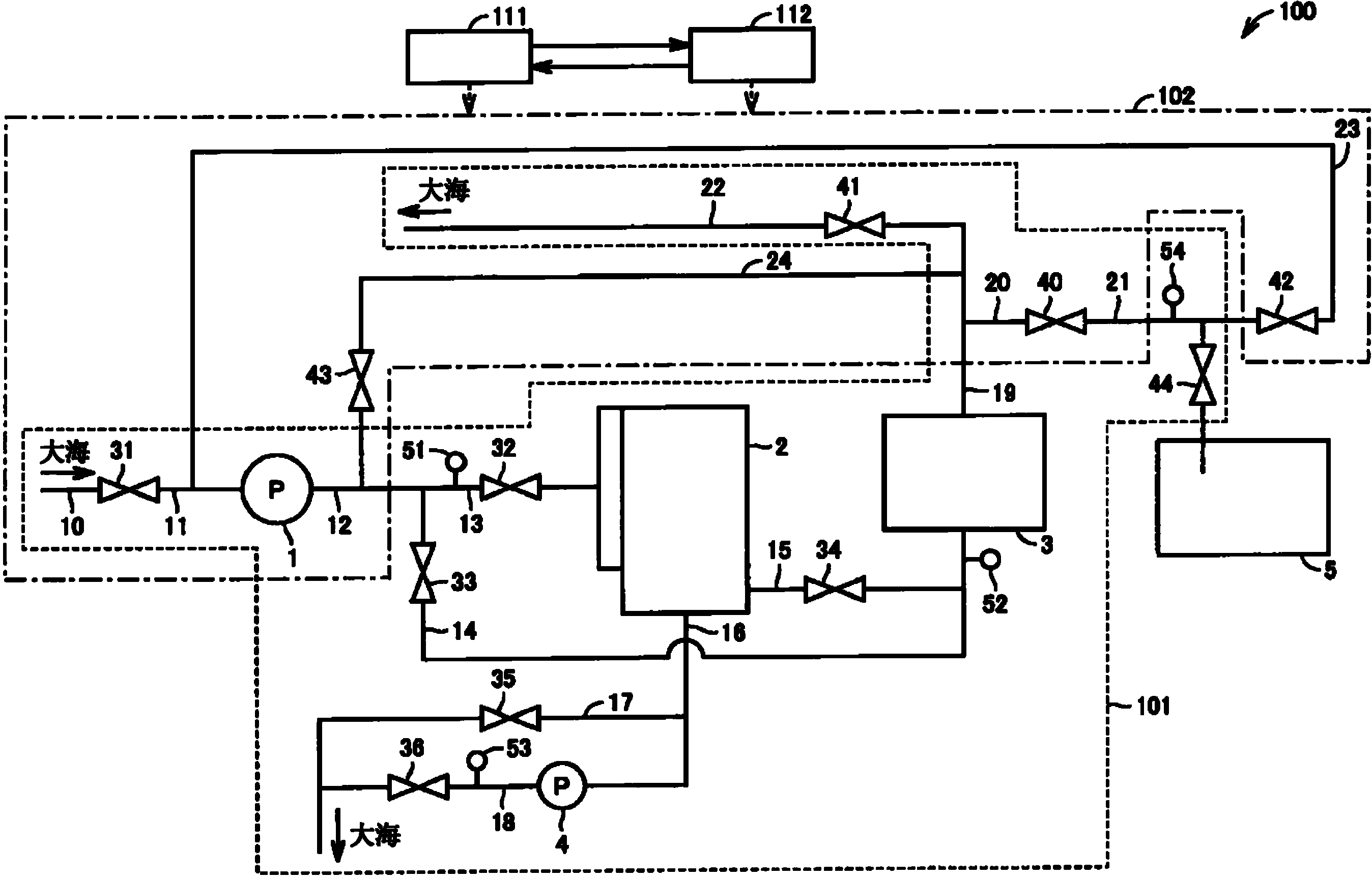

本发明公开了一种压载水处理设备，其配备有：过滤装置，其包括用于过滤海水的过滤器;紫外线照射装置，其用紫外光照射已被过滤器过滤的海水;第一路径，其用于将已被过滤装置过滤的海水供应至紫外线照射装置;排水路径，其用于排出残留在过滤装置中的海水;第一阀门，其设置在第一路径中;第二路径，其用于将从紫外线照射装置排出的海水供应至压载罐;以及控制装置，在已被过滤装置过滤的海水供应至紫外线照射装置之前，控制装置关闭第一阀门，并且使用引入到过滤装置中的海水清洗过滤器。
权利要求书
1.一种压载水处理设备，包括：
过滤装置，其包括用于过滤海水的过滤器;
紫外线照射装置，其用紫外光照射已被所述过滤器过滤的海水;
第一路径，其用于将已被所述过滤装置过滤的海水供应至所述 紫外线照射装置;
排水路径，其用于排出残留在所述过滤装置中的海水;
第一阀门，其设置在所述第一路径中;
第二路径，其用于将从所述紫外线照射装置流出的海水供应至 压载罐;以及
控制装置，在已被所述过滤装置过滤的海水供应至所述紫外线 照射装置之前，所述控制装置关闭所述第一阀门并且使用引入到所述 过滤装置中的海水清洗所述过滤器。
2.根据权利要求1所述的压载水处理设备，还包括：
第三路径，其用于将从所述紫外线照射装置流出的海水排出到 所述紫外线照射装置的外部，所述第三路径从所述第二路径分支出 来;
第二阀门，其设置在所述第二路径中;以及
第三阀门，其设置在所述第三路径中，
其中，所述紫外线照射装置包括紫外线灯，并且
在所述紫外线灯的接通过程中，所述控制装置将所述第一阀门 和所述第三阀门设定为打开状态，而将所述第二阀门设置为关闭状 态，并且当完成所述紫外线灯的接通时，所述控制装置将所述第二阀 门设定为打开状态，而将所述第三阀门设定为关闭状态。
3.根据权利要求2所述的压载水处理设备，其中，在所述紫外 线灯的接通过程中，所述控制装置控制供给至所述紫外线灯的电力使 得所述紫外线灯的照度变为最大值，并且当所述紫外线灯的照度达到 最大值时，所述控制装置将所述紫外线灯的照度减少至目标值。
4.根据权利要求3所述的压载水处理设备，其中，在所述紫外 线灯被关闭之后，所述控制装置将所述第二阀门设定为关闭状态，而 将所述第三阀门设定为打开状态。
5.根据权利要求1至4中的任一项所述的压载水处理设备，还 包括：
逆清洗装置，其通过所述第一路径将清洗用水供应至所述过滤 装置。
6.一种压载水管理系统，包括：
根据权利要求1所述的压载水处理设备;
泵，其用于将海水供应至所述过滤装置;以及
压载罐，其用于储存通过所述第二路径供应的海水。
7.根据权利要求6所述的压载水管理系统，还包括：
旁路系统，其用于在绕开所述压载水处理设备的同时将海水供 给到所述压载罐中以及从所述压载罐排出海水。
说明书
压载水处理设备和压载水管理系统
技术领域
本发明涉及一种用于处理储存在船舶中的压载水的设备和包括 压载水处理设备的压载水管理系统。
背景技术
压载水是当船舶没有承载货物时而承载在船舶中以提供安全航 行的海水等。在船舶的起运港处，从船舶周围的海水环境中吸取压载 水，并将压载水装载在船舶中。在船舶的目的地港处，在船舶周围排 出压载水。
压载水被排出到与吸取压载水的海水环境不同的海水环境中。 压载水中的生物被运送到与其原始栖息地不同的海水环境，从而导致 这样的问题：压载水中的生物影响接收排出的压载水的海水环境的生 态系统。
为了解决这个问题，已经开提出了用于进行压载水的净化处理 的各种方法。例如，日本未审查专利申请公开No.2013-23187(专利 文献(PTL)1)公开了一种用于可靠且有效地对压载水进行无害化 处理的压载水处理设备。该处理设备包括过滤器和紫外线照射单元。 被引入到压载水处理管线中的未处理水首先通过过滤器。接下来，未 处理水通过紫外线照射单元。在未处理水通过紫外线照射单元的同 时，用紫外线照射未处理水。结果，未处理水被杀菌。
提供上述设备是为了解决这样的问题：在未处理水具有非常高 的浊度的状态下，紫外线照射量不足。具体而言，上述文献中公开的 处理设备在紫外线灯的照度达到预定值之前将所泵送的未处理水排 出到船舶周围，而不允许未处理水通过紫外线照射单元。当紫外线灯 的照度达到预定值时，允许所泵送的未处理水通过紫外线照射单元并 且注入到压载罐中。
引用列表
专利文献
专利文献1：日本未审查专利申请公开No.2013-23187
发明内容
技术问题
根据日本未审查专利申请公开No.2013-23187(专利文献(PTL) 1)，在紫外线灯的照度达到预定值之前，未处理水在绕开过滤器的 路径中流动。当紫外线灯的照度达到预定值时，允许未处理水通过过 滤器。上述文献描述了以下内容：通过这种方法获得减少过滤器堵塞 的效果。
然而，在允许未处理水通过过滤器时，过滤器的过滤性能可能 不好。过滤器的低过滤性能例如会导致这样的问题：处理压载水的性 能下降。
本发明的目的在于提供一种能够在吸取压载水期间提高压载水 的净化处理的性能的技术。
解决技术问题的方案
根据本发明的一个方面的压载水处理设备包括：过滤装置，其 包括用于过滤海水的过滤器;紫外线照射装置，其用紫外光照射已被 所述过滤器过滤的海水;第一路径，其用于将已被所述过滤装置过滤 的海水供应至所述紫外线照射装置;排水路径，其用于排出残留在所 述过滤装置中的海水;第一阀门，其设置在所述第一路径中;第二路 径，其用于将从所述紫外线照射装置流出的海水供应至压载罐;以及 控制装置。在已被所述过滤装置过滤的海水供应至所述紫外线照射装 置之前，所述控制装置关闭所述第一阀门并且使用引入到所述过滤装 置中的海水清洗所述过滤器。
根据这种构造，能够在吸取压载水期间提高压载水的净化处理 的性能。在压载水的净化处理期间，过滤装置进行海水的过滤，并且 紫外线照射装置对海水进行紫外线照射。通过在这种净化处理之前清 洗过滤装置的过滤器，能够减少在开始净化处理时过滤性能较差的可 能性。因此，可以提高压载水的净化处理的性能。
根据本发明的另一方面的压载水管理系统包括：上述压载水处 理设备;泵，其用于将海水供应至所述过滤装置;以及压载罐，其用 于储存通过所述第二路径供应的海水。
根据这种构造，可以提高压载水的净化处理的性能。因此，能 够防止用于将压载水储存在压载罐中所需的时间的增加。
本发明的有益效果
根据本发明，能够在吸取压载水期间提高压载水的净化处理的 性能。
