申请日2015.07.01
公开(公告)日2015.11.18
IPC分类号C02F101/34; C02F9/14
摘要
本实用新型涉及一种含高浓度甲醛污水的处理系统，包括物化预处理系统、生化预处理系统以及后处理系统，所述物化预处理系统和生化预处理系统串联或并联在工艺废水的出水端，进而依次或独立对工艺废水进行预处理;所述后处理系统与生化预处理系统串联并对预处理后的工艺废水进行后处理。本实用新型的优点在于：本实用新型的处理系统能够解决传统污水处理系统在甲醛浓度波动时，系统耐受能力差，容易导致处理后外排水不合格的问题;同时，有效降低产品工艺废水中甲醛的浓度，显著减小后续生化系统的负荷，杜绝因甲醛累积致使生化系统活性降低的问题。
权利要求书
1.一种含高浓度甲醛污水的处理系统，其特征在于：包括物化预处理系统、生化预处理系统以及后处理系统，所述物化预处理系统和生化预处理系统串联或并联在工艺废水的出水端，进而依次或独立对工艺废水进行预处理;所述后处理系统与生化预处理系统串联并对预处理后的工艺废水进行后处理。
2.根据权利要求1所述的含高浓度甲醛污水的处理系统，其特征在于：所述物化预处理系统为一蒸汽吹脱预处理系统，该蒸汽吹脱预处理系统包括依次串接的用于对工艺废水进行水质和水量调节的物化调节池、用于分离产品工艺废水中甲醛的吹脱反应器、用于将气相甲醛变为液相甲醛的降膜吸收器以及用于收集液相甲醛的气体收集器，所述物化调节池的输入端与工艺废水的出水端相连;
所述生化预处理系统为一加碱除醛预处理系统，该加碱除醛预处理系统包括依次串接的用于通过化学作用去除产品工艺废水中甲醛的加碱除醛反应釜以及用于去除加碱除醛反应釜废水中未反应氢氧化钙的沉渣池，所述加碱除醛反应釜的输入端串接在吹脱反应器的输出端或气体收集器的输出端上;
所述后处理系统包括依次串接的隔油池、调节池、配水池、接触氧化池以及二沉池，所述隔油池的输入端与工艺废水出水端相连，所述接触氧化池的回水端还通过一回流管回流至配水池内，所述二沉池的污水排出端排出至污水厂;所述沉渣池的污泥排出端和二沉池的污泥排出端均与一污泥浓缩池的输入端相连，该污泥浓缩池的输出端通过一带式压滤机排污;所述沉渣池中的上清液出口与调节池的输入端相连。
说明书
一种含高浓度甲醛污水的处理系统
技术领域
本实用新型涉及污水处理领域，特别涉及一种含高浓度甲醛污水的处理系统。
背景技术
甲醛又称蚁醛、亚甲基氧化物,英文名称是Formaldehyde,CAS号为50-00-0，是一种无色、有强烈刺激性和窒息性气味的气体。甲醛易溶于水和乙醚，水溶液浓度最高可达55%。甲醛在常温下是气态，沸点为-19.5℃，故在室温时极易挥发，通常以水溶液形式出现，其中35%-40%的甲醛水溶液俗称福尔马林。甲醛与水的结合性能好，与水能以任意比例结合，但在空气鼓动下，甲醛以气体形式跑出。
不含酚的甲醛废水处理方法研究较多的是各种高级催化氧化技术，包括芬顿氧化、光化学催化氧化等，此类方法处理效果较好，无二次污染，该类方法的缺点如下：
(1)由于其氧化性能很高，能与废水中其他有机物反应，在使用时势必会增大药剂量;
(2)此类氧化技术成本很高，故要运用到实际工程上还有很大困难;
(3)从目前生物法处理甲醛废水的研究可以看出，目前运行良好的处理方法中废水中的甲醛只是低浓度的，而高浓度的甲醛废水因其较高的毒性，生物法无法处理。
高浓度(3000mg/L左右)、对微生物有强毒性的甲醛工艺废水，目前多采用大比例回流稀释生化的工艺，但因缺少有效的物化预处理，不仅增加了动力消耗，同时废水中甲醛的累积会抑制生化池内污泥的活性;当发生上述因废水中甲醛的累积致使生化池内污泥活性降低时，污水中甲醛浓度的增高会导致生化池COD去除率远低于设计值，引起出水COD超标，生化系统处理能力明显降低，污水处理装置外排废水不达标。
实用新型内容
本实用新型要解决的技术问题是提供一种能够解决传统污水处理系统在甲醛浓度波动时，系统耐受能力差，容易导致处理后外排水不合格的问题;同时，有效降低产品工艺废水中甲醛的浓度，显著减小后续生化系统的负荷，杜绝因甲醛累积致使生化系统活性降低的问题的含高浓度甲醛污水的处理系统。
为解决上述技术问题，本实用新型的技术方案为：一种含高浓度甲醛污水的处理系统，其创新点在于：包括物化预处理系统、生化预处理系统以及后处理系统，所述物化预处理系统和生化预处理系统串联或并联在工艺废水的出水端，进而依次或独立对工艺废水进行预处理;所述后处理系统与生化预处理系统串联并对预处理后的工艺废水进行后处理。

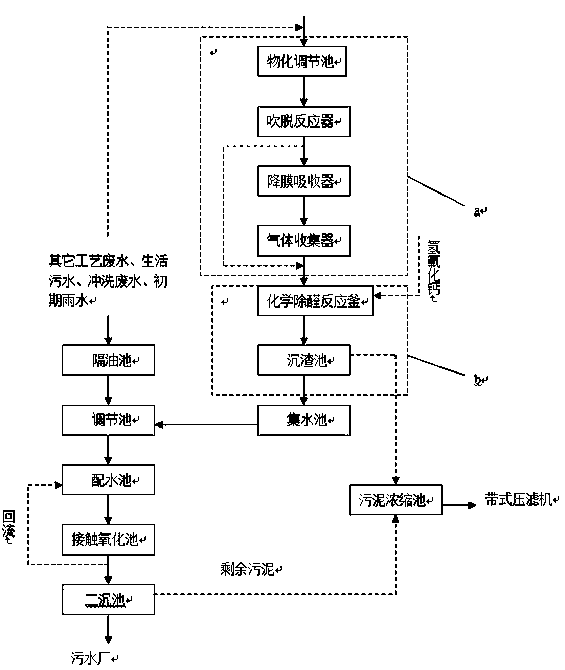

进一步地，所述物化预处理系统为一蒸汽吹脱预处理系统，该蒸汽吹脱预处理系统包括依次串接的用于对工艺废水进行水质和水量调节的物化调节池、用于分离产品工艺废水中甲醛的吹脱反应器、用于将气相甲醛变为液相甲醛的降膜吸收器以及用于收集液相甲醛的气体收集器，所述物化调节池的输入端与工艺废水的出水端相连;所述生化预处理系统为一加碱除醛预处理系统，该加碱除醛预处理系统包括依次串接的用于通过化学作用去除产品工艺废水中甲醛的加碱除醛反应釜以及用于去除加碱除醛反应釜废水中未反应氢氧化钙的沉渣池，所述加碱除醛反应釜的输入端串接在吹脱反应器的输出端或气体收集器的输出端上;所述后处理系统包括依次串接的隔油池、调节池、配水池、接触氧化池以及二沉池，所述隔油池的输入端与工艺废水出水端相连，所述接触氧化池的回水端还通过一回流管回流至配水池内，所述二沉池的污水排出端排出至污水厂;所述沉渣池的污泥排出端和二沉池的污泥排出端均与一污泥浓缩池的输入端相连，该污泥浓缩池的输出端通过一带式压滤机排污;所述沉渣池中的上清液出口与调节池的输入端相连。
本实用新型的优点在于：
本实用新型的处理系统在原有后处理系统的基础上增设了物化预处理系统和生化预处理系统;经气体收集器回收的甲醛溶液，可以作为生产原料、配成含37%的甲醛溶液即“福尔马林”试剂、亦可作为锅炉热源，进行焚烧，同时经蒸汽吹脱处理后的含醛污水，经加碱除醛转化为糖类后，污水可以进一步进行常规的生化处理;
其一，物化预处理系统为蒸汽吹脱预处理系统，可以有效降低产品工艺废水中甲醛的浓度，显著减小后续生化系统的负荷;同时，挥发的甲醛气体经回收后，可作为生产原料，亦可作为锅炉热源，进行焚烧;
其二，生化预处理系统为加碱除醛预处理系统，可以将产品工艺废水中剩余的甲醛在氢氧化钙作用下聚合生成己糖，而糖类对生物处理无毒害作用，可用生物法继续处理，避免因甲醛累积致使生化池污泥活性降低;
根据产品工艺废水中甲醛浓度，本系统可有效选择两预处理系统的运行方式，即串联同时运行，并联单独运行，既能有效处理废水中的甲醛，又可实现甲醛预处理系统的经济运行。
