申请日2014.04.14
公开(公告)日2014.10.29
IPC分类号C02F103/42; C02F9/06
摘要
本实用新型提供一种金属离子水处理装置，其包括补水均衡水池、毛发聚集器、电极处理盒以及石英过滤砂缸，所述补水均衡水池的入水口通过管路与游泳池连接，补水均衡水池、毛发聚集器、电极处理盒以及石英过滤砂缸通过管路依次连接并安装在一块能调整的底板上。本实用新型提供的金属离子水处理装置结构简单，安装方便，造价成本低，在使用时，无需人工干预，维护费用低，使用寿命可长达10年以上，节省了大量的投入成本。金属离子消毒相比于臭氧消毒更安全，不会危害人体的安全。

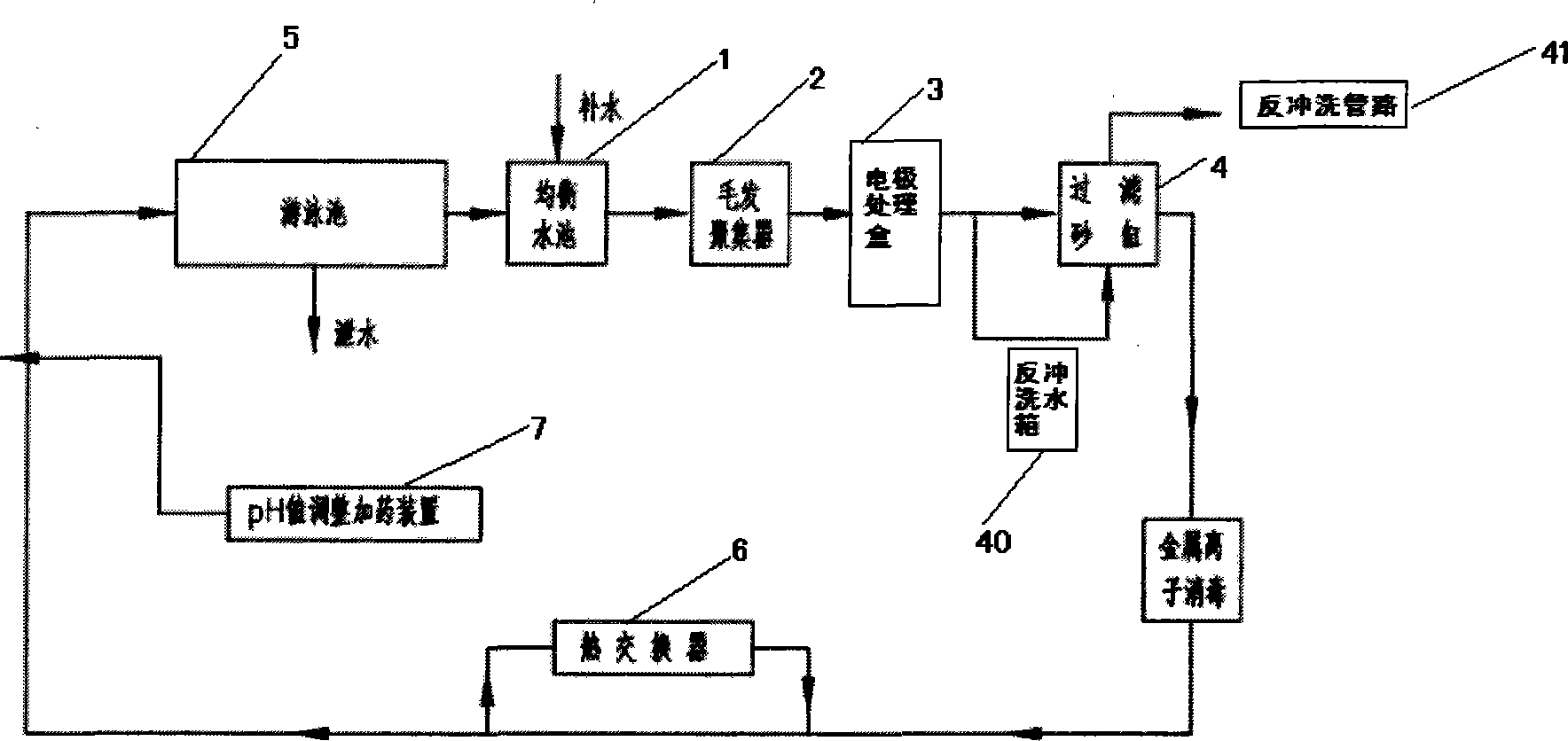

摘要附图
权利要求书
1.一种金属离子水处理装置，其特征在于：其包括补水均衡水 池、毛发聚集器、电极处理盒以及石英过滤砂缸，所述补水均衡水池 的入水口通过管路与游泳池连接，补水均衡水池、毛发聚集器、电极 处理盒以及石英过滤砂缸通过管路依次连接并安装在一块能调整的 底板上。
2.根据权利要求1所述的金属离子水处理装置，其特征在于： 其还包括热交换器以及PH值调节加药装置，所述热交换器以及PH值 调节加药装置安装在游泳池的管路上。
3.根据权利要求1所述的金属离子水处理装置，其特征在于： 所述石英过滤砂缸设置有反冲洗入水口以及反冲洗出水口，所述反冲 洗入水口连接有反冲洗水箱，所述反冲洗出水口连接反冲洗排水管 路。
4.根据权利要求1所述的金属离子水处理装置，其特征在于： 所述电极处理盒包含有铜银离子。
5.根据权利要求1所述的金属离子水处理装置，其特征在于： 所述底板为外设置有塑料涂层的镀锌底板。
说明书
一种金属离子水处理装置
技术领域
本实用新型涉及水处理技术领域，具体的涉及一种金属离子水处 理装置。
背景技术
在游泳池的水处理方法中，现在比较普遍的水处理技术，一般采 用臭氧和氯消毒，其中氯消毒对人体伤害较大，而且会对设备造成锈 化腐蚀;臭氧消毒不稳定，无持续消毒效果，需要长期监控。另外这 两种方法的维护费用都比较高，且使用寿命较短，经济投入较大。
实用新型内容
本适应性为解决上述提到的现有的水处理装置存在的安装不方 便，维护费用较高，使用寿命较短的缺点，提供一种应用于游泳池的 水处理技术的金属离子水处理装置。
具体的，本实用新型提供一种金属离子水处理装置，其包括补水 均衡水池、毛发聚集器、电极处理盒以及石英过滤砂缸，所述补水均 衡水池的入水口通过管路与游泳池连接，补水均衡水池、毛发聚集器、 电极处理盒以及石英过滤砂缸通过管路依次连接并安装在一块能调 整的底板上。
优选的，其还包括热交换器以及PH值调节加药装置，所述热交 换器以及PH值调节加药装置安装在游泳池的管路上。
优选的，所述石英过滤砂缸设置有反冲洗入水口以及反冲洗出水 口，所述反冲洗入水口连接有反冲洗水箱，所述反冲洗出水口连接反 冲洗排水管路。
优选的，所述电极处理盒包含有铜银离子。
优选的，所述底板为外设置有塑料涂层的镀锌底板。
优选的，所述石英过滤砂缸的过滤率为35立方米每小时每平方 米。
本实用新型的优点如下所述：本实用新型提供的金属离子水处理 装置结构简单，安装方便，造价成本低，在使用时，无需人工干预， 维护费用低，使用寿命可长达10年以上，节省了大量的投入成本。 金属离子消毒相比于臭氧消毒更安全，不会危害人体的安全。
