申请日2014.03.19
公开(公告)日2014.08.20
IPC分类号C10B53/00; C02F11/10
摘要
本实用新型公开了一种污泥低温碳化系统，包括：污泥存储池、换热器、碳化反应塔、燃烧器、离心分离机及碳化产品储罐组成;其特征在于，所述污泥存储池与换热器之间设置有高压泥浆泵;所述碳化反应塔的进料口与换热器的出料口连接，碳化反应塔的出料口依次连接换热器及离心分离机，碳化反应塔的顶部排气管通过管道与燃烧器连接。本实用新型在无氧低温状态下对污泥进行碳素化反应，泥浆中有机组分在无氧条件下裂解，二氧化碳从固体中分离出来，产生可燃气体挥发性有机物，改善污泥脱水性能，无焚烧即实现污泥碳素化，碳化物作为新资源再生利用。
权利要求书

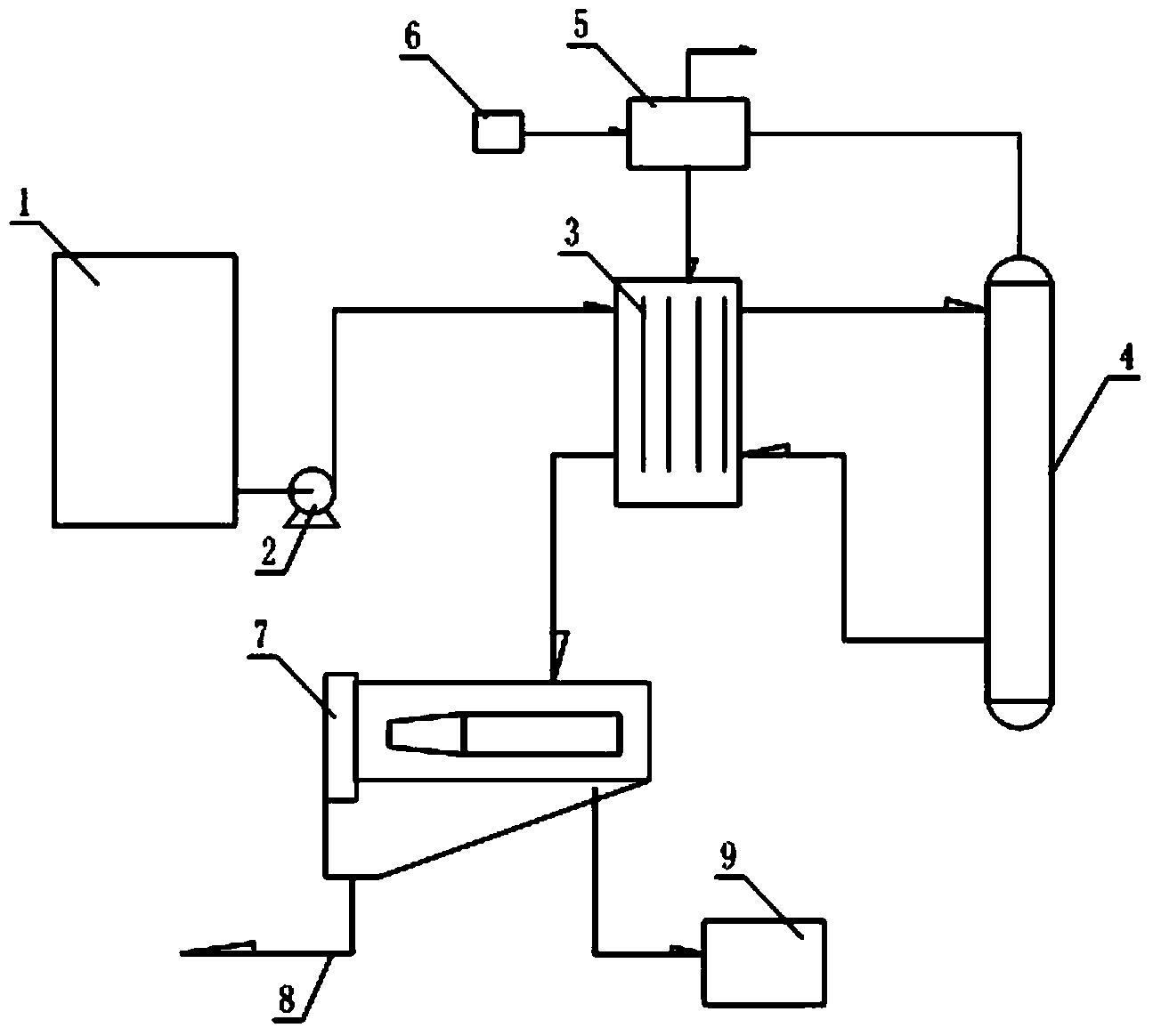

1. 一种污泥低温碳化系统，包括：污泥存储池(1)、换热器(3)、碳化反应塔(4)、燃烧器(5)、离心分离机(7)及碳化产品储罐(9);其特征在于，所述污泥存储池(1)与换热器(3)之间设置有高压泥浆泵(2);所述碳化反应塔(4)的进料口与换热器(3)的出料口连接，碳化反应塔(4)的出料口依次连接换热器(3)及离心分离机(7)，碳化反应塔(4)的顶部排气管通过管道与燃烧器(5)连接。
2.根据权利要求1所述的一种污泥低温碳化系统，其特征在于：所述离心分离机(7)底部设置有排液管(8)。
3.根据权利要求1所述的一种污泥低温碳化系统，其特征在于：所述燃烧器(5)通过管道与燃气储罐(6)连接。
说明书
一种污泥低温碳化系统
技术领域
本实用新型涉及污泥处置技术领域，具体涉及一种污泥低温碳化系统。
背景技术
目前，污水处理厂产生的污泥处置采用填埋、焚烧、固化等，由于污泥含水率很高，污泥干化需要大量能源，采用填埋占用大量土地资源，并会产生渗滤液污染的问题，所以应该更多采用资源化利用的装置系统，以提高污泥管理的效益，实现污泥的循环再利用。
实用新型内容
本实用新型的目的在于提供一种污泥低温碳化系统，在无氧低温状态下对污泥进行碳素化反应，泥浆中有机组分在无氧条件下裂解，二氧化碳从固体中分离出来，产生可燃气体挥发性有机物，改善污泥脱水性能，无焚烧即实现污泥碳素化，碳化物作为新资源再生利用。
本实用新型的目的通过下述技术方案实现：一种污泥低温碳化系统，包括：污泥存储池、换热器、碳化反应塔、燃烧器、离心分离机及碳化产品储罐;其特征在于，所述污泥存储池与换热器之间设置有高压泥浆泵;所述碳化反应塔的进料口与换热器的出料口连接，碳化反应塔的出料口依次连接换热器及离心分离机，碳化反应塔的顶部排气管通过管道与燃烧器连接。
所述离心分离机底部设置有排液管。
所述燃烧器通过管道与燃气储罐连接。
综上所述，本实用新型的有益效果是：泥浆中有机组分在无氧条件下裂解，二氧化碳从固体中分离出来，产生可燃气体挥发性有机物，换热器循环利用热能;200～240℃低温分解;改善污泥脱水性能，碳化污泥易于脱水;无焚烧，污染小成本低，不产生二噁英及二氧化碳等有害气体，碳颗粒微小，易再利用;无焚烧即实现碳素化，碳化物作为新资源完全再利用。
