申请日2014.04.29
公开(公告)日2014.10.22
IPC分类号C02F3/28
摘要
本实用新型提供了一种污水处理装置，包括厌氧反应罐，还包括内循环罐，所述内循环罐在所述厌氧反应罐外部并与厌氧反应罐通过出水管连通，内循环罐上部安装集水器，内循环罐在集水器上方的壁上具有好氧出水口，内循环罐底部安装有离心泵，所述厌氧反应罐具有厌氧进水端，厌氧进水端与管道混合器连接，管道混合器分别与离心泵、原水进入端连接，内循环罐顶部安装有排气阀门，内循环罐底部具有排空阀门。本实用新型的内循环罐可以将未完全厌氧处理的污水和污泥循环至厌氧系统中重新二次处理，避免好氧处理系统负荷增加，使污水处理系统能正常运行。解决现有污水处理装置在厌氧出水时常常都带着大量的活性厌氧污泥。
权利要求书

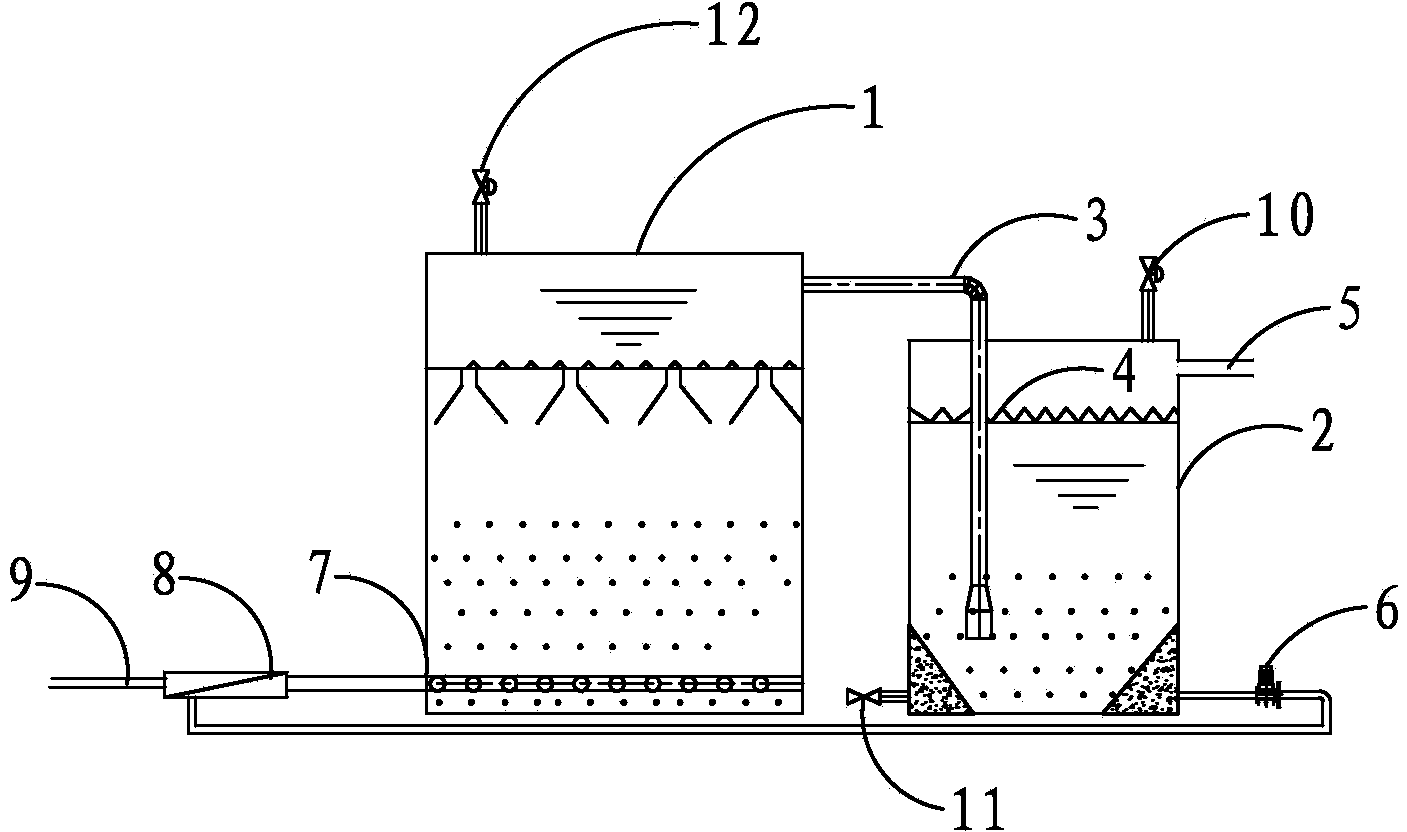

1. 一种污水处理装置，包括厌氧反应罐，其特征在于：还包括内循环罐，所述内循环罐在所述厌氧反应罐外部并与厌氧反应罐通过出水管连通，内循环罐上部安装集水器，内循环罐在集水器上方的壁上具有好氧出水口，内循环罐底部安装有离心泵，所述厌氧反应罐具有厌氧进水端，厌氧进水端与管道混合器连接，管道混合器分别与离心泵、原水进入端连接，内循环罐顶部安装有排气阀门，内循环罐底部具有排空阀门。
说明书
一种厌氧污水处理装置
技术领域
本实用新型涉及污水处理领域，特别指一种污水处理装置。
背景技术
厌氧处理工艺主要适用于中、高浓度的有机废水处理。它利用厌氧细菌将废水中的有机物分解为甲烷(约占75%)、CO2(约占25%)以及少量的污泥。由于整个处理过程不需要供氧，因此能源消耗非常低，同时也可减少很多操作上的维修问题(通常供氧系统需要很复杂的维修)，因此在有机废水处理中获得了广泛的使用。厌氧工艺具有以下优点：1、剩余污泥量少;2、低营养需求;3、产生可利用的甲烷气;4、运行成本较低。但是常规设计的厌氧处理系统有一明显缺点，在受到高负荷运行之后厌氧出水常常都带着大量的活性厌氧污泥进入好氧池，对好氧池处理增加了负担，影响了好氧处理的效果。
发明内容
本实用新型要解决的技术问题，在于提供一种污水处理装置，解决现有污水处理装置在厌氧出水时常常都带着大量的活性厌氧污泥。
本实用新型是这样实现的：
一种污水处理装置，包括厌氧反应罐，还包括内循环罐，所述内循环罐在所述厌氧反应罐外部并与厌氧反应罐通过出水管连通，内循环罐上部安装集水器，内循环罐在集水器上方的壁上具有好氧出水口，内循环罐底部安装有离心泵，所述厌氧反应罐具有厌氧进水端，厌氧进水端与管道混合器连接，管道混合器分别与离心泵、原水进入端连接，内循环罐顶部安装有排气阀门，内循环罐底部具有排空阀门。
本实用新型的优点在于：本实用新型的内循环罐可以将未完全厌氧处理的污水和污泥循环至厌氧系统中重新二次处理，避免好氧处理系统负荷增加，使污水处理系统能正常运行。
