申请日2014.03.13
公开(公告)日2014.07.30
IPC分类号C02F11/12
摘要
本实用新型涉及一种新型高效污泥
权利要求书

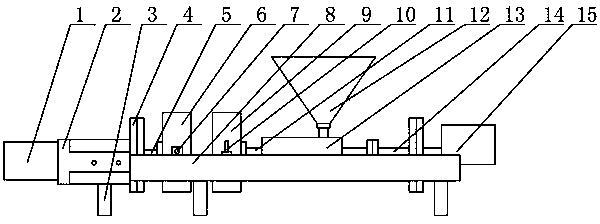

1.一种新型高效污泥深度脱水机，其特征在于：包括机架(3)，所述机架(3)上固定有框架形支架(8)，所述支架(8)的一端通过盖板(2)安装有第一液压缸(1)，所述第一液压缸(1)的第一活塞杆(5)头部通过法兰(4)与第一滤板(6)连接，所述第一滤板(6)的两端通过滚轮(7)与支架(8)连接;位于支架(8)的另一端安装有第二液压缸(15)，所述第二液压缸(15)的第二活塞杆(14)头部连接输送腔(13)，所述输送腔(13)的输出端通过输出轴(11)与第二滤板(9)连接，所述第二滤板(9)的两端通过固定架(10)紧固于支架(8)上;位于输送腔(13)的上端连接有料斗(12)。
2.如权利要求1所述的新型高效污泥深度脱水机，其特征在于：所述第一滤板(6)与第二滤板(9)采用相同的结构，且相对安装。
3.如权利要求1所述的新型高效污泥深度脱水机，其特征在于：所述第一滤板(6)的结构为：通过支撑架(20)安装中板(19)，所述中板(19)两侧分别安装衬板(18)，所述衬板(18)的外端分别安装有框板(17)，位于两块框板(17)之间设置有弹簧(16);所述框板(17)的四个角上开有通孔(22)，两块框板(17)通过导向柱(21)连接;所述第一滤板(6)的中部设置有通道(23)。
说明书
新型高效污泥深度脱水机
技术领域
本实用新型涉及污泥处理设备技术领域，尤其是一种新型高效污泥深度脱水机。
背景技术
在城市污水的收集及处置过程中，必然会产生大量的污泥，一方面污泥中含有大量的有机质和营养元素，有农用资源化价值，还可以制砖、制生化纤维板、制陶粒等。另一方面污泥中也可能含有大量的重金属物质、病原体、病毒微生物和大量的毒性有机物，如不加以妥善处理和处置，将造成堆放和排放区周围环境严重的二次污染，目前可将含水率高达90%甚至更高的污泥通过特殊的处理工艺，把含水率降到60%进行再利用，可用于火力发电等领域，但由于生产设备的技术所限，现有污泥处理机，其结构复杂，操作麻烦，占用空间大，工作效率低，去除污泥停水率的成本较高，而且效果不理想。
实用新型内容
本申请人针对上述现有生产技术中的缺点，提供一种结构合理的新型高效污泥深度脱水机，从而提高了污泥处理工作效率，处理能力强，成本低廉。
本实用新型所采用的技术方案如下：
一种新型高效污泥深度脱水机，包括机架，所述机架上固定有框架形支架，所述支架的一端通过盖板安装有第一液压缸，所述第一液压缸的第一活塞杆头部通过法兰与第一滤板连接，所述第一滤板的两端通过滚轮与支架连接;位于支架的另一端安装有第二液压缸，所述第二液压缸的第二活塞杆头部连接输送腔，所述输送腔的输出端通过输出轴与第二滤板连接，所述第二滤板的两端通过固定架紧固于支架上;位于输送腔的上端连接有料斗。
作为上述技术方案的进一步改进：
所述第一滤板与第二滤板采用相同的结构，且相对安装;
所述第一滤板的结构为：通过支撑架安装中板，所述中板两侧分别安装衬板，所述衬板的外端分别安装有框板，位于两块框板之间设置有弹簧;所述框板的四个角上开有通孔，两块框板通过导向柱连接;所述第一滤板的中部设置有通道。
本实用新型的有益效果如下：
本实用新型结构紧凑、合理，制作与安装方便，使用与操作方便快捷，成本低，可有效的将污泥的含水率降到40%用作燃料，有效的实现了资源的价值。
