申请日2014.03.13
公开(公告)日2014.12.17
IPC分类号C02F3/00
摘要
本实用新型公开了一种地埋式一体化污水
权利要求书
1.一种地埋式一体化污水处理设备，其特征在于：包括外罐体、内罐体、 进水管和出水管，所述内罐体设置在所述外罐体的腔体中，所述进水管从所述 外罐体的侧壁上伸入并延伸至所述内罐体内部，所述出水管设置在所述外罐体 的侧壁上，所述外罐体的顶部设有曝气机，所述内罐体中设有可提升曝气管， 所述内罐体的侧壁底部开设有用于与所述外罐体连通的导流槽。
2.根据权利要求1所述的一种地埋式一体化污水处理设备，其特征在于： 所述曝气机外侧罩设有消音箱。
3.根据权利要求1所述的一种地埋式一体化污水处理设备，其特征在于： 所述外罐体和所述内罐体均为玻璃钢材料所制成。
4.根据权利要求1所述的一种地埋式一体化污水处理设备，其特征在于： 所述出水管与所述外罐体侧壁连接的一端端口处设有筛网。
说明书
一种地埋式一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种地埋式一体化污水处 理设备。
背景技术
目前国内的地埋式一体化污水处理设备都是基于生物接触氧化法工艺理 论设计制造的，其结构包括初沉池，厌氧池，好氧池，二沉池，加药消毒池， 设备体积庞大，需要制作风机房，增加了占地面积和用户的土建费用。
而且现有技术所公开的地埋式一体化污水处理设备，其罐体材质易腐蚀， 使用寿命短，布置方式为不可维护的固定式填料布置方式。
实用新型内容
为解决上述技术问题，本实用新型提供了一种地埋式一体化污水处理设 备，以达到减少设备安装的占地面积，简化设备维护的操作程序，并延长其使 用寿命的目的。
为达到上述目的，本实用新型的技术方案如下：

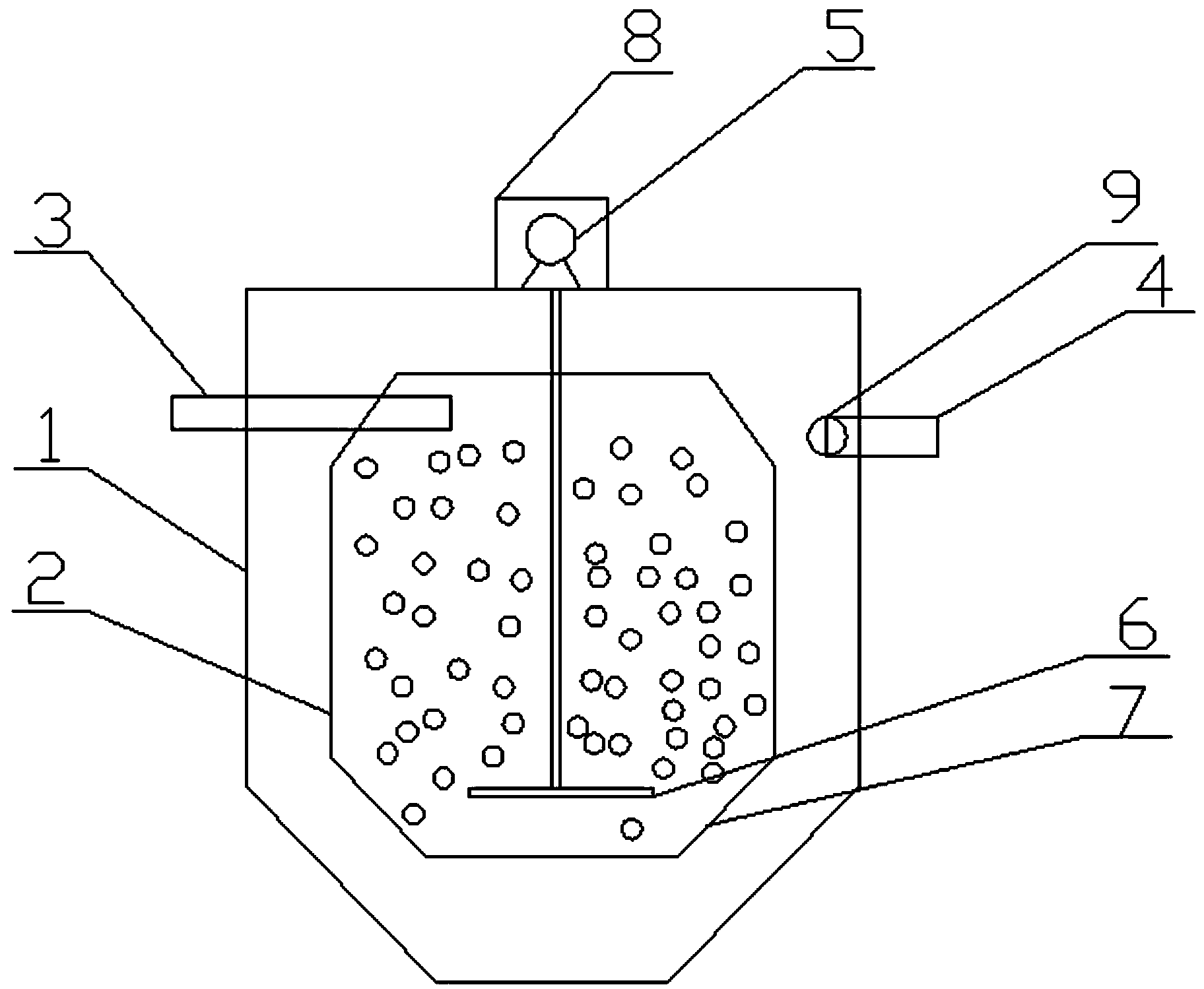

一种地埋式一体化污水处理设备，包括外罐体、内罐体、进水管和出水 管，所述内罐体设置在所述外罐体的腔体中，所述进水管从所述外罐体的侧壁 上伸入并延伸至所述内罐体内部，所述出水管设置在所述外罐体的侧壁上，所 述外罐体的顶部设有曝气机，所述内罐体中设有可提升曝气管，所述内罐体的 侧壁底部开设有用于与所述外罐体连通的导流槽。
优选的，所述曝气机外侧罩设有消音箱。
优选的，所述外罐体和所述内罐体均为玻璃钢材料所制成。
优选的，所述出水管与所述外罐体侧壁连接的一端端口处设有筛网。
通过上述技术方案，本实用新型提供的一种地埋式一体化污水处理设备 采用一体化设计减小了整机体积，安装时的占地面积小，维护时可以将可提升 曝气管从内罐体中取出，维护的操作程序简单。
