申请日2014.09.04
公开(公告)日2014.12.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种含氰浓水及酸碱综合废水处理系统，包括依次通过管道连通的预处理系统、一级絮凝处理系统、过滤系统、二级絮凝处理系统、分离系统和输送系统;所述预处理系统包括依次通过管道连通的破氰池、第一输送泵、碱中和池、第二输送泵、酸中和池和第三输送泵，所述一级絮凝处理系统包括依次通过管道连通的一级絮凝槽、一级沉淀池和一级处理水箱，所述过滤系统包括依次通过管道连通的第四输送泵、砂滤器和过滤处理水箱，所述分离系统包括依次通过管道连通的第六输送泵、砂滤器、碳滤器、精滤器和超滤器，所述输送系统包括依次通过管道连通的输送泵和输送处理水箱。本实用新型具有广泛的适用性能综合处理含氰浓水及酸碱综合废水的优点。
权利要求书

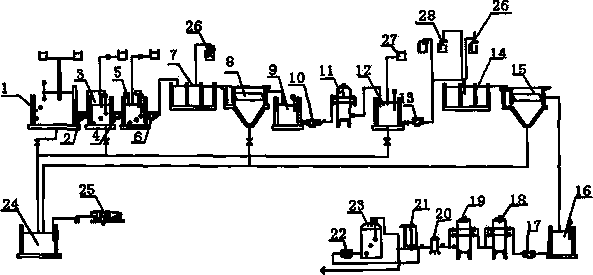

1.一种含氰浓水及酸碱综合废水处理系统，其特征在于：包括依次通过管道连通的预处理系统、一级絮凝处理系统、过滤系统、二级絮凝处理系统、分离系统和输送系统;所述预处理系统包括依次通过管道连通的破氰池(1)、第一输送泵(2)、碱中和池(3)、第二输送泵(4)、酸中和池(5)和第三输送泵(6)，所述一级絮凝处理系统包括依次通过管道连通的一级絮凝槽(7)、一级沉淀池(8)和一级处理水箱(9)，所述过滤系统包括依次通过管道连通的第四输送泵(10)、砂滤器(11)和过滤处理水箱(12)，所述二级絮凝处理系统包括依次通过管道连通的第五输送泵(13)、二级絮凝槽(14)、二级沉淀池(15)和二级处理水箱(16)，所述分离系统包括依次通过管道连通的第六输送泵(17)、砂滤器(18)、碳滤器(19)、精滤器(20)和超滤器(21)，所述输送系统包括依次通过管道连通的输送泵(22)和输送处理水箱(23)。
2.根据权利要求1所述的含氰浓水及酸碱综合废水处理系统，其特征在于：所述破氰池(1)、一级沉淀池(2)或二级沉淀池(15)通过管道连通有污泥浓缩池(24)，所述污泥浓缩池(24)连接有压滤机(25)。
3.根据权利要求1所述的含氰浓水及酸碱综合废水处理系统，其特征在于：所述一级絮凝槽(7)或二级絮凝槽(14)上方设有絮凝剂药箱(26)，所述絮凝剂为聚丙烯酰胺。
4.根据权利要求1所述的含氰浓水及酸碱综合废水处理系统，其特征在于：所述破氰池(1)、碱中和池(3)或酸中和池(5)内设有液位仪。
5.根据权利要求1所述的含氰浓水及酸碱综合废水处理系统，其特征在于：所述二级处理水箱(16)上方设有酸剂药箱(27)，所述二级絮凝槽(14)上方设有重金属捕捉剂药箱(28)。
说明书
一种含氰浓水及酸碱综合废水处理系统
技术领域
本实用新型涉及废水处理领域，具体涉及一种含氰浓水及酸碱综合废水处理系统。
背景技术
氰化物在电镀中是作为最优良的络合剂被广泛应用。氰化物具有极高的络合能力，和锌、镉、铜、银、金等都可以生成络合物，由氰络合物组成的氰化物电镀液性能优异。但氰化物有剧毒，含氰废水主要来源于电镀或湿法提金等行业。电镀银后的含氰银的废水主要采用碱性氯化法两级破氰法，但是一般的含氰银的电镀废液都是含酸碱的电镀综合废水，现有的电镀废液处理系统，大多不能在处理含氰废水的同时综合处理含酸碱的综合废水，处理过程繁琐，不具备广泛的适用性。
实用新型内容
本实用新型的目的是提供一种具有广泛的适用性能综合处理含氰浓水及酸碱综合废水的处理系统。
为了解决上述问题，本实用新型提供了一种含氰浓水及酸碱综合废水处理系统，包括依次通过管道连通的预处理系统、一级絮凝处理系统、过滤系统、二级絮凝处理系统、分离系统和输送系统;所述预处理系统包括依次通过管道连通的破氰池、第一输送泵、碱中和池、第二输送泵、酸中和池和第三输送泵，所述一级絮凝处理系统包括依次通过管道连通的一级絮凝槽、一级沉淀池和一级处理水箱，所述过滤系统包括依次通过管道连通的第四输送泵、砂滤器和过滤处理水箱，所述二级絮凝处理系统包括依次通过管道连通的第五输送泵、二级絮凝槽、二级沉淀池和二级处理水箱，所述分离系统包括依次通过管道连通的第六输送泵、砂滤器、碳滤器、精滤器和超滤器，所述输送系统包括依次通过管道连通的输送泵和输送处理水箱。
作为本实用新型的进一步改进，所述破氰池、一级沉淀池或二级沉淀池通过管道连通有污泥浓缩池，所述污泥浓缩池连接有压滤机。所述一级絮凝槽或二级絮凝槽上方设有絮凝剂药箱，所述絮凝剂为聚丙烯酰胺。
作为本实用新型的进一步改进，所述破氰池、碱中和池或酸中和池内设有液位仪。所述二级处理水箱上方设有酸剂药箱，所述二级絮凝槽上方设有重金属捕捉剂药箱。
本实用新型与现有技术相比，具有以下优点。
(1)、本实用新型包括依次通过管道连通的预处理系统、一级絮凝处理系统、过滤系统、二级絮凝处理系统、分离系统和输送系统;首先废水通过预处理系统，破氰池可以初步的出去氰，通过输送泵将处理后的废水通入碱中和池及酸中和池中，将废水初步处理成中性液体避免过酸或过碱腐蚀后续装置。随后液体依次进入一级絮凝槽、一级沉淀池和一级处理水箱将废水中的悬浮物去除并进行初步沉淀，通过砂滤器和过滤处理水箱初步进行过滤将颗粒较大的杂质去除，然后依次通过第五输送泵、二级絮凝槽、二级沉淀池和二级处理水箱再次进行絮凝，所述絮凝的时间每次不少于45min，最后经过第六输送泵、砂滤器、碳滤器、精滤器和超滤器将颗粒杂质、异味和颜色去除，使处理水符合生产循环使用。
(2)、由于破氰池、一级沉淀池或二级沉淀池通过管道连通有污泥浓缩池，用于处理沉淀物，由于污泥浓缩池连接有压滤机保证浓缩质量。由于一级絮凝槽或二级絮凝槽上方设有絮凝剂药箱，所述絮凝剂为聚丙烯酰胺，保证絮凝槽中的絮凝剂满足废水处理需要。
(3)、由于破氰池、碱中和池或酸中和池内设有液位仪，随时监控池体或箱体内的液位，保证废水处理的顺利进行。由于二级处理水箱上方设有酸剂药箱，所述二级絮凝槽上方设有重金属捕捉剂药箱，保证金属的有效回收，避免造成浪费。
