申请日2014.05.02
公开(公告)日2014.09.24
IPC分类号A47L11/40; A47L11/28
摘要

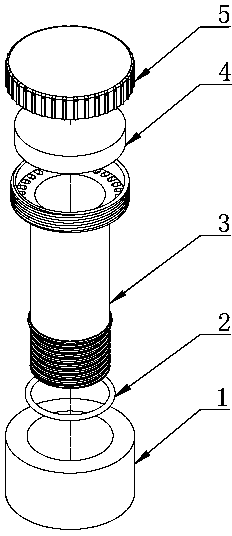

本实用新型的洗地机污水箱吸水口封闭装置主要是用于吸水口上，吸水口一般由吸水口封闭盖(1)、O型密封圈(2)、吸水口主体(3)、吸水口滤网(4)、吸水口盖子(5)组成，其结构简单、安装方便、成本低、当水位上升到最大高度时，可以很好的封闭吸水口装置，有效防止因漏水而损坏电机。
权利要求书
1.洗地机污水箱吸水口封闭装置，主要是用于吸水口上，其特征在于由吸水口封闭盖(1)、O型密封圈(2)、吸水口主体(3)、吸水口滤网(4)、吸水口盖子(5)组成，所述的吸水口主体(3)的下端设有螺纹，垫有O型密封圈(2)、是螺纹连接，吸水口主体(3)上装有吸水口封闭盖(1)，吸水口盖子(5)与吸水口主体(3)螺纹连接，垫有吸水口滤网(4)旋于吸水口主体(3)上。
2.根据权利要求1 所述的洗地机污水箱吸水口封闭装置，其特征在于：吸水口封闭盖(1)通过吸水口主体螺纹上面最大的外沿，可在外沿及吸水口主体(3)跑道孔面之间来回移动。
说明书
洗地机污水箱吸水口封闭装置
技术领域
本实用新型涉及地面清洁设备，尤其涉及一种自动洗地机的吸水装置。
背景技术
[随着社会对保洁要求的不断提高以及保洁技术的不断完善，如今在对地板、瓷砖、大理石等各种硬质地面的保洁维护领域出现了各种洗地机，其工作原理一般是机头部件中配有一个电动机带动刷盘转动，对地面进行旋转式清洁，在刷盘旋转的同时有清水流向刷盘中心孔处，这样刷盘旋转边洗边刷，使地面的污渍、油污、杂质清洗更干净，但是洗过的污水需要再回收才能保证地面的清洁效果，为了保证一次性完成清洗吸干的工作，吸水口装置因此诞生，而吸水口封闭装置则是吸水口装置中不可或缺的一个重要组成部件。但是很多吸水口上的吸水口封闭装置的安装、维修、拆卸及吸水效果都不尽如人意。
一种目前市面上结构相对简单的吸水装置是与我们的实用新型洗地机污水箱内藏式吸水口一样是装配在污水箱上的，此装置首先在与污水箱的固定及装拆方面，采用的是螺栓固定方式，不但装卸麻烦，而且如果在装配时吸水口装置与橡胶大垫圈贴合不好或者与污水箱孔调节对不齐，都会影响吸水效果，另外吸水口与浮子连接方式，此装置的浮子是装配在一个带有网口的黑色圆柱体内，然后旋接在吸水口上，吸水装置与浮子装置成一角度，对比来说结构复杂，角度控制不好容易漏水;其次对整个吸水装置来说，是由橡胶大垫圈、吸水主体、浮子、浮子装置(带网口的黑色圆柱体)组成，此装置占用空间大、结构复杂、制造成本高、装拆麻烦，而在我们这款新型吸水口，由于结构和设计理念的不同，这些问题都得到了很好的解决。
实用新型内容
本实用新型的发明目的是克服上述缺陷，提供一种洗地机污水箱吸水口封闭装置，在满足吸水效果的基础上，减小占用空间，节约成本，缩短装卸工时。
为实现以上发明目的，采取的方案为：
洗地机污水箱吸水口封闭装置是用于吸水口装置上的，吸水口封闭盖、O型密封圈、吸水口主体、吸水口滤网、吸水口盖子组成，所述的吸水口主体的下端设有螺纹，垫有O型密封圈、是螺纹连接，吸水口主体上装有吸水口封闭盖，吸水口盖子与吸水口主体螺纹连接，垫有吸水口滤网旋于吸水口主体上。
所述的吸水口封闭装置是由很轻的材料加工而成，具有一定的可伸缩性。
吸水口装置是由吸水口主体、吸水口上盖、O型密封圈、吸水口封闭装置组成，在吸水口主体的下端设有螺纹与污水箱旋转连接，在螺纹顶部有一个比吸水口主体外径大的外沿，用于控制吸水口外露在污水箱的高度，吸水口上盖与吸水口主体之间垫有吸水口滤网螺纹连接，吸水口主体顶端圆周分布跑道孔，吸水口封闭装置通过吸水口主体螺纹顶端的最大外沿，套于吸水口主体上，当污水箱的水位线不断上升时，吸水口封闭装置跟随水位上升，当吸水口封闭装置挡住吸水口主体的跑道孔时，污水箱的水位达到最高，此时吸水电机仍在工作，但是污水已经不能再进入污水箱，从而实现吸水口的功能，吸水效果好，不易因漏水而损坏吸水电机。
本实用新型有益效果：在满足吸水效果的基础上，减小占用空间，节约加工成本，缩短装卸及维修工时。
