申请日2013.12.30
公开(公告)日2014.04.09
IPC分类号G21F9/12; G21F9/10
摘要
本发明提供了一种核电废水中Ag胶体去除装置，该装置包括絮凝剂罐、料液罐、混合罐、第一计量泵、第二计量泵、第三计量泵和活性炭柱，所述絮凝剂罐的出液口与所述第一计量泵的进液口管道连接，所述第一计量泵的出液口与所述混合罐的一进液口管道连接，所述料液罐的出液口与所述第二计量泵的进液口管道连接，所述第二计量泵的出液口与所述混合罐的另一进液口管道连接，所述混合罐的出液口与所述第三计量泵的进液口管道连接，所述第三计量泵的出液口与所述活性炭柱的进液口管道连接。本与现有技术相比，该装置能够去除核电废水中的Ag胶体，为后续离子交换工艺提供了保障，避免出现阻塞离子交换柱，导致除盐床下游管道、阀门剂量显著上升等问题。
权利要求书
1.一种核电废水中Ag胶体去除装置，其特征在于，该装置包括絮凝 剂罐、料液罐、混合罐、第一计量泵、第二计量泵、第三计量泵和活性炭 柱，所述絮凝剂罐的出液口与所述第一计量泵的进液口管道连接，所述第 一计量泵的出液口与所述混合罐的一进液口管道连接，所述料液罐的出液 口与所述第二计量泵的进液口管道连接，所述第二计量泵的出液口与所述 混合罐的另一进液口管道连接，所述混合罐的出液口与所述第三计量泵的 进液口管道连接，所述第三计量泵的出液口与所述活性炭柱的进液口管道 连接。
2.如权利要求1所述的核电废水中Ag胶体去除装置，其特征在于，该 装置还包括净化液罐，所述活性炭柱的出液口与所述净化液罐出液口管道 连接。
3.如权利要求2所述的核电废水中Ag胶体去除装置，其特征在于，所 述絮凝剂罐、料液罐、混合罐和净化液罐设置有取样点。
4.如权利要求3所述的核电废水中Ag胶体去除装置，其特征在于，该 装置还包括取样器和测量装置，所述取样器用于从所述取样点取出样品， 所述测量装置用于对所述样品进行分析测量。
5.如权利要求1-4任一项所述的核电废水中Ag胶体去除装置，其特征 在于，所述絮凝剂罐中的絮凝剂采用阳性、800万分子量的聚丙烯酰胺。
6.如权利要求5所述的核电废水中Ag胶体去除装置，其特征在于，所 述聚丙烯酰胺的浓度为1-2ppm。
7.如权利要求1所述的核电废水中Ag胶体去除装置，其特征在于，所 述活性炭柱的高度和直径比为4:1-5:1。
8.如权利要求7所述的核电废水中Ag胶体去除装置，其特征在于，所 述活性炭采用椰壳活性炭，其粒度为20-60目。
9.如权利要5所述的核电废水中Ag胶体去除装置，其特征在于，所述 料液罐中的核电废水的pH值设置为5.0-10.0之间。
说明书
一种核电废水中Ag胶体去除装置
技术领域
本发明涉及核电废水处理领域，尤其涉及一种核电废水中Ag胶体去除 装置。
背景技术
核电厂运行不可避免的产生放射性废液。随着我国核电的发展，核电 厂建设对水环境的影响越来越受到关注。我国在役核电厂运行经验表明， 110mAg一直是核电厂产生的最主要的放射性核素之一，在核电厂一回路中， 109Ag(n，γ)→110mAg，半衰期为249.78天。在通常条件下，110mAg主要以 “胶体”态存在，难以通过离子交换的方式进行处理。在核电厂向环境排 放的液态流出物中，110mAg已逐渐成为除氚以外的主要核素，所占放射性 比例高达75%左右。在向环境排放的废液中，110mAg主要来自一回路的泄漏 水、硼回收系统(TEP)主动排氚水、设备检修疏水以及放射性除盐床树脂 冲洗水等。随着核电燃耗的提高，110mAg的含量会越来越高，国家环境保 护部门对环境和辐射安全越来越重视，必须对Ag胶体进行去除。
目前在核电厂放射性处理系统中一般采用离子交换处理，但是由于Ag 胶体的存在，经常会阻塞离子交换柱，导致除盐床下游管道、阀门剂量显 著上升等问题。
发明内容
本发明的目的是克服以上现有技术的缺陷，提供一种去除核电废水中 的Ag胶体的去除装置。

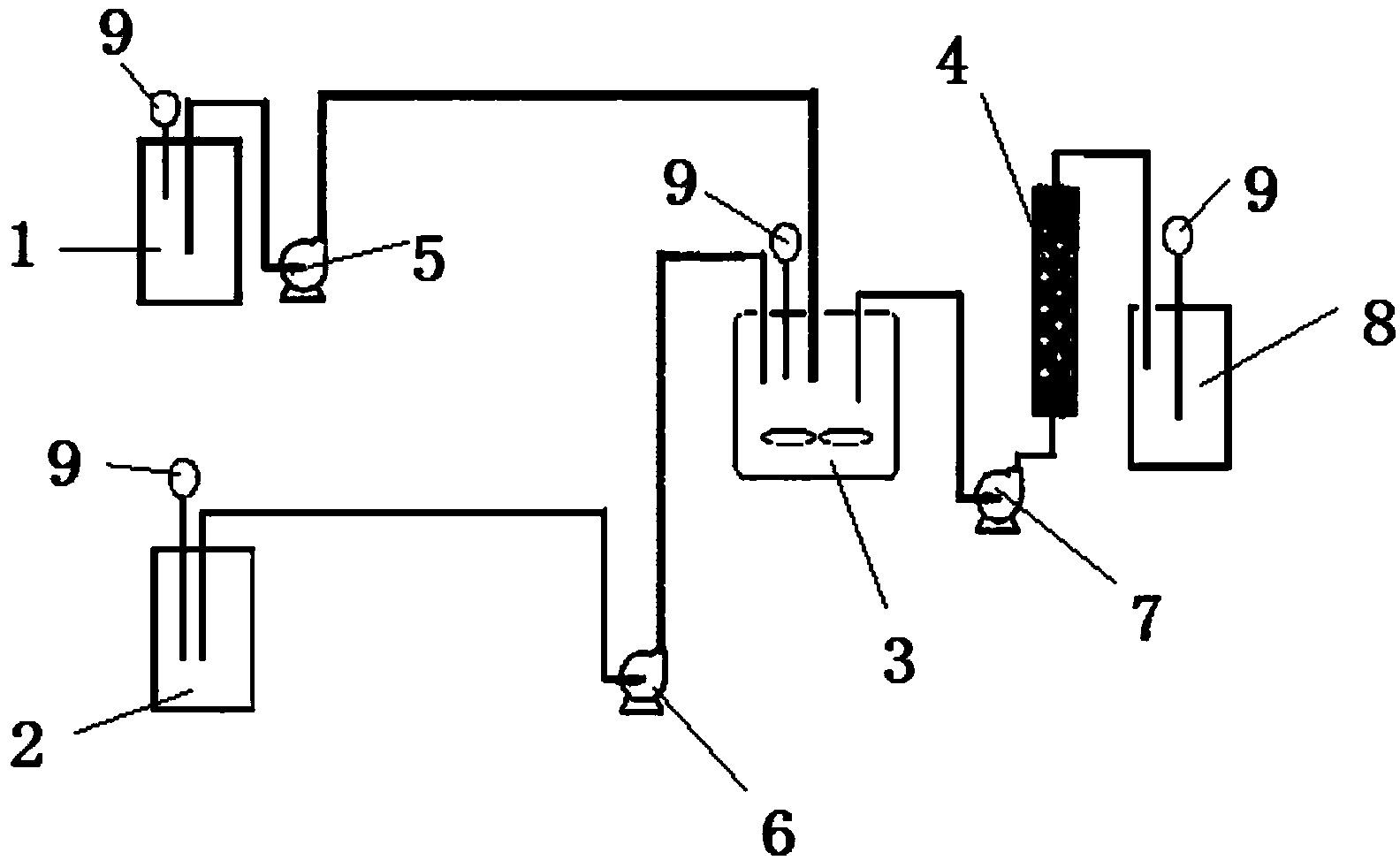

为实现上述目的，本发明采用如下之技术方案：本发明提供了一种核 电废水中Ag胶体去除装置，该装置包括絮凝剂罐、料液罐、混合罐、第一 计量泵、第二计量泵、第三计量泵和活性炭柱，所述絮凝剂罐的出液口与 所述第一计量泵的进液口管道连接，所述第一计量泵的出液口与所述混合 罐的一进液口管道连接，所述料液罐的出液口与所述第二计量泵的进液口 管道连接，所述第二计量泵的出液口与所述混合罐的另一进液口管道连接， 所述混合罐的出液口与所述第三计量泵的进液口管道连接，所述第三计量 泵的出液口与所述活性炭柱的进液口管道连接。
进一步，该装置还包括净化液罐，所述活性炭柱的出液口与所述净化 液罐出液口管道连接。
进一步，所述絮凝剂罐、料液罐、混合罐和净化液罐设置有取样点。
进一步，该装置还包括取样器和测量装置，所述取样器用于从所述取 样点取出样品，所述测量装置用于对所述样品进行分析测量。
进一步，所述絮凝剂罐中的絮凝剂采用阳性、800万分子量的聚丙烯 酰胺。
进一步，所述聚丙烯酰胺的浓度为1-2ppm。
进一步，所述活性炭柱的高度和直径比为4:1-5:1。
进一步，所述活性炭采用椰壳活性炭，其粒度为20-60目。
进一步，所述料液罐中的核电废水的pH值设置为5.0-10.0之间。
本发明的有益效果：本发明提供的核电废水中Ag胶体的去除装置，通 过在核电废水中加入絮凝剂并经过活性炭柱的净化后，能够去除核电废水 中的Ag胶体，为后续的离子交换工艺提供了保障，避免出现阻塞离子交换 柱，导致除盐床下游管道、阀门剂量显著上升等问题。
