申请日2013.12.26
公开(公告)日2014.06.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型污水脱色过滤器，包括溶液箱、计量泵、水射器和脱色过滤罐，所述脱色过滤罐的下部罐壁安装有进水管，所述脱色过滤罐的上部罐壁安装有出水管，所述脱色过滤罐的中部由下而上设有脱色区和过滤区，所述溶液箱用于盛装药液，所述计量泵的入口与所述溶液箱的出口连接，所述计量泵的出口与所述水射器的入口连接，所述水射器的出口与所述脱色过滤罐的下部加药口连接。本实用新型投加脱色剂溶液进入脱色过滤罐中，让污水与脱色剂充分融合，再经过过滤区使其具有极大的比表面积和空隙率，一起完成脱色和过滤功能，使有色度的污水得到脱色处理，符合排放要求，后通过过滤作用有效避免一些脱色药剂使COD增涨的弊端。
权利要求书
1.一种新型污水脱色过滤器，其特征在于：包括溶液箱、计量泵、水射器 和脱色过滤罐，所述脱色过滤罐的下部罐壁安装有进水管，所述脱色过滤罐的 上部罐壁安装有出水管，所述脱色过滤罐的中部由下而上设有脱色区和过滤区， 所述溶液箱用于盛装药液，所述计量泵的入口与所述溶液箱的出口连接，所述 计量泵的出口与所述水射器的入口连接，所述水射器的出口与所述脱色过滤罐 的下部加药口连接。
2.根据权利要求1所述的新型污水脱色过滤器，其特征在于：所述脱色过 滤罐第一侧的上部和所述脱色过滤罐第二侧的下部安装有反冲洗进水管，所述 脱色过滤罐第二侧的上部安装有反冲洗出水管，所述第一侧与所述第二侧分别 位于所述脱色过滤罐的中轴线的对称两侧。
3.根据权利要求1或2所述的新型污水脱色过滤器，其特征在于：所述脱 色过滤罐的底部安装有用于放空的放空管。
说明书
新型污水脱色过滤器
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种新型污水脱色过滤器。
背景技术
污水处理设备的应用非常广泛，但现有的污水处理设备一般采用厌氧、缺 氧、好氧反应以实现污水净化，部分污水仍然存在色度无法达标的问题，若直 接排放仍会污染其它水源。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种新型污水脱色过滤 器。
本实用新型通过以下技术方案来实现上述目的：

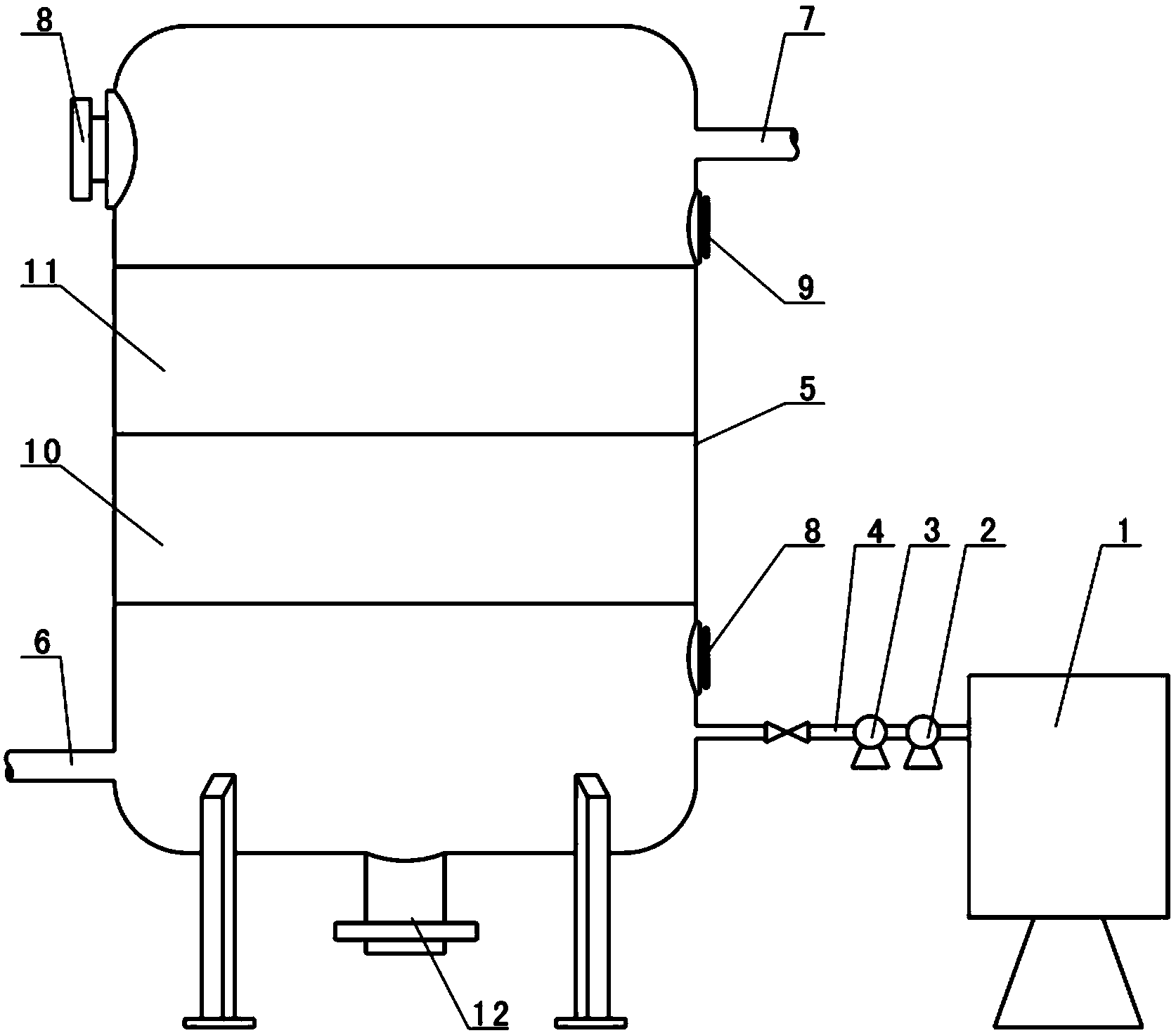

一种新型污水脱色过滤器，包括溶液箱、计量泵、水射器和脱色过滤罐， 所述脱色过滤罐的下部罐壁安装有进水管，所述脱色过滤罐的上部罐壁安装有 出水管，所述脱色过滤罐的中部由下而上设有脱色区和过滤区，所述溶液箱用 于盛装药液，所述计量泵的入口与所述溶液箱的出口连接，所述计量泵的出口 与所述水射器的入口连接，所述水射器的出口与所述脱色过滤罐的下部加药口 连接。
上述各部件均为现有成熟产品，其中，计量泵、水射器和溶液箱共同构成 加药设备，可采用GNY系列投药设备;加药设备连接脱色过滤罐形成一个整体， 脱色过滤罐内设置的脱色区和过滤区均为常规设置。
为了便于冲洗脱色过滤罐，所述脱色过滤罐第一侧的上部和所述脱色过滤 罐第二侧的下部安装有反冲洗进水管，所述脱色过滤罐第二侧的上部安装有反 冲洗出水管，所述第一侧与所述第二侧分别位于所述脱色过滤罐的中轴线的对 称两侧。
为了便于检修时对脱色过滤罐放空，所述脱色过滤罐的底部安装有用于放 空的放空管。
本实用新型的有益效果在于：
本实用新型利用加药设备投加脱色剂溶液进入脱色过滤罐中，让污水与脱 色剂充分融合，再经过过滤区的过滤材料过滤，使其具有极大的比表面积和空 隙率，一起完成脱色和过滤功能，使有色度的污水得到脱色处理，符合排放要 求，脱色完成后通过过滤功能有效避免一些脱色药剂使COD增涨的弊端。本污 水脱色过滤器集成度高、运行成本低、运行稳定，占地少且便于移动，可置于 低下或室内以实现保温节能。
