申请日2014.01.22
公开(公告)日2014.06.25
IPC分类号E03B11/12; E03C1/122; E03C1/12; E03B5/00
摘要
本实用新型公开了一种基于太阳能动力装置的废水重复利用系统，包括太阳能水泵，太阳能电池板及控制器安装在建筑物的楼顶，水泵安装在楼附近的地面与水源连接，楼顶设有储水箱，储水箱进水口通过管道与水泵连接，储水箱出水口通过主出水管与各层楼各单元内的自来水管道连接，各层楼各单元内的自来水管道通过各分管道及水阀门水龙头连接，水龙头下部设有接水容器，上一层楼房单元内洗刷间或者厨房间内接水容器中比较干净的水通过管道、第一阀门及过滤器与下一层楼房单元内的循环水水箱连接，循环水水箱通过出水控制阀、输水管道与马桶连接。能够对第一次用后的水进行重复利用，节约水源和能源，特别适用于学校和一些人流量较大的公共场所。
权利要求书
1.一种基于太阳能动力装置的废水重复利用系统，包括太阳能水泵，其特征是其中太阳能电池板及控制器安装在建筑物的楼顶，水泵安装在楼附近的地面与水源连接，楼顶设有储水箱，储水箱进水口通过管道与水泵连接，储水箱出水口通过主出水管与各层楼各单元内的自来水管道连接，各层楼各单元内的自来水管道通过各分管道、及水阀门与水龙头连接，水龙头下部设有接水容器，上一层楼房单元内洗刷间或者厨房间内接水容器中比较干净的水通过管道、第一阀门及过滤器与下一层楼房单元内的循环水水箱连接，循环水水箱通过出水控制阀、输水管道与马桶或者便池连接。
2.如权利要求1所述的基于太阳能动力装置的废水重复利用系统，其特征是，所述第一阀门采用三通阀门。
3.如权利要求1所述的基于太阳能动力装置的废水重复利用系统，其特征是，所述出水控制阀采用浮子球式出水控制结构，循环水水箱底部设有封闭的第一水通道，第一水通道的外端与各层楼各单元内设有水开关阀的自来水管道连接，第一水通道的内端开口于输水管道，所述第一水通道设有下部凹槽、上部设有导向槽，第一水通道内设有隔断板，所述隔断板上部与导向槽配合、下部与下部凹槽配合，所述隔断板在下部凹槽内上下移动，隔断板顶部与拉绳连接，拉绳从水箱底部的通孔中穿过与浮子球连接、底部与拉伸弹簧连接，拉伸弹簧下部与凹槽底部连接固定，拉绳与水箱底部通孔设有密封件防止循环水水箱内的水进入第一水通道内。
4.如权利要求1所述的基于太阳能动力装置的废水重复利用系统，其特征是，所述第一水通道内设有单向阀、水只能够从外端向内端方向流动;或者在内端开口处设有活动挡板，当水从外端向内端方向流动时、活动挡板能够摆动 一定角度打开内端开口，当该水流停止时通过自身重力作用回到开口位置从而挡住内端开口。
5.如权利要求1所述的基于太阳能动力装置的废水重复利用系统，其特征是，所述上一层楼房单元内的循环水水箱上部设有第二出水管，所述第二出水管与下一层的楼房单元内的循环水水箱连接。
6.如权利要求1所述的基于太阳能动力装置的废水重复利用系统，其特征是，所述循环水水箱的出水口处采用”V”型结构。
说明书
基于太阳能动力装置的废水重复利用系统
技术领域
本实用新型涉及水重复利用设备技术领域，特别涉及一种基于太阳能动力 装置的废水重复利用系统。
背景技术
随着社会的发展人们生活用水逐年增多，可利用的水资源却逐年减少，因 此水资源没法满足人们的需求。各式各样的节水设施出现在人们面前，我们经 常提倡对于有独立卫生间的寝室和居民楼尽量二次用水冲厕所。人们为了节约 用水，对生活中的很多器具进行了改造，例如，老式房屋抽水马桶改成节水型 马桶，将上导型直落式一般改为翻板式，水量控制在9升以下;绿化、洗车、 冲地用水采用节水喷水枪冲洗;将小便池自动冲水器冲水时间缩短;安装低流 量莲蓬头、水龙头曝气器，或加装缓流水龙头气化器;将全转式水龙头换装成 1/4转水龙头，缩短水龙头开闭的时间就能减少水的流失量;随手关紧水龙头， 不让水未经使用就流掉，水龙头加装有弹簧的止水阀或可自动关闭水龙头的自 动感应器;洗澡改盆浴为淋浴，并使用低流量莲蓬头，避免长时间冲淋;另外 对于洗漱水二次利用冲厕系列装置项目也有类似的研究，不过此装置水箱的储 水量相对较少，且此装置没有设置一些特殊装置，如当没有洗漱废水的情况下， 会给人们如厕带来不便;当水过多时没法更多的利用水资源，并不适用于学校 和一些人流量较大的公共场所，对洗漱废水不能做到更多的重利用，而我们所 研究的装置则解决了这些问题。
发明内容
本实用新型的目的就是为解决现有技术存在的上述问题，提供一种基于太 阳能动力装置的废水重复利用系统;结构紧凑，能够对第一次用后的水进行重 复利用，减少了水资源的浪费，节约水源和能源，特别适用于学校和一些人流 量较大的公共场所。
本实用新型解决技术问题的技术方案为：

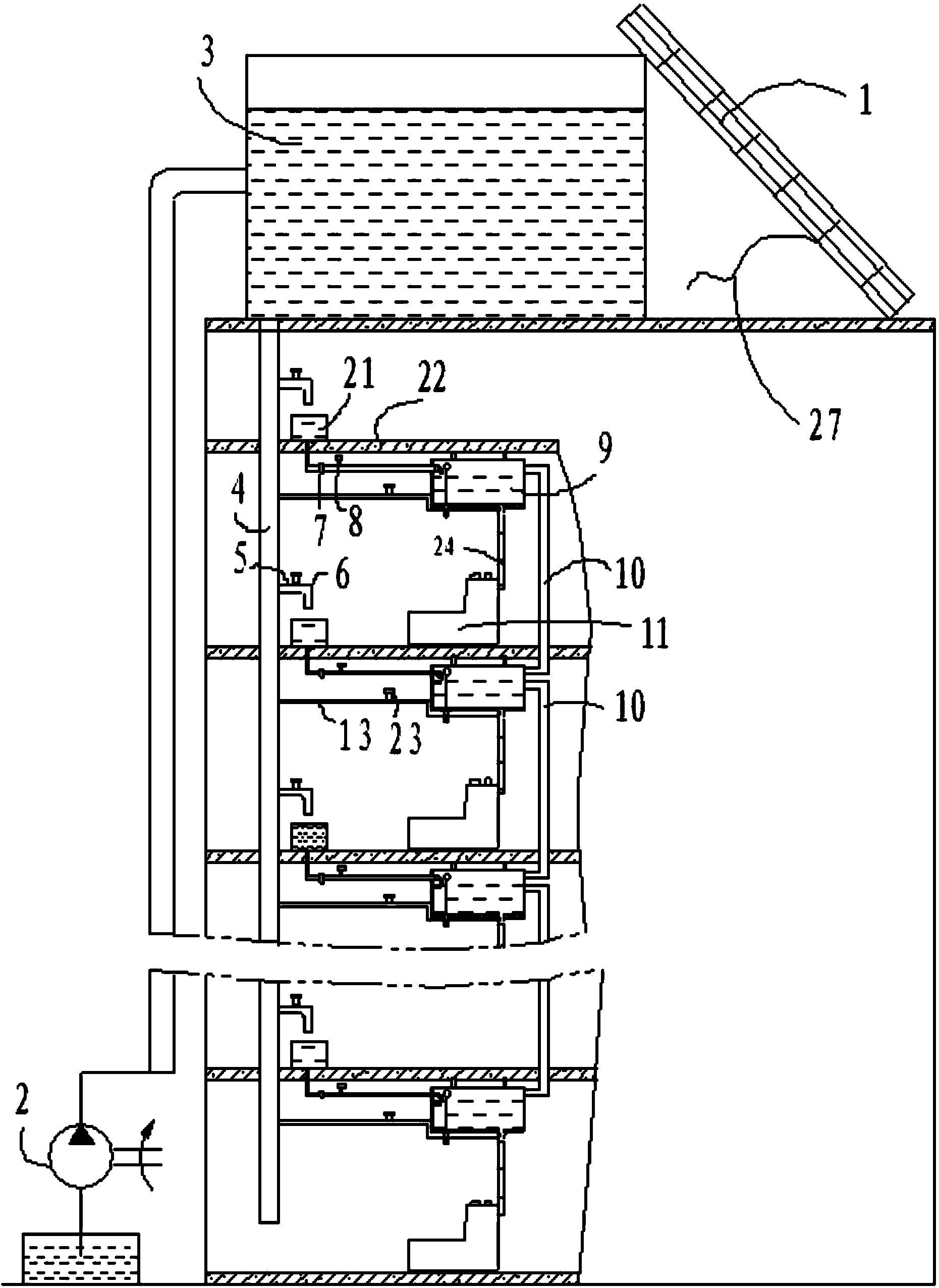

一种基于太阳能动力装置的废水重复利用系统，包括太阳能水泵，其中太 阳能电池板及控制器安装在建筑物的楼顶，水泵安装在楼附近的地面与水源连 接，楼顶设有储水箱，储水箱进水口通过管道与水泵连接，储水箱出水口通过 主出水管与各层楼各单元内的自来水管道连接，各层楼各单元内的自来水管道 通过各分管道、及水阀门与水龙头连接，水龙头下部设有接水容器，上一层楼 房单元内洗刷间或者厨房间内接水容器中比较干净的水通过管道、第一阀门及 过滤器与下一层楼房单元内的循环水水箱连接，循环水水箱通过出水控制阀、 输水管道与马桶或者便池连接。
所述第一阀门采用三通阀门。
所述出水控制阀采用浮子球式出水控制结构，循环水水箱底部设有封闭的 第一水通道，第一水通道的外端与各层楼各单元内设有水开关阀的自来水管道 连接，第一水通道的内端开口于输水管道，所述第一水通道设有下部凹槽、上 部设有导向槽，第一水通道内设有隔断板，所述隔断板上部与导向槽配合、下 部与下部凹槽配合，所述隔断板在下部凹槽内上下移动，隔断板顶部与拉绳连 接，拉绳从水箱底部的通孔中穿过与浮子球连接、底部与拉伸弹簧连接，拉伸 弹簧下部与凹槽底部连接固定，拉绳与水箱底部通孔设有密封件防止循环水水 箱内的水进入第一水通道内。
第一水通道设有单向阀、使水只能够从外端向内端方向流动;或者在内端 开口处设有活动挡板，当水从外端向内端方向流动时、活动挡板能够摆动一定 角度打开内端开口，当该水流停止时通过自身重力作用回到开口位置从而挡住 内端开口。
所述上一层楼房单元内的循环水水箱上部设有第二出水管，所述第二出水 管与下一层的楼房单元内的循环水水箱连接。
循环水水箱的出水口处采用”V”型结构，
本实用新型工作原理：本发明利用楼顶的太阳能电池板产生的电能为楼下 水泵供电，把水输送到楼顶的储水箱，循环水水箱能将上一个楼层洗漱的废水 收集起来，并储存在该水箱中。楼顶储水箱为各楼层人员提供洗漱用水，上面 各楼层人员使用过的洗漱废水经过管道流入下面楼层的循环水水箱中，为下层 提供冲厕用水。
如果上层洗漱用水过少时，下层的循环水水箱水位达不到一定的高度，循 环水水箱中的水无法满足冲厕任务，此时循环水水箱中的水位过低，循环水水 箱中的浮子球下降，自来水开关下的弹簧使阀门下降，单向阀打开，这时自来 水通入冲厕管道,自来水不会进入水箱，人们可以利用自来水进行冲厕，既节 约用水又方便。
本实用新型的有益效果：
1.结构紧凑，能够对第一次用后的水进行重复利用，减少了水资源的浪费， 节约水源和能源，特别适用于学校和一些人流量较大的公共场所。
2.第一阀门采用三通阀门，当洗刷后产生了比较脏的污水时，通过三通阀将 污水直接排放掉而不进入循环水水箱进行二次利用，以避免二次水的污染。
3.第一水通道设有单向阀、使水只能够从外端向内端方向流动;或者在内端开 口处设有活动挡板，当水从外端向内端方向流动时、活动挡板能够摆动一定角 度打开内端开口，当该水流停止时通过自身重力作用回到开口位置从而挡住内 端开口，防止循环水水箱内的水进入第一水通道、避免循环水污染干净的自来 水。
4.通过隔断板的移动将经过第一水通道的水切断，当循环水内水多时、浮子上 移带动隔断板上移将第一水通道的水切断，当循环水水箱内水少时，浮子球下 移，在弹簧作用下隔断板下移，隔断板的上部与第一水通道之间出现间隙，水 流从该间隙中流出经过单向阀到输水管道，当循环水水箱内的水够用时，第一 水通道的水不会被利用和浪费。
5.所述上一层楼房单元内的循环水水箱上部设有第二出水管，所述第二出水管 与下一层的楼房单元内的循环水水箱连接。如果上层洗漱用水过多时，下层的 集水箱水位达到一定高度时，水会自动的从管道依次流向下层的循环水箱中， 当最下层的循环水水箱也集满废水时，多余的水会自动的流向下水管道。
6.循环水水箱的出水口处采用”V”型结构，这样下水时水箱底部水流速加快, 能够自动清淤，减少甚至避免了定期清淤，降低了清理工作量。
