申请日2013.12.21
公开(公告)日2014.06.25
IPC分类号C02F1/28; C02F1/30
摘要
本实用新型涉及一种微波协同活性炭降解工业废水的装置。本实用新型的目的是在废水降解的同时进行活性炭的再生，实现废水处理的连续化运行。采用的技术方案是在微波腔中置有装填颗粒活性炭的反应器，废水连续通过上述反应器中活性炭床层，通过微波辐照使废水中的有机物发生降解。运行一段时间以后，反应器前半段活性炭性能明显下降，而后半段活性炭仍维持较高的活性。此时，改变进料方向，使废水逆向进入反应器，有机物在反应器的后半段进行降解，同时前半段活性炭则在微波辐照下完成再生。通过定期改变进料方向，实现废水处理和活性炭再生的连续进行。
权利要求书

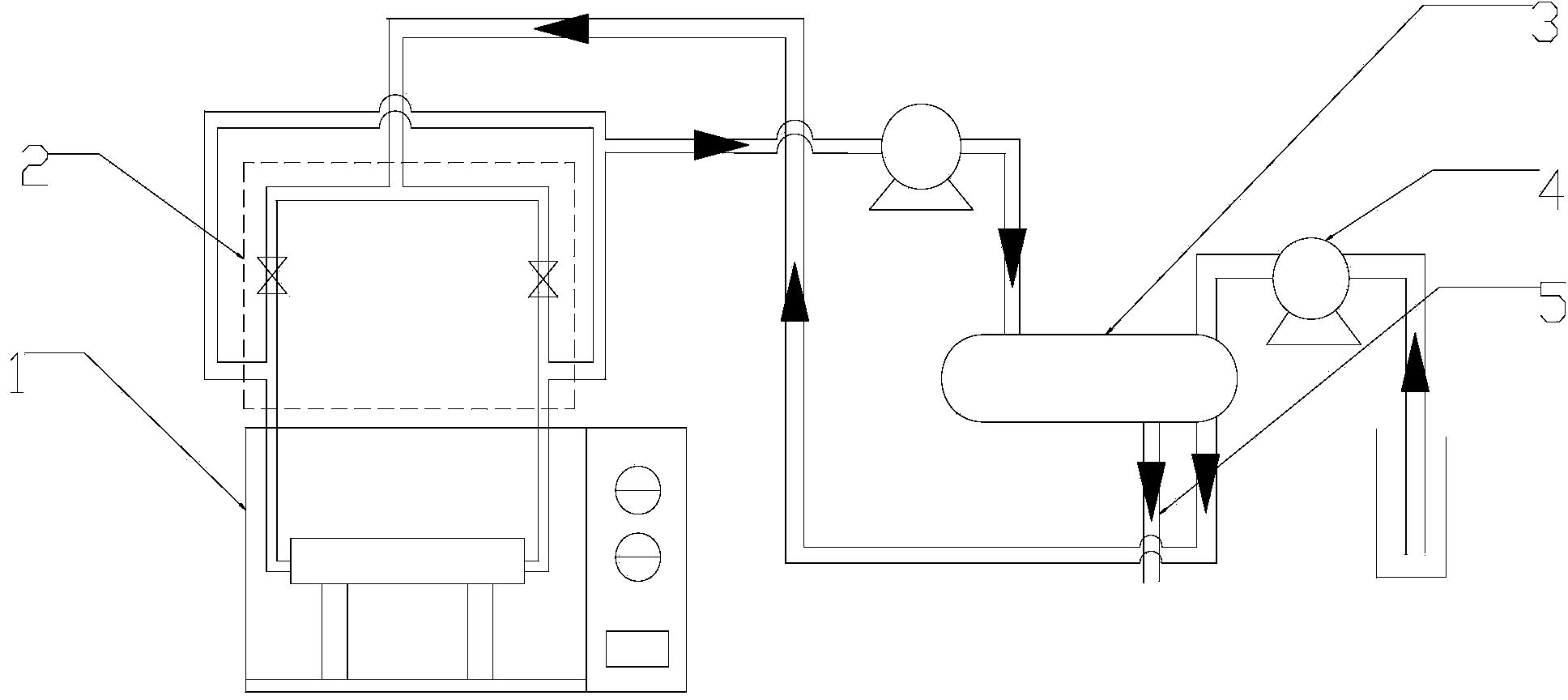

1.一种微波协同活性炭降解工业废水同时实现活性炭再生的装置，其特征在于这种装置包括微波腔(1)、换热器(3)和增压泵(4),微波腔(1)中置有微波反应器(11)，微波反应器(11)有2个料液进出管(10)，通过连接管(6)与分支管(2)相连，分支管(2)上有2个出料管(7)和一个进料管(9)。
2.根据权利要求1所述的微波协同活性炭降解工业废水同时实现活性炭再生的装置，其特征在于，微波反应器(11)由三根相同的直管(13)通过连接管(12)联接而成。
3.根据权利要求1所述的微波协同活性炭降解工业废水同时实现活性炭再生的装置，其特征在于，通过阀门(8)可实现进料在正向与逆向流动之间进行转换，使微波反应器(11)的前半段与后半段在废水降解与活性炭再生之间交替进行，实现废水处理的连续化运行。
4.根据权利要求1所述的微波协同活性炭降解工业废水同时实现活性炭再生的装置，其特征在于，所述微波反应器(11)的材料选自玻璃、石英或陶瓷中的一种。
说明书
一种微波协同活性炭降解工业废水的装置
技术领域
本实用新型涉及一种工业废水处理装置，特别是一种微波协同活 性炭降解工业废水同时实现活性炭再生的装置。
背景技术
化工、印染、制药、造纸等行业产生的污水中含有各种有机污染 物，这些有机物具有化学稳定性强、毒性高、难生物降解等特点，采 用传统氧化技术对其进行处理尚有一定的局限性。
微波辅助催化氧化处理有机废水是一种新型的水处理方法，能够 快速、高效的去除各种工业废水中的有机污染物，已成为水处理领域 的研究热点。活性炭是一种常用的吸附剂，同时也具有良好的微波吸 收功能。因此，微波协同活性炭处理废水有机污染物受到广泛关注。 但就目前文献报道和专利公开内容来看，该方法尚难以达到在实际生 产中应用的水平，主要存在以下不足：
1、有关微波协同活性炭处理废水的文献报道中大部分采用家用微波 炉改造的反应装置，试验方法是将活性炭与废水混合后放入微波场中 辐射一定时间。虽然采用上述方法降解有机物效果显著，但只能以间 歇反应方式进行，无法实现工业废水的连续处理。
2、活性炭在使用一段时间后会出现性能下降和失活的问题，为满足 连续使用的要求，需要解决活性炭的再生问题。
实用新型内容
针对现有技术的不足，本实用新型提供一种微波协同活性炭降解 工业废水同时实现活性炭再生的装置。
为实现上述目的，本实用新型提供的微波协同活性炭降解工业废 水同时实现活性炭再生的装置由家用微波炉改造而成。由玻璃直管和 连接管构成微波反应器并置于托架上，在微波腔上壁开有两个孔，用 于布置料液进出管;由增压泵提供动力进行废水的进料与排料;废水 通过换热器与处理后的废水进行热量交换。
在废水处理过程中，有机物主要在反应器前半段完成降解。随着 反应时间增加，这一段反应器中活性炭性能有所下降。此时，通过阀 门改变进料方向，使废水逆向进入反应器，有机物在后半段反应器中 进行降解，前半段反应器中活性炭则在微波辐照下完成再生。运行一 段时间以后，再次切换阀门改变进料方向，如此循环进行废水连续处 理。
所述的降解工业废水的装置的微波频率为2450MHz，微波功率为 119W-700W。
本实用新型结构简单，在有机物降解的同时实现活性炭的再生， 无需频繁更换活性炭，可实现废水降解的连续运行。
