申请日2014.04.28
公开(公告)日2014.08.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水处理装置，包括生活污水处理装置本体和蓄水池，及设置在生活污水处理装置本体内的第一沉淀池，及设置在生活污水处理装置本体内的厌氧池，及设置在生活污水处理装置本体内的缺氧池，及设置在生活污水处理装置本体内的好氧池，及设置在生活污水处理装置本体内的第二沉淀池，及设置在生活污水处理装置本体内的过滤吸附仓，及设置在生活污水处理装置本体内的消毒池，厌氧池、缺氧池和好氧池内均设有生物填料，消毒池内底部设有紫外线消毒装置。本实用新型的有益效果有：1.结构简单，使用、安装方便，操作简单，适用范围广;2.成本低，污水处理效果好，资源利用率高，节能环保，使用寿命长，具有安全可靠的作用。
权利要求书
1.一种生活污水处理装置，其特征在于：包括生活污水处理装置本体和蓄水池， 及设置在生活污水处理装置本体内的第一沉淀池，及设置在生活污水处理装置 本体内的厌氧池，及设置在生活污水处理装置本体内的缺氧池，及设置在生活 污水处理装置本体内的好氧池，及设置在生活污水处理装置本体内的第二沉淀 池，及设置在生活污水处理装置本体内的过滤吸附仓，及设置在生活污水处理 装置本体内的消毒池，所述厌氧池、缺氧池和好氧池内均设有生物填料，所述 第一沉淀池内设有隔离网，所述过滤吸附仓内设有沙砾层和活性碳层，所述沙 砾层安装在活性碳层上，所述消毒池内底部设有紫外线消毒装置。
2.根据权利要求1所述的生活污水处理装置，其特征在于：所述消毒池与蓄水 池采用清水管道连接，所述清水管道上设有抽水泵，所述过滤吸附仓和消毒池 之间设有隔板，所述隔板下方设有连通口。
3.根据权利要求1所述的生活污水处理装置，其特征在于：所述第一沉淀池和 厌氧池之间、第二沉淀池和过滤吸附仓之间均采用污水管道连接，所述污水管 道上均设有污水泵，所述厌氧池、缺氧池、好氧池和第二沉淀池依次连接。
4.根据权利要求1所述的生活污水处理装置，其特征在于：所述第一沉淀池和 第二沉淀池底部均设有清理水泵，所述清理水泵连接有续肥池。
5.根据权利要求1所述的生活污水处理装置，其特征在于：所述第一沉淀池连 接有污水进水管。
说明书
一种生活污水处理装置
技术领域
本实用新型涉及一种生活污水处理装置。
背景技术
在环境保护技术中，对城市每天产生的生活污水处理日益成为不容忽视的 紧迫问题。城市每天持续产生的富含有机物的生活污水如果任其自由排放，必 然会对人类生存的自然环境产生不可估量的恶劣影响，这些污染物将对空气、 土壤和水源造成污染，危害人民的生存条件。传统的处理方法是将生活污水集 中，进行自然沉积和降解，该方法耗时长、不彻底，且仍然会对环境产生一定 的危害，也不适用于现代城市条件要求。因此，技术人员设计了生活污水处理 器对生活污水进行处理。现有技术中，生活污水处理器有砖混化粪池，砖混化 粪池要按照标准图集施工，比较复杂而且工期长，多数工程施工时没有进行池 体内部的防水粉刷，加之长时间使用后池体变形，局部开裂，出现污水渗漏， 污染周边地下水质，易发生安全事故，且吃口封闭性也不好，常有臭气渗出; 砖混化粪池在冬季尤其在寒冷的北方地区不利于施工，容易出现冻池现象，这 也是导致今后在使用过程中出现渗漏的主要因素之一。同时还要考虑地下水的 影响，结构不同，而且还要等达到一定的凝固期方可注水。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是提供一种生活污水处理装置，与现有的生 活污水处理装置相比，通过在厌氧池、缺氧池和好氧池内设置生物填料，能有 效去除氨氮和磷，运行稳定，处理效果好，通过所设的过滤吸附仓，利用在砾 石表层形成微生物菌群，吸附、消化、分解污水中的有机污染物糖类、蛋白质、 油脂等，使之转化为无害化物质，大幅降低污水中COD的含量，进一步净化处 理;其中通过架设活性碳层，以流化床方式设置，对污水进行净化处理，能有 效去除污水中异味物质硫化氢、甲硫醇等产生臭味，对于铝、汞、镍、氰等一 些离子也有很好的吸附作用，通过在消毒池内底部设置紫外线消毒装置，更好 的对已经处理过的生活污水进行最后的消毒，方便人们的后期使用。
(二)技术方案
为解决上述问题，本实用新型采用如下技术方案：

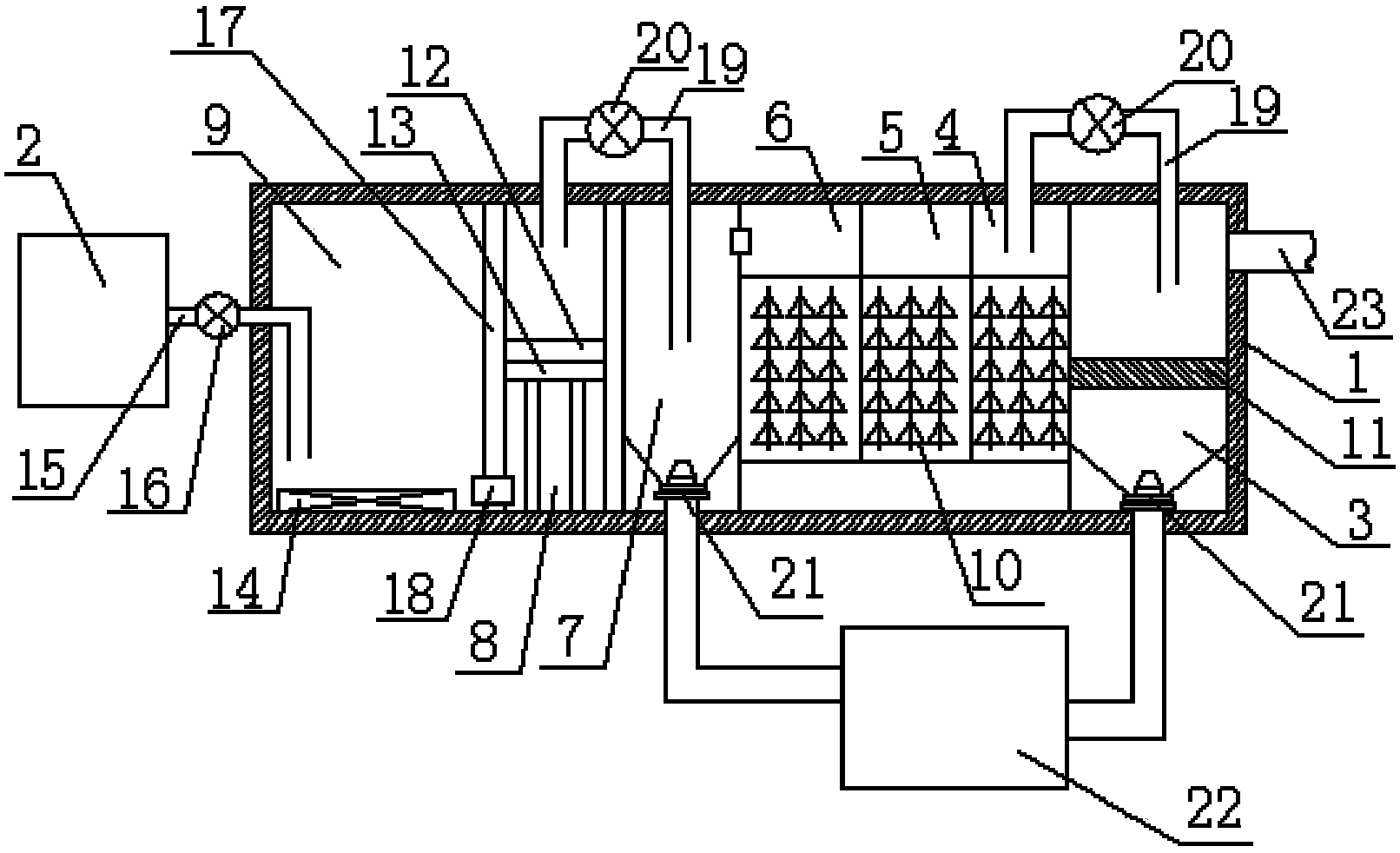

一种生活污水处理装置，包括生活污水处理装置本体和蓄水池，及设置在 生活污水处理装置本体内的第一沉淀池，及设置在生活污水处理装置本体内的 厌氧池，及设置在生活污水处理装置本体内的缺氧池，及设置在生活污水处理 装置本体内的好氧池，及设置在生活污水处理装置本体内的第二沉淀池，及设 置在生活污水处理装置本体内的过滤吸附仓，及设置在生活污水处理装置本体 内的消毒池，所述厌氧池、缺氧池和好氧池内均设有生物填料，所述第一沉淀 池内设有隔离网，所述过滤吸附仓内设有沙砾层和活性碳层，所述沙砾层安装 在活性碳层上，所述消毒池内底部设有紫外线消毒装置。
作为优选的技术方案，所述消毒池与蓄水池采用清水管道连接，所述清水 管道上设有抽水泵，所述过滤吸附仓和消毒池之间设有隔板，所述隔板下方设 有连通口。
作为优选的技术方案，所述第一沉淀池和厌氧池之间、第二沉淀池和过滤 吸附仓之间均采用污水管道连接，所述污水管道上均设有污水泵，所述厌氧池、 缺氧池、好氧池和第二沉淀池依次连接。
作为优选的技术方案，所述第一沉淀池和第二沉淀池底部均设有清理水泵， 所述清理水泵连接有续肥池。
作为优选的技术方案，所述第一沉淀池连接有污水进水管。
(三)有益效果
本实用新型相比较于现有技术，具有如下有益效果：1.结构简单，使用、 安装方便，操作简单，适用范围广;2.成本低，污水处理效果好，资源利用率 高，节能环保，使用寿命长，具有安全可靠的作用。
