申请日2014.02.28
公开(公告)日2014.08.20
IPC分类号C02F9/02
摘要

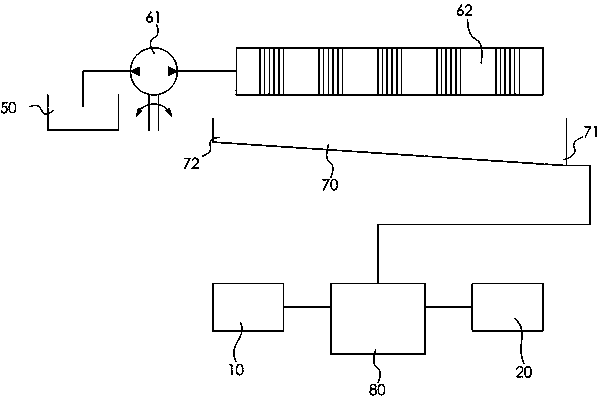

本实用新型公开了一种陶瓷生产线的污水处理设备，混料器连接至球磨机，球磨机连接至除铁器，除铁器连接至榨泥机，污水处理设备还包括净化池和水槽，水槽的轴线与水平面呈锐角，该水槽设置在榨泥机的下方，水槽的低端连接至净化池，净化池具有至少一个的水泵，水泵连接至混料器和/或球磨机。水槽将榨泥机挤压出来的水收集起来，经过净化池的沉淀，净化，再输送至混料器和球磨机。该污水处理设备附设于陶瓷生产，不需要额外的场地。
权利要求书
1.一种陶瓷生产线的污水处理设备，包括：混料器、球磨机、除铁器、榨泥机，所述混料器连接至所述球磨机，所述球磨机连接至所述除铁器，所述除铁器连接至所述榨泥机，其特征在于，所述污水处理设备还包括净化池和水槽，所述水槽的轴线与水平面呈锐角，该水槽设置在所述榨泥机的下方，所述水槽的低端连接至所述净化池，所述净化池具有至少一个的水泵，所述水泵的输出端连接至所述混料器和/或球磨机。
2.根据权利要求1所述的污水处理设备，其特征在于，所述水泵的水平高度小于所述低端。
3.根据权利要求1所述的污水处理设备，其特征在于，所述水泵位于所述净化池的中部。
4.根据权利要求1所述的污水处理设备，其特征在于，所述水槽的倾角为5至20°。
5.根据权利要求1至4任意一项所述的污水处理设备，其特征在于，所述净化池由多个相互独立的单元池组成，所述单元池之间依次通过输送管道连接。
6.根据权利要求1至4任意一项所述的污水处理设备，其特征在于，所述净化池内设有一半透膜，所述低端和水泵分别位于所述半透膜的两侧。
说明书
一种陶瓷生产线的污水处理设备
技术领域
本实用新型涉及陶瓷生产线的附属设备，尤其涉及陶瓷生产线的污水处理设备。
背景技术
陶瓷原料在制泥过程中需要经过球磨、除铁再榨泥的步骤，其中球磨需要源源不断的注水，通过榨泥再将水分挤出，挤出后的水含有大量的浆料，排除造成污染。
现有技术提供了一些处理陶瓷生产线污水的方法。
201220436785.3公开了一种陶瓷厂污水处理装置，该装置的污水搅拌池的进水口与工厂污水管道相通，污水搅拌池通过液控污泥泵与加药混凝池连接，加药混凝池底部通过管路与斜板沉淀池下部相通，斜板沉淀池上部通过管路与过滤池相通，底部经柱塞泵管路分别与浓缩池和板框压滤机相连，过滤池通过循环泵与清水池相连，清水池达标水经循环管路返回到车间再利用。
201220143815.1涉及陶瓷工艺品废水处理装置，包括依次通过管道连接的酸碱中和池、若干反应池、沉淀池以及清水池，该处理装置还包括可集水、调节水量的调节池，废水依次经过调节池、酸碱中和池、该反应池和沉淀池的处理，最后进入上述清水池。
以上两案提供了处理污水的结构，尚未解决在处理前集中回收污水的问题。
实用新型内容
本实用新型提出一种陶瓷生产线的污水处理设备，可以根据陶瓷生产线的特点，集中回收污水，集中处理，再将污水返回利用。
本实用新型的技术方案是这样实现的：
一种陶瓷生产线的污水处理设备，包括：混料器、球磨机、除铁器、榨泥机，所述混料器连接至所述球磨机，所述球磨机连接至所述除铁器，所述除铁器连接至所述榨泥机，其特征在于，所述污水处理设备还包括净化池和水槽，所述水槽的轴线与水平面呈锐角，该水槽设置在所述榨泥机的下方，所述水槽的低端连接至所述净化池，所述净化池具有至少一个的水泵，所述水泵的输出端连接至所述混料器和/或球磨机。
在本实用新型的污水处理设备中，所述水泵的水平高度小于所述低端。
在本实用新型的污水处理设备中，所述水泵位于所述净化池的中部。
在本实用新型的污水处理设备中，所述水槽的倾角为5至20°。
在本实用新型的污水处理设备中，所述净化池由多个相互独立的单元池组成，所述单元池之间依次通过输送管道连接。
在本实用新型的污水处理设备中，所述净化池内设有一半透膜，所述低端和水泵分别位于所述半透膜的两侧。
实施本实用新型的这种陶瓷生产线的污水处理设备，具有以下有益效果：水槽将榨泥机挤压出来的水收集起来，经过净化池的沉淀，净化，再输送至混料器和球磨机。该污水处理设备附设于陶瓷生产，不需要额外的场地。
