申请日2014.01.21
公开(公告)日2014.07.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种拼装式序批流化床污水处理设备，包括外壳，其特征在于：所述的外壳为拼装式罐体，所述的外壳内部设有一伞状内壳，所述的伞状内壳内部为反应区，外壳与伞状内壳间为沉淀区，所述的反应区内悬浮有悬浮填料，反应区底部设有曝气装置，所述的反应区和沉淀区间设有填料隔网;所述的反应区连接进水管，外壳上部设有一出水管，所述的沉淀区内设有一滗水器，滗水器出水口连接出水管。本实用新型所述污水处理设备，具有建设周期短、节省投资、能耗低，运行成本低、耐冲击负荷能力强、处理效果好、脱氮除磷能力强、运行管理方便、自动化程度高、无噪声、装置灵活等优点。
权利要求书

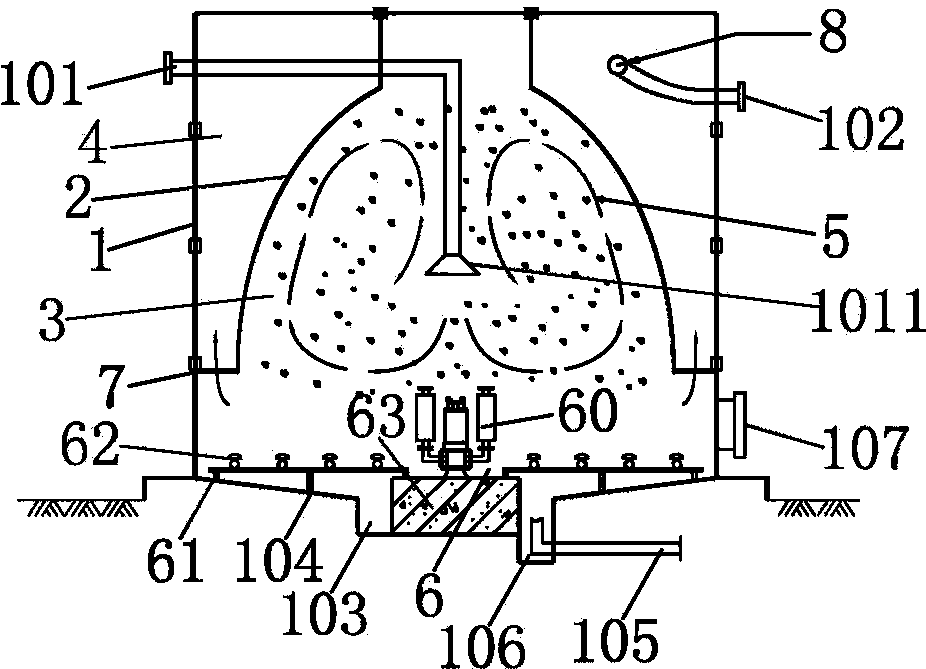

1.一种拼装式序批流化床污水处理设备，包括外壳，其特征在于：所述的外壳为拼装式罐体，所述的外壳内部设有一伞状内壳，所述的伞状内壳内部为反应区，外壳与伞状内壳间为沉淀区，所述的反应区内悬浮有悬浮填料，反应区底部设有曝气装置，所述的反应区和沉淀区间设有填料隔网;所述的反应区连接进水管，外壳上部设有一出水管，所述的沉淀区内设有一滗水器，滗水器出水口连接出水管。
2.根据权利要求1所述的一种拼装式序批流化床污水处理设备，其特征在于：所述的进水管出水端设有对进水起扩散作用的扩散装置。
3.根据权利要求1所述的一种拼装式序批流化床污水处理设备，其特征在于：所述的曝气装置包括沉水风机、曝气管路和安装于曝气管路上的曝气器，所述的反应区底部设有一基座，沉水风机设于曝气装置上，所述的曝气管路连接沉水风机，并均布于沉水风机四周。
4.根据权利要求3所述的一种拼装式序批流化床污水处理设备，其特征在于：所述的曝气器为旋流曝气器。
5.根据权利要求3所述的一种拼装式序批流化床污水处理设备，其特征在于：所述的沉水风机周围设置设有环形排泥槽，反应区底部设有斜坡，所述的斜坡斜向环形排泥槽，所述的外壳底部设有一凹槽，凹槽上设有排泥管，环形排泥槽具有一向凹槽倾斜的坡度。
6.根据权利要求1所述的一种拼装式序批流化床污水处理设备，其特征在于：所述的外壳侧面接近底部处安装有人孔。
7.根据权利要求1所述的一种拼装式序批流化床污水处理设备，其特征在于：所述的外壳由钢板拼装而成，钢板内外两面涂有二至三层防腐涂层。
说明书
一种拼装式序批流化床污水处理设备
技术领域
本实用新型涉及污水处理领域，特别涉及一种拼装式序批流化床 污水处理设备。
背景技术
随着经济的快速发展和人民生活水平的不断提高，工农业生产、 生活用水量和排污总量不断增加，特别是在乡镇和农村，每年都有大 量的污水产生，并且由于水源分散、管网铺设难度大、从业人员的技 术水平和管理水平低等原因使得乡镇和农村污水处理率低下，污水处 理难度大，因此必须因地制宜，寻求经济、高效、节能和操作管理方 便易行的污水处理解决方案。
序批式间歇曝气活性污泥法以其工艺流程简单、占地面积小、耐 冲击负荷能力强等优点，引起国内外的广泛重视和研究，特别适用于 处理乡镇和农村污水。然而现阶段传统的序批式工艺在应用中也存在 一定的局限性，如存在脱氮除磷效果差、出水水质不佳、能耗高、运 行不稳定等缺点，还存在容易发生污泥膨胀的问题。除此之外，传统 的生物反应器常用钢筋混凝土池或者钢结构罐体。钢筋混凝土池施工 工艺复杂、周期长、结构设计烦琐、造价高，不太适用于中小型污水 处理工程;而钢结构焊接罐体现场焊接，施工质量难以保证，并且防 腐性能差、使用寿命短、池容小，这些都限制了生物反应器的应用。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种建设周期短、节 省投资、能耗低，运行成本低、耐冲击负荷能力强、处理效果好、脱 氮除磷能力强的拼装式序批流化床污水处理设备。
为达到上述目的，本实用新型所提出的技术方案为：一种拼装式 序批流化床污水处理设备，包括外壳，其特征在于：所述的外壳为拼 装式罐体，所述的外壳内部设有一伞状内壳，所述的伞状内壳内部为 反应区，外壳与伞状内壳间为沉淀区，所述的反应区内悬浮有悬浮填 料，反应区底部设有曝气装置，所述的反应区和沉淀区间设有填料隔 网;所述的反应区连接进水管，外壳上部设有一出水管，所述的沉淀 区内设有一滗水器，滗水器出水口连接出水管。
优选的，所述的进水管出水端设有对进水起扩散作用的扩散装 置。
优选的，所述的曝气装置包括沉水风机、曝气管路和安装于曝气 管路上的曝气器，所述的反应区底部设有一基座，沉水风机设于曝气 装置上，所述的曝气管路连接沉水风机，并均布于沉水风机四周。
优选的，所述的曝气器为旋流曝气器。
优选的，所述的沉水风机周围设置设有环形排泥槽，反应区底部 设有斜坡，所述的斜坡斜向环形排泥槽，所述的外壳底部设有一凹槽， 凹槽上设有排泥管，环形排泥槽具有一向凹槽倾斜的坡度。
优选的，所述的外壳侧面接近底部处安装有人孔。
优选的，所述的外壳由钢板拼装而成，钢板内外两面涂有二至三 层防腐涂层。
采用上述技术方案，本实用新型所述的拼装式序批流化床污水处 理设备用于污水处理，具有的有益效果为：
1)建设周期短：拼装式序批流化床污水处理设备采用拼装式罐 体，拼装罐钢板连接完全采用螺栓连接，安装简单，安装过程 受天气影响小，且安装周期容易控制，比钢筋混凝土池和钢结 构池的建设周期大大缩短;
2)节省投资：采用拼装式罐体，节省了土建投资;同时，采用沉 水风机省去了鼓风机房，大大缩减了管道系统，从而节省额外 投资;
3)能耗低，运行成本低：采用沉水风机曝气并形成旋流曝气，气 泡被不断剪切和碰撞，增加了气泡与污水的接触面积，提高了 氧的传质效率和利用率，因而这种曝气方式提高了整体曝气效 果，从而节省能源消耗，运行成本相应减少;
4)耐冲击负荷能力强：悬浮填料巨大的比表面积使得单位容积内 可以富集的生物量更高，同时载体流化时载体颗粒之间剧烈碰 撞，生物膜表面不断更新，微生物始终处于生长旺盛状态，可 有效分散进水水质的波动;
5)处理效果好：曝气时填料处于流化状态，并在伞状内壳的作用 下，反应器内形成旋流，这使得反应器中的活性污泥及载体表 面生长的生物膜与废水、空气得到充分的接触，提高了处理效 果;
6)脱氮除磷能力强：由于悬浮填料比表面积大、表面特性好，不 仅为异养微生物生长提供了空间，同时为自养型微生物(如硝 化细菌)的生长创造了条件，有利于优势菌种的富集，解决了 脱氮除磷的泥龄矛盾，再加上填料的流化使得生物膜与废水、 空气得到充分接触，提高了脱氮除磷效果;
7)运行管理方便：无需人为控制F/M和MLSS，解决了活性污泥 法工艺普遍存在的污泥膨胀、污泥流失问题，运行管理更为方 便;
8)自动化程度高：拼装式序批流化床污水处理结合了我司自主研 发的蛛网智能控制系统，内嵌全流程综合控制算法，自动化程 度高;
9)无噪声：沉水风机安装在水下，避免了一般鼓风机的噪声问题; 同时叶轮采用高精密度转子结构，噪声和振动都很小;
10)装置灵活：池型设计灵活，可采用多种池型(深、浅、方、 圆皆可);可灵活选用不同的填料填充率，达到提升处理能力 和处理效果，从而达到兼顾高效和远期扩大处理规模而无需增 大池容的要求;由于拼装罐体是完全用螺栓拼接而成，我们可 以在建成运行后对罐体进行拆除或重装，可以很容易地做到罐 体的扩容和迁移。
