申请日2014.01.20
公开(公告)日2014.07.09
IPC分类号B01D36/04
摘要
再生资源污水处理及循环利用设备，包括间歇式沉淀池、混合式水槽、清水池和循环水泵，所述间歇式沉淀池、混合式水槽、清水池和循环水泵依次顺序连接，所述间歇式沉淀池与清水池之间由混合式水槽连接，所述混合式水槽上设置有闸门和过滤网，所述混合式水槽为长且宽曲状水槽，所述过滤网为多个。本实用新型通过设置间歇式沉淀池和混合式水槽，同时将混合式水槽设计为长且弯曲状水槽，有效的使污水中的悬浮物与污水充分分离，提高了污水处理的质量;通过设置闸门能够有效根据污水的浑浊程度来控制沉淀时间，采用二套设备交替使用，既不耽误生产，又可以保证除污设备高效的运行。
权利要求书

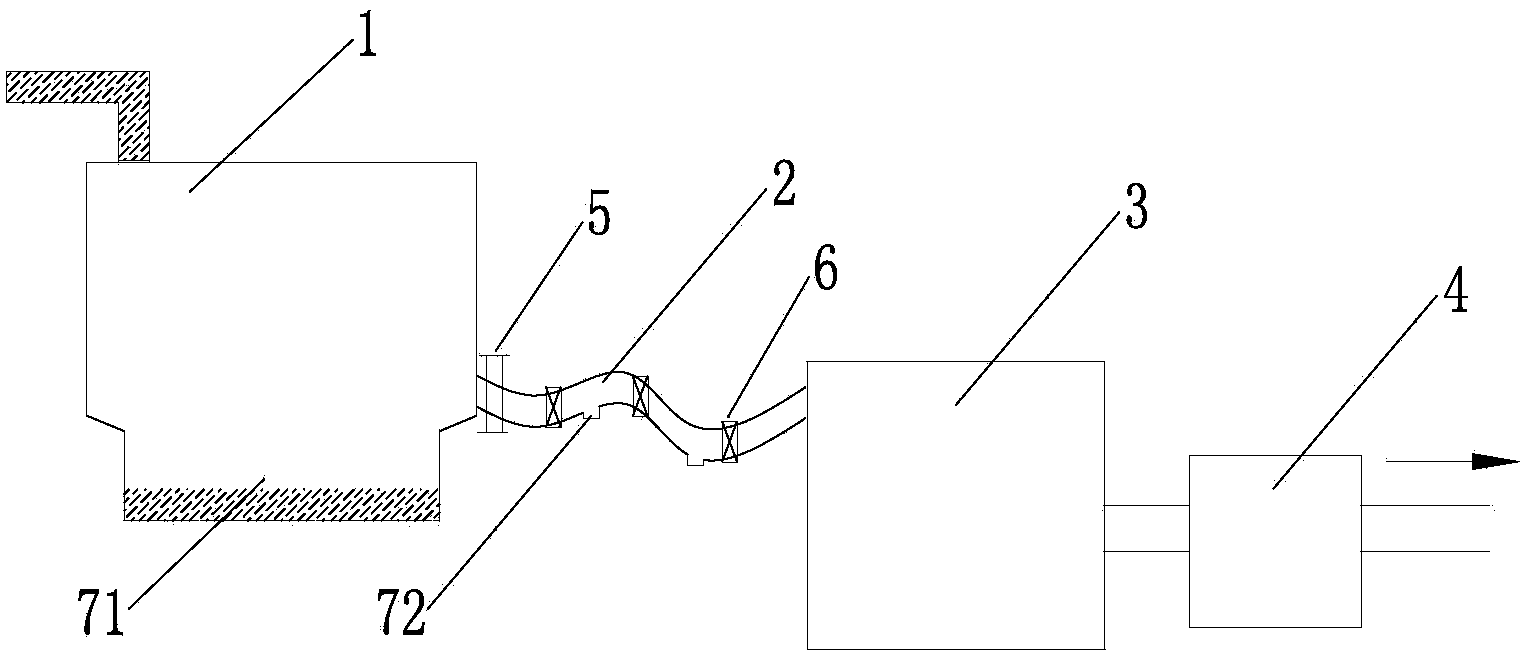

1.再生资源污水处理及循环利用设备，包括间歇式沉淀池(1)、混合式水槽(2)、清水池 (3)和循环水泵(4)，所述间歇式沉淀池(1)、混合式水槽(2)、清水池(3)和循环水 泵(4)依次顺序连接，所述间歇式沉淀池(1)与清水池(3)之间由混合式水槽(2)连 接，所述混合式水槽(2)上设置有闸门(5)和过滤网(6)，所述混合式水槽(2)为长 且宽曲状水槽，所述过滤网(6)为多个。
2.根据权利要求1所述的再生资源污水处理及循环利用设备，其特征在于：所述间歇式沉 淀池(1)底部设置污泥收集池I(71)，所述污泥收集池I(71)的面积小于间歇式沉淀 池(1)的面积，污泥收集池I(71)的深度为间歇式沉淀池(1)深度的1/4，污泥收集池 I(71)与间歇式沉淀池(1)的连接处为一向其倾斜的表面。
3.根据权利要求1或2所述的再生资源污水处理及循环利用设备，其特征在于：所述混合 式水槽(2)底部设置多个污泥收集池II(72)。
说明书
再生资源污水处理及循环利用设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及到再生资源污水处理及循环利用设备。
背景技术
随着社会的进步和人们生活水平的不断提高，人们对生活的环境要求也越来越高，特别 是对于减少污水的排放方面。日前污水的排放已经是主要污染源，污水的处理是当前和今后 节水和水环境保护工作的重中之重，污水处理可用各种方法将污水中所含的污染物分离出来 或将其转化为无害物，从而使污水得到净化。
但是目前市场上运用的污水处理设备对污水进行处理，其结构松散，微小絮体处理不净， 导致污水处理的效果难以接受;经过处理的污水不能再一次被循环利用，造成资源的浪费。
实用新型内容
本实用新型的目的在于提供一种再生资源污水处理及循环利用设备，该设备解决了上述 存在的问题和缺陷。
为了解决上述技术问题，本实用新型通过以下方式来实现：
再生资源污水处理及循环利用设备，包括间歇式沉淀池、混合式水槽、清水池和循环水 泵，所述间歇式沉淀池、混合式水槽、清水池和循环水泵依次顺序连接，所述间歇式沉淀池 与清水池之间由混合式水槽连接，所述混合式水槽上设置有闸门和过滤网，所述混合式水槽 为长且宽曲状水槽，所述过滤网为多个。
所述间歇式沉淀池底部设置污泥收集池I，所述污泥收集池I的面积小于间歇式沉淀池的 面积，污泥收集池I的深度为间歇式沉淀池深度的1/4，污泥收集池I与间歇式沉淀池的连接 处为一向其倾斜的表面。
所述混合式水槽底部设置多个污泥收集池II。
与现有技术相比，本实用新型具有的有益效果：本实用新型通过设置间歇式沉淀池和混 合式水槽，同时将混合式水槽设计为长且弯曲状水槽，有效的使污水中的悬浮物与污水充分 分离，提高了污水处理的质量;通过设置闸门能够有效根据污水的浑浊程度来控制沉淀时间， 采用二套设备交替使用，这样既不耽误生产，又可以保证除污设备高效的运行。
