申请日2014.01.21
公开(公告)日2015.07.22
IPC分类号C02F9/14; C02F11/14; C02F11/12
摘要
本发明涉及养殖场污水处理技术领域，具体来说是一种养殖场污水处理系统及其处理方法。养殖场污水处理系统，包括水解酸化池、UASB厌氧池、中间沉淀池、缺氧池、生物接触氧化池、反应池、斜管沉淀池、垂直潜流人工湿地、污泥浓缩池和干化池。本发明能够对养殖场污水进行彻底处理，处理后的水到国家综合一级标准，在处理过程中，将污泥和污水进行分开处理，避免在传统方式中出现污泥堵塞设备等问题，影响处理效率;本发明设备处理效率高，建造方便、成本低廉，且操作管理简单、运行稳定、对环境友好，广泛应用于我国乡镇农村水环境治理工程中，具有良好的市场应用前景。
权利要求书

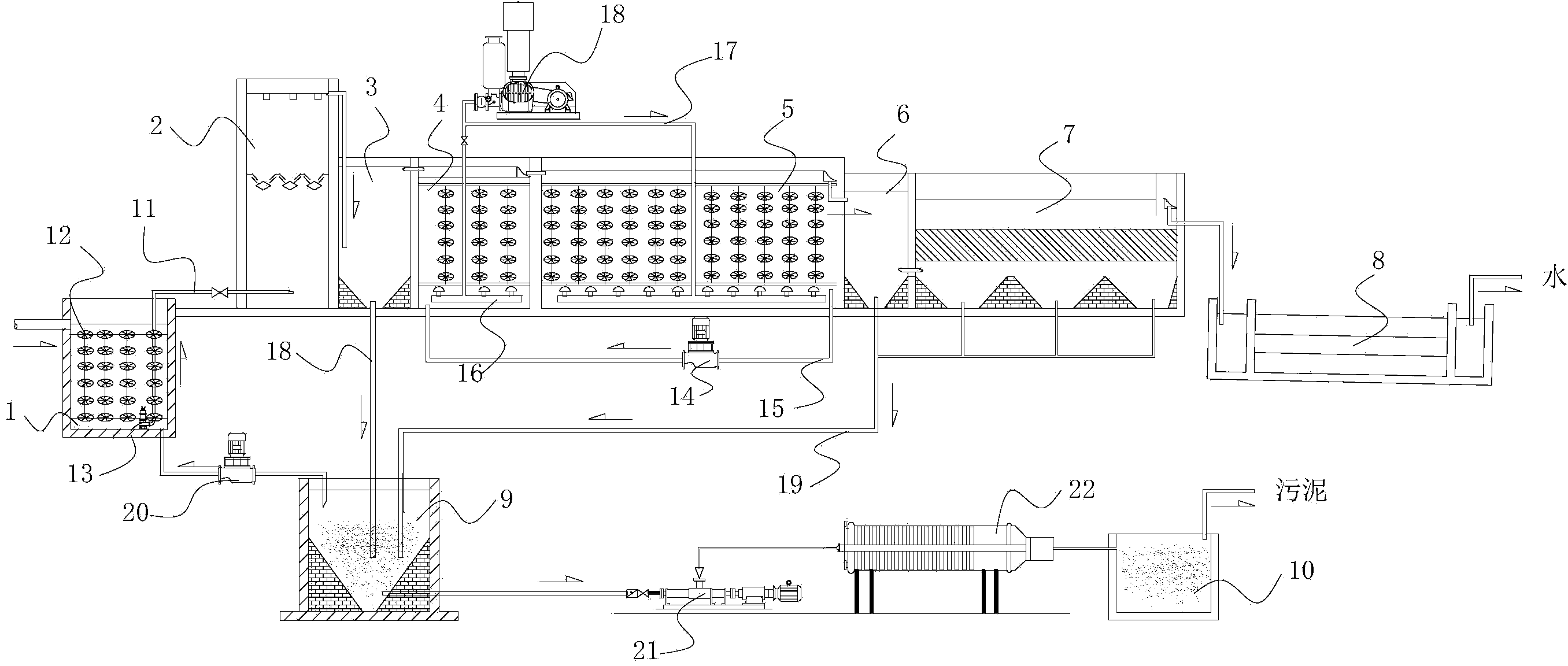

1.养殖场污水处理系统，其特征在于，包括水解酸化池(1)、UASB厌氧池 (2)、中间沉淀池(3)、缺氧池(4)、生物接触氧化池(5)、反应池(6)、斜 管沉淀池(7)、垂直潜流人工湿地(8)、污泥浓缩池(9)和干化池(10)，所 述UASB厌氧池(2)、中间沉淀池(3)、缺氧池(4)、生物接触氧化池(5)、反 应池(6)、斜管沉淀池(7)和垂直潜流人工湿地(8)通过污水管(11)依次 连通，所述水解酸化池(1)中设有组合生物填料(12)和切割水泵(13)，所 述切割水泵(13)通过污水管(11)连接到UASB厌氧池(2)内，所述缺氧池 (4)与生物接触氧化池(5)之间设有混合液回流泵(14)、且通过污水回流管 (15)连通，所述缺氧池(4)和生物接触氧化池(5)底部均设有气嘴(16)、 并通过进气管(17)与设于其外的风机(18)连通，所述中间沉淀池(3)、反 应池(6)、斜管沉淀池(7)的底部均设有泥斗、且泥斗底部通过污泥管(19) 与污泥浓缩池(9)连通，所述污泥浓缩池(9)和水解酸化池(1)之间设有污 水回流泵(20)、且通过污水回流管(15)连通，所述污泥浓缩池(9)上连有 螺杆泵(21)，所述螺杆泵(21)出口端设有压滤机(22)，所述厢式板框压滤 机(22)出口端与干化池(10)连接。
2.根据权利要求1所述养殖场污水处理系统，其特征在于，所述缺氧池(4) 和生物接触氧化池(5)内均设有组合生物填料(12)。
3.根据权利要求1所述养殖场污水处理系统，其特征在于，所述水解酸化 池(1)与UASB厌氧池(2)连接的污水管(11)上设有阀门。
4.根据权利要求1所述养殖场污水处理系统，其特征在于，进入所述缺氧 池(4)的进气管(17)上连有阀门。
5.根据权利要求1所述养殖场污水处理系统，其特征在于，所述垂直潜流 人工湿地(8)的数量为3个、且依次连接。
6.一种养殖场污水处理方法,其特征在于，包括以下步骤：
1)养殖场污水先进行干湿分离后进入水解酸化池，在缺氧/兼性厌氧微生 物的作用下，分解水体中大分子有机物，提高污水可生化性;
2)进入UASB厌氧池的污水中含有的有机质被厌氧菌在厌氧条件下分解产 生甲烷和二氧化碳，经过快速处理后，进入中间沉淀池;
3)进入中间沉淀池后，经过沉淀作用，污泥沉淀于中间沉淀池底部，随污 泥管进入污泥浓缩池，污水则从沉淀池上部的污水管进入缺氧池;
4)在缺氧条件下，异养菌将蛋白质、脂肪等污物进行氨化，游离出NH3、 NH4+;
5)由于生物接触氧化池中不断通入空气，在有氧的条件下，污水与组合生 物填料表面的生物膜反复接触，自养菌的消化作用将NH3、NH4+氧化为NO3+;
6)通过生物接触氧化池作用的污水通过污水管进入反应池，在反应池中加 入絮凝剂，形成的悬浮物胶体及分散剂在分子力的作用下生产絮状体，且在沉 降过程中相互碰撞凝聚，其尺寸和质量不断变大，沉降速度不断增加，一部分 沉于反应池的泥斗中，随污泥管进入污泥浓缩池;
7)未能沉降的部分则对污水进入斜管沉淀池，在斜管沉淀池中悬浮物胶体 和分散剂继续沉降，并集于池底的泥斗中，然后通过污泥管进入污泥浓缩池， 污水则从池上部的污水管进入垂直潜流人工湿地1、2、3，经过垂直潜流人工湿 地1、2、3的再次净化成为达到综合一级指标的水;
8)通过污泥管进入污泥浓缩池中的污泥在自然沉降作用下分为上层的水层 和下层的污泥，水通过污水回流泵回流至水解酸化池再次进行循环处理，污泥 则通过脱水、干化处理以后进行填埋。
7.根据权利要求6所述一种养殖场污水处理方法,其特征在于，所述干化 处理时加入石灰。
说明书
养殖场污水处理系统及其处理方法
技术领域
本发明涉及养殖场污水处理技术领域，具体来说是一种养殖场污水处理系 统及其处理方法。
背景技术
在农村地区普遍鼓励扩大养殖生产的背景下,我国畜禽养殖业蓬勃发展,近 年来呈现产业化、规模化和区域化的发展态势。由于规模化畜禽养殖场排放废 水量大、污染物浓度高且在我国长期缺乏重视和管理,其已成为我国多数地区 和流域的主要污染源之一,每年造成严重的环境污染和大量的氮磷资源流失浪 费问题。因此如何处理养殖场污水已经成为困扰企业发展的一大难题。
发明内容
本发明的目的是针对上述存在的为，提供一种养殖场污水处理系统及其处 理方法。
为实现上述目的，本发明采用的技术方案是：一种养殖场污水处理系统， 包括水解酸化池、UASB厌氧池、中间沉淀池、缺氧池、生物接触氧化池、反应 池、斜管沉淀池、垂直潜流人工湿地、污泥浓缩池和干化池，所述UASB厌氧池、 中间沉淀池、缺氧池、生物接触氧化池、反应池、斜管沉淀池和垂直潜流人工 湿地通过污水管依次连通，所述水解酸化池中设有组合生物填料和切割水泵， 所述切割水泵通过污水管连接到UASB厌氧池内，所述缺氧池与生物接触氧化池 之间设有混合液回流泵、且通过污水回流管连通，所述缺氧池和生物接触氧化 池底部均设有气嘴、并通过进气管与设于其外的风机连通，所述中间沉淀池、 反应池、斜管沉淀池的底部均设有泥斗、且泥斗底部通过污泥管与污泥浓缩池 连通，所述污泥浓缩池和水解酸化池之间设有污水回流泵、且通过污水回流管 连通，所述污泥浓缩池上连有螺杆泵，所述螺杆泵出口端设有压滤机，所述厢 式板框压滤机出口端与干化池连接。
进一步的，所述缺氧池和生物接触氧化池内均设有组合生物填料。
进一步的，所述水解酸化池与UASB厌氧池连接的污水管上设有阀门。
进一步的，进入所述缺氧池的进气管上连有阀门。
进一步的，所述垂直潜流人工湿地的数量为3个、且依次连接。
本发明的另一目的是提供一种养殖场污水处理方法,包括以下步骤：
1)养殖场污水先进行干湿分离后进入水解酸化池，在缺氧/兼性厌氧微生 物的作用下，分解水体中大分子有机物，提高污水可生化性;
2)进入UASB厌氧池的污水中含有的有机质被厌氧菌在厌氧条件下分解产 生甲烷和二氧化碳，经过快速处理后，进入中间沉淀池;
3)进入中间沉淀池后，经过沉淀作用，污泥沉淀于中间沉淀池底部，随污 泥管进入污泥浓缩池，污水则从沉淀池上部的污水管进入缺氧池;
4)在缺氧条件下，异养菌将蛋白质、脂肪等污物进行氨化，游离出NH3、 NH4+;在处理过程中，间断打开进入缺氧池内的进气管上的阀门，让进入缺氧池 的气体避免组合生物滤料被杂质堵塞，影响处理效果;
5)由于生物接触氧化池中不断通入空气，在有氧的条件下，污水与组合生 物填料表面的生物膜反复接触，自养菌的消化作用将NH3、NH4+氧化为NO3+;
6)通过生物接触氧化池作用的污水通过污水管进入反应池，在反应池中加 入絮凝剂，形成的悬浮物胶体及分散剂在分子力的作用下生产絮状体，且在沉 降过程中相互碰撞凝聚，其尺寸和质量不断变大，沉降速度不断增加，一部分 沉于反应池的泥斗中，随污泥管进入污泥浓缩池;
7)未能沉降的部分则对污水进入斜管沉淀池，在斜管沉淀池中悬浮物胶体 和分散剂继续沉降，并集于池底的泥斗中，然后通过污泥管进入污泥浓缩池， 污水则从池上部的污水管进入垂直潜流人工湿地1、2、3，经过垂直潜流人工湿 地1、2、3的再次净化成为达到综合一级指标的水;
8)通过污泥管进入污泥浓缩池中的污泥在自然沉降作用下分为上层的水层 和下层的污泥，水通过污水回流泵回流至水解酸化池再次进行循环处理，污泥 则通过脱水、干化处理以后进行填埋。
进一步的，所述干化处理时加入石灰。
在本发明中，垂直流潜人工湿地是一种双向的垂直流潜流式人工湿地污水 处理系统，在使用该系统在处理污水时，通过交替改变基质内污水水流流向， 可以有效预防和延缓人工湿地淤堵，在长期的运行过程中可维持较好的水力传 导性能与稳定的COD去除率，污水处理效率稳定。垂直流潜人工湿地在土壤层 中栽培植物，植物吸收污水被过滤后留下的养分，不仅有利于恢复土壤的通透 能力，有利于植物的生长，尤其是双向污水的交替流过，使得土壤内的养分长 期保持在一个稳定的状态，对于植物的生长起到了很好的促进效果;垂直流潜 人工湿地建造方便、成本低廉，且操作管理简单、运行稳定，保证了人工湿地 长期运行的稳定性与可靠性，可大范围地应用于我国乡镇农村水环境治理工程 中，具有良好的市场应用前景。
本发明的有益技术效果是：本发明能够对养殖场污水进行彻底处理，处理 后的水到国家综合一级标准，在处理过程中，将污泥和污水进行分开处理，避 免在传统方式中出现污泥堵塞设备等问题，影响处理效率;本发明设备处理效 率高，建造方便、成本低廉，且操作管理简单、运行稳定、对环境友好，广泛 应用于我国乡镇农村水环境治理工程中，具有良好的市场应用前景。
