申请日2014.01.21
公开(公告)日2014.12.03
IPC分类号C02F3/00
摘要
一种独立式MBR污水处理设备间，包括MBR膜生物反应器，其特征在于：所述的MBR膜生物反应器设于一设备间内，所述的设备间由外墙和屋顶组成，所述的外墙和屋顶由板材拼装而成，所述的外墙上开有门和窗。本实用新型所述的独立式MBR污水处理设备间，具有的有益效果为：设备间采用拼装式，具有安装简便、工期短、建设成本低、可任意扩容及移动、材料可以重复利用等优点，从而达到了少投资、快投产、可搬迁的目标;MBR膜生物反应器不再设盖子，设备维护、观察方便，且核心膜组件置于房子内，可极方便的对膜组件进行维护、检修、更换，同时更易于观察运行情况;MBR膜生物反应器和相关设备放置在房间内，不受雨淋日晒的影响，产品寿命长。
权利要求书
1.一种独立式MBR污水处理设备间，包括MBR膜生物反应器，其特征在于：所述的MBR膜生物反应器设于一设备间内，所述的设备间由外墙和屋顶组成，所述的外墙和屋顶由板材拼装而成，所述的外墙上开有门和窗，所述的板材拼接方式为板材重叠一部分，然后用多个螺栓锁住的方式紧固。
2.根据权利要求1所述的一种独立式MBR污水处理设备间，其特征在于：所述的屋顶及外墙除门和窗处铺设有太阳能电池板。
3.根据权利要求1所述的一种独立式MBR污水处理设备间，其特征在于：所述的设备间内还放置MBR抽吸泵或反洗泵、鼓风机。
4.根据权利要求1所述的一种独立式MBR污水处理设备间，其特征在于：所述的屋顶采用人字形或平顶房的结构，其上铺盖琉璃瓦、黑瓦、红瓦。
5.根据权利要求1所述的一种独立式MBR污水处理设备间，其特征在于：所述的MBR膜生物反应器所采用的膜为超滤膜。
6.根据权利要求1所述的一种独立式MBR污水处理设备间，其特征在于：所的超滤膜为中空纤维超滤膜、平板超滤膜或管式超滤膜。
说明书
一种独立式MBR污水处理设备间
技术领域
本实用新型涉及污水处理领域，特别涉及一种独立式MBR污水处理设备间。
背景技术
在污水处理、水资源再利用领域，膜生物反应器(Membrane Bio-Reactor，简称MBR)是一种由膜分离单元与生物处理单元相结合的新型水处理技术。20世纪90年代以来，MBR的处理对象不断拓宽，除中水回用、粪便污水处理以外，MBR在工业废水处理中的应用也得到了广泛关注，如处理食品工业废水、水产加工废水、养殖废水、化妆品生产废水、染料废水、石油化工废水，均获得了良好的处理效果。但是现有MBR膜生物反应器一般放置在室外，雨淋日晒，设备磨损较大，且往往让人一看就知道是污水处理设备，观感差。
发明内容
针对上述问题，本实用新型的目的在于提供一种安装简便、工期短、建设成本低;对其内设备起到很好的保护作用的独立式MBR污水处理设备间。

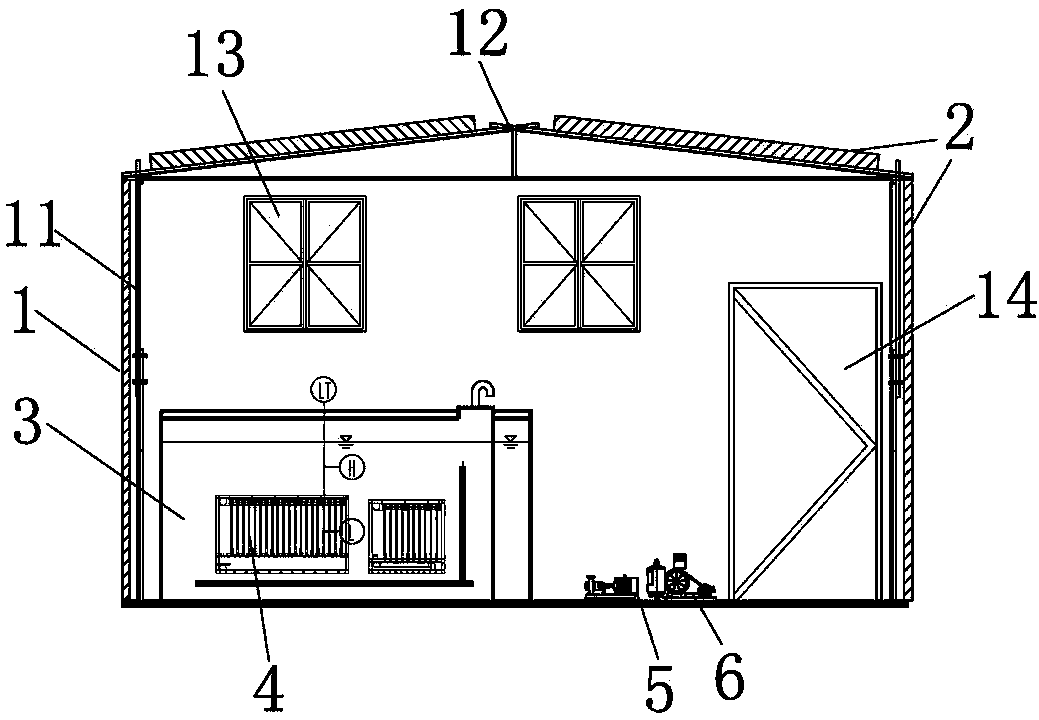

为达到上述目的，本实用新型所提出的技术方案为：一种独立式MBR污水处理设备间，包括MBR膜生物反应器，其特征在于：所述的MBR膜生物反应器设于一设备间内，所述的设备间由外墙和屋顶组成，所述的外墙和屋顶由板材拼装而成，所述的外墙上开有门和窗。
优选的，所述的屋顶及外墙除门和窗处铺设有太阳能电池板，可以充分利用太阳能发电，所发电用于设备间内照明用电、设备的补充用电等。
优选的，所述的设备间内还放置MBR抽吸泵或反洗泵、鼓风机等设备。
优选的，所述的板材拼接方式为，板材的连接为重叠一部分，然后用多个螺栓锁住的方式紧固。
优选的，所述的屋顶根据当地民居的特点来设计，采用人字形或平顶房的结构，其上铺盖琉璃瓦、黑瓦、红瓦。
优选的，所述的MBR膜生物反应器所采用的膜为超滤膜，所述的超滤膜以中空纤维超滤膜、平板超滤膜或管式超滤膜为主。
此外，设备间外墙还可以绘上美丽的风景图案，特别是当地特色的山水、特色街区、特色地产等图案，融入当地特色民居，使其成为当地传统民居的构型，给人愉悦的感受。
采用上述技术方案，本实用新型所述的独立式MBR污水处理设备间，具有的有益效果为：
1) 设备间采用拼装式，具有安装简便、工期短、建设成本低、可任意扩容及移动、材料可以重复利用等优点，从而达到了少投资、快投产、可搬迁的目标;
2) MBR膜生物反应器不再设盖子，设备维护、观察方便，且核心膜组件置于房子内，可极方便的对膜组件进行维护、检修、更换，同时更易于观察运行情况;
3) MBR膜生物反应器和相关设备放置在房间内，不受雨淋日晒的影响，产品寿命长;
4) 设备屋顶及外墙除了门窗的位置铺设太阳能电池板，充分利用太阳能发电，节约能耗。
