申请日2010.08.05
公开(公告)日2011.04.06
IPC分类号B08B15/04
摘要
本实用新型涉及一种废水池废气加盖吸收装置，所述加盖吸收装置包括盖体和排气管道，所述盖体包覆废水池，排气管道与盖体下方空腔连通。本实用新型提供的技术提供了一种优化结构的用于吸收废水池中的废气且为废水池加盖的装置，最大程度吸收工业废水中的废气并处理废水，减轻了环境负担，降低了安全隐患且耐腐蚀性好，强度高，重量轻，不易老化，结构合理，不易变形，安装方便，便于维护，投资成本低。

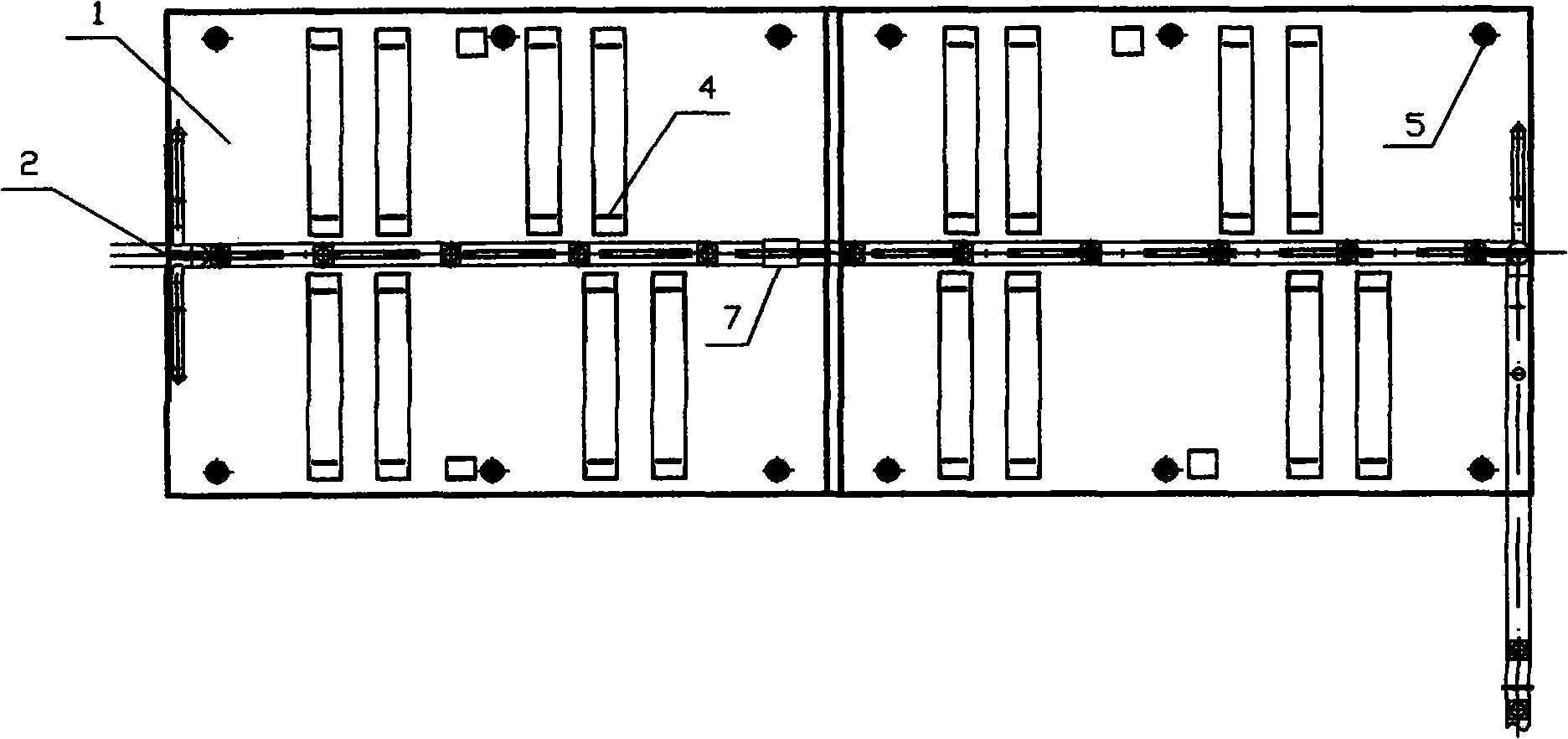

摘要附图
权利要求书
1.一种废水池废气加盖吸收装置，其特征在于：所述加盖吸收装置包括盖体和排气管道，所述盖体包覆废水池，排气管道与盖体下方空腔连通。
2.根据权利要求1所述的一种废水池废气加盖吸收装置，其特征在于：所述盖体铺设在塑料骨架上，所述塑料骨架横跨在污水池的周围。
3.根据权利要求1所述的一种废水池废气加盖吸收装置，其特征在于：所述盖体上表面呈拱形。
4.根据权利要求1所述的一种废水池废气加盖吸收装置，其特征在于：所述加盖吸收装置还包括若干个用于支撑排气管道的立柱，各立柱平行设置。
5.根据权利要求1所述的一种废水池废气加盖吸收装置，其特征在于：所述加盖吸收装置还包括用于日常维护和操作的活动盖板、视镜及操作口，所述活动盖板及视镜设于盖体上，所述操作口设于盖体侧端。
6.根据权利要求1所述的一种废水池废气加盖吸收装置，其特征在于：所述加盖吸收装置还包括用于在排气管道中补偿排气管道长度方向上的热胀冷缩量并保持排气管道密封性的膨胀节，所述膨胀节套接于排气管道上。
7.根据权利要求1所述的一种废水池废气加盖吸收装置，其特征在于：所述盖体外表面上还设有防紫外线涂料层。
说明书
一种废水池废气加盖吸收装置
技术领域
本实用新型提供了一种涉及环保领域的废水池废气加盖吸收装置。
背景技术
废水池是工业生产过程中用于排放废水的必要装置，然而在工作过程中，废水池存在着大量隐患：首先，废水池内的废水会释放出大量对人体有毒害作用的废气，如硫化气体等;其次，废水池内的废水无法循环使用，造成资源浪费;最后，废水池的敞开式设置无形中增加了安全隐患。
随着人们对于环境保护问题的日益重视和对于生活环境要求的提升，对废水池的废气收集这一步骤也提出了较高的要求，而废水池的废气加盖吸收装置的选材仍然比较困难，必须选择一种耐腐蚀性好，强度高，重量轻，不易老化，结构合理，不易变形，安装方便，便于维护且投资成本低的废水池废气加盖吸收装置。
实用新型内容
本实用新型解决的技术问题是，由于现有技术的局限性，而导致的无法最大程度吸收工业废水中的废气，无法最优化的处理废水，从而增加了环境负担，增加了安全隐患的问题，进而提供了一种优化结构的废水池废气加盖吸收装置。
本实用新型所采用的技术方案是，一种废水池废气加盖吸收装置，所述加盖吸收装置包括盖体和排气管道，所述盖体包覆废水池，排气管道与盖体下方空腔连通。
优选地，所述盖体铺设在塑料骨架上，所述塑料骨架横跨在污水池的周围。
优选地，所述盖体上表面呈拱形。
优选地，所述加盖吸收装置还包括若干个用于支撑排气管道的立柱，各立柱平行设置。
优选地，所述加盖吸收装置还包括用于日常维护和操作的活动盖板、视镜及操作口，所述活动盖板及视镜设于盖体上，所述操作口设于盖体侧端。
优选地，所述加盖吸收装置还包括用于在排气管道中补偿排气管道长度方向上的热胀冷缩量并保持排气管道密封性的膨胀节，所述膨胀节套接于排气管道上。
优选地，所述盖体外表面上还设有防紫外线涂料层。
本实用新型提供的技术提供了一种优化结构的用于吸收废水池中的废气且为废水池加盖的装置，最大程度吸收工业废水中的废气并处理废水，减轻了环境负担，降低了安全隐患且耐腐蚀性好，强度高，重量轻，不易老化，结构合理，不易变形，安装方便，便于维护，投资成本低。
