申请日2013.12.16
公开(公告)日2014.06.11
IPC分类号C02F1/40
摘要
本实用新型涉及污水处理领域，尤其涉及一种餐饮污水处理装置。一种餐饮污水油水分离器，快速分离箱内设置有浮渣清除机构，深度分离箱内设置有储油仓和折流导流板;所述快速分离箱与深度分离箱的下部通过连通管导通;深度分离箱的顶部装有集油罩，集油罩顶部通过排油管与储油仓连通，快速分离箱的上部设置有与排油管连通的排油口;所述集油罩的下方设置有蒸汽换热管，所述蒸汽换热管通过蒸汽输送管与蒸汽加热装置连通;所述连通管与排油口的进口处都设置有隔渣滤板。本实用新型通过二级处理将油水彻底分离，通过蒸汽加热提高油水分离的效率并避免油脂在低温过程中的板结现象，能将餐饮污水中的固体污染物和动植物油脂快速的去除。
权利要求书

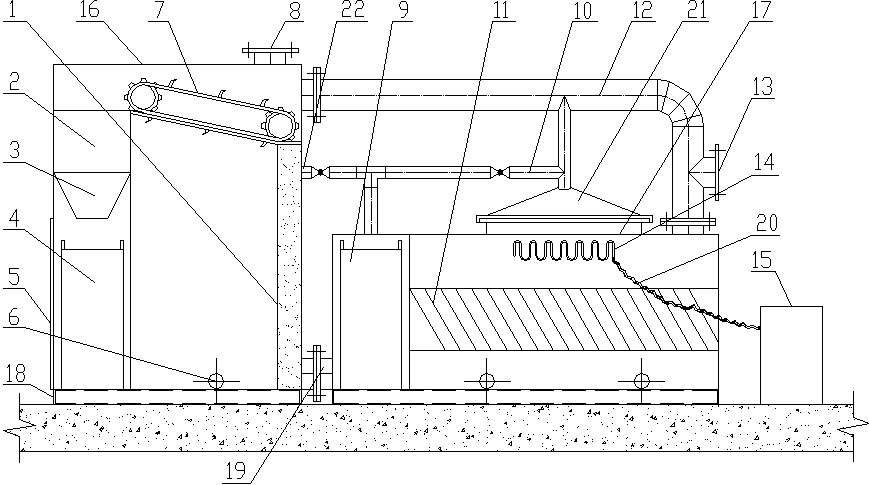

1.一种餐饮污水油水分离器，其特征是：包括蒸汽加热装置(15)、快速分离箱(16)和深度分离箱(17)，所述快速分离箱(16)和深度分离箱(17)为密封的箱体，快速分离箱(16)的顶部设置有污水进口(8);快速分离箱(16)内设置有浮渣清除机构，深度分离箱(17)内设置有储油仓(9)和折流导流板(11);所述快速分离箱(16)与深度分离箱(17)的下部通过连通管(19)导通;深度分离箱(17)的顶部装有集油罩(21)，集油罩(21)顶部通过排油管(10)与储油仓(9)连通，快速分离箱(16)的上部设置有与排油管(10)连通的排油口(22);所述集油罩(21)的下方设置有蒸汽换热管(14)，所述蒸汽换热管(14)通过蒸汽输送管(20)与蒸汽加热装置(15)连通;所述连通管(19)与排油口(22)的进口处都设置有隔渣滤板(1)。
2.如权利要求1所述的餐饮污水油水分离器，其特征是：所述的浮渣清除机构包括集渣区(2)、集渣斗(3)、集渣桶(4)和回转式除渣机(7)，所述集渣区(2)设置在快速分离箱(16)的侧边部，所述集渣斗(3)和集渣桶(4)设置在集渣区(2)内;所述回转式除渣机(7)设置在快速分离箱(16)的上部，回转式除渣机(7)的卸渣点对应集渣斗(3)的进口，所述集渣斗(3)的出口对应集渣桶(4)的开口。
3.如权利要求2所述的餐饮污水油水分离器，其特征是：所述快速分离箱(16)的侧壁还开设有与集渣桶(4)位置相配合的出渣小门(5)。
4.如权利要求1或2所述的餐饮污水油水分离器，其特征是：所述快速分离箱(16)与深度分离箱(17)的顶部还通过超越管(12)连通，所述超越管(12)上开设有溢流排放口(13)，所述超越管(12)通过管路与排油管(10)连通。
5.如权利要求3所述的餐饮污水油水分离器，其特征是：所述快速分离箱(16)与深度分离箱(17)的底部都设置有放空管(6)。
6.如权利要求3所述的餐饮污水油水分离器，其特征是：所述的储油仓(9)内设置有储油桶，所述深度分离箱(17)的侧壁上设置有与储油桶位置相配合的出油小门。
说明书
餐饮污水油水分离器
技术领域
本实用新型涉及污水处理领域，尤其涉及一种餐饮污水处理装置。
背景技术
餐饮废水主要来源于宾馆、酒店、餐厅、食堂等，随着城市快速发展，餐饮废水排放量逐年增加。餐饮废水中的动植物油是最重要的污染因子，高浓度的动植物油流入下水道会造成管道壁油脂堆积，造成排水管网堵塞及瘫痪，且管道内壁板结的油脂极难清洗，另外高浓度的油脂会使水中的化学需氧量COD大大增加，造成城市排水严重污染。
目前，餐饮业的油水分离主要采用传统重力隔油池，其原理就是利用油水不互溶且油的密度较轻的特性，通过一定时间的停留，油水自然分层，水层通过排水管道自流至污水下水管网，油层由人工定期清捞。传统隔油池存在以下问题：
1.人工操作依赖性强，一旦捞油人员疏忽管理，就很容易造成油脂外溢。
2.浮渣清捞工作量大，需要人工清洗格栅框。
3.隔油池场地环境状况差，恶臭四溢，蚊蝇滋长。
4.长期运行后池体油脂板结严重，全面清洗工作大。
如何将餐饮油水分离设备做到机械化、自控、节能、环境良好成为新一代油水分离的研究发展方向。
发明内容
本实用新型所要解决的技术问题是提供一种餐饮污水油水分离器，通过二级处理将油水彻底分离，第二级分离处理时通过蒸汽加热提高油水分离的效率并避免油脂在低温过程中的板结现象，能将餐饮污水中的固体污染物和动植物油脂快速的去除，可确保餐饮污水中的臭气不响大气散播，操作人员只需回收油脂及处理垃圾即可，劳动强度极低，可靠性高。
本实用新型是这样实现的：一种餐饮污水油水分离器，包括蒸汽加热装置、快速分离箱和深度分离箱，所述快速分离箱和深度分离箱为密封的箱体，快速分离箱的顶部设置有污水进口;快速分离箱内设置有浮渣清除机构，深度分离箱内设置有储油仓和折流导流板;所述快速分离箱与深度分离箱的下部通过连通管导通;深度分离箱的顶部装有集油罩，集油罩顶部通过排油管与储油仓连通，快速分离箱的上部设置有与排油管连通的排油口;所述集油罩的下方设置有蒸汽换热管，所述蒸汽换热管通过蒸汽输送管与蒸汽加热装置连通;所述连通管与排油口的进口处都设置有隔渣滤板。
所述的浮渣清除机构包括集渣区、集渣斗、集渣桶和回转式除渣机，所述集渣区设置在快速分离箱的侧边部，所述集渣斗和集渣桶设置在集渣区内;所述回转式除渣机设置在快速分离箱的上部，回转式除渣机的卸渣点对应集渣斗的进口，所述集渣斗的出口对应集渣桶的开口。
所述快速分离箱的侧壁还开设有与集渣桶位置相配合的出渣小门。
所述快速分离箱与深度分离箱的顶部还通过超越管连通，所述超越管上开设有溢流排放口，所述超越管通过管路与排油管连通。
所述快速分离箱与深度分离箱的底部都设置有放空管。
所述的储油仓内设置有储油桶，所述深度分离箱的侧壁上设置有与储油桶位置相配合的出油小门。
本实用新型餐饮污水油水分离器通过二级处理将油水彻底分离，第二级分离处理时通过蒸汽加热提高油水分离的效率并避免油脂在低温过程中的板结现象，能将餐饮污水中的固体污染物和动植物油脂快速的去除。去渣和除油效率高，易于管理和操作，经处理的污水可达到有关排放标准，分离后的油脂可资源再利用。本装置为高效设备，处理负荷符合高，污水停留时间短，故污水中残余的垃圾不易腐败发臭;同时，设备为全封闭系统，可确保餐饮污水中的臭气不响大气散播，操作人员只需回收油脂及处理垃圾即可，劳动强度极低，可靠性高。
