申请日2010.07.27
公开(公告)日2011.02.02
IPC分类号C02F3/28
摘要
本实用新型公开了一种用于生物厌氧废水储液池的柔性密封结构，包括漂浮在废水储液池顶面上、与废水储液池形成闭合腔壳体的土工膜，在所述的土工膜上布置的配重管，与所述的配重管同时布置的配重管拉锚，所述的配重管拉锚利用锚固沟固定，所述的土工膜下方布置有浮力垫;所述的土工膜上还布置有排水泵井、检查孔、取样孔和走道板，所述的土工膜周围布置有集气管。所述的密封结构能够阻止恶臭气味向四周扩散，减少渗沥液量。

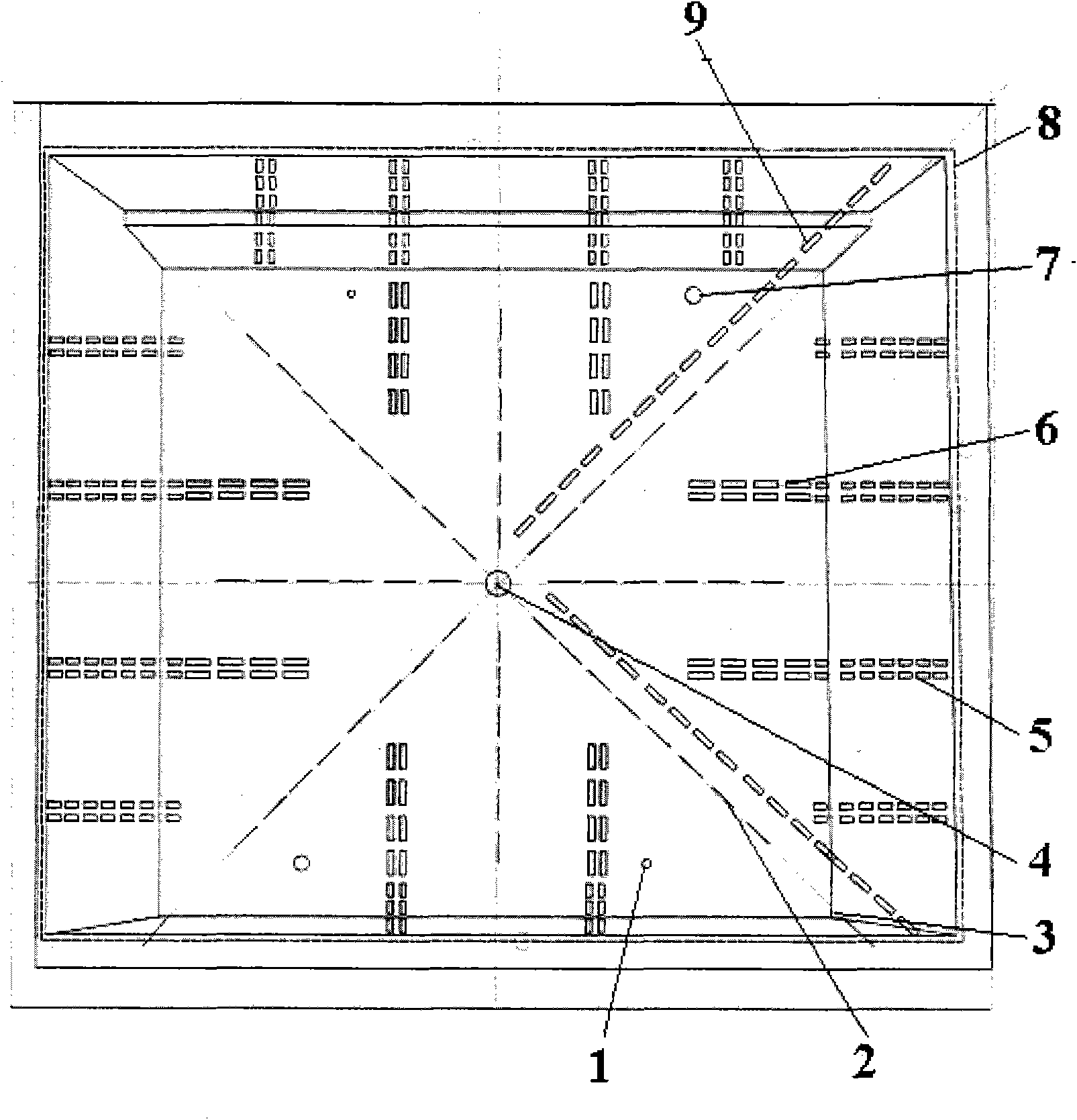

摘要附图
权利要求书
1.一种用于生物厌氧废水储液池的柔性密封结构，其特征在于：包括漂浮在废水储液池顶面上、与废水储液池形成闭合腔壳体的土工膜，在所述的土工膜上布置的配重管，与所述的配重管同时布置的配重管拉锚，所述的配重管拉锚利用锚固沟固定，所述的土工膜下方布置有浮力垫;所述的土工膜上还布置有排水泵井、检查孔、取样孔和走道板，所述的土工膜周围布置有集气管。
2.根据权利要求1所述的一种用于生物厌氧废水储液池的柔性密封结构，其特征在于：所述的漂浮在废水储液池顶面上，与废水储液池形成闭合腔壳体的土工膜是HDPE土工膜。
3.根据权利要求1所述的一种用于生物厌氧废水储液池的柔性密封结构，其特征在于：布置于所述土工膜下方的浮力垫包括侧坡浮力垫和与所述侧坡浮力垫相连的池底浮力垫。
说明书
一种用于生物厌氧废水储液池的柔性密封结构
技术领域
本实用新型涉及一种密封结构，特别是涉及一种用于生物厌氧废水储液池的柔性密封结构。
背景技术
废水储液池是对废水渗沥液处理系统前设置的具有均化、调蓄功能或兼有污水处理功能的构筑物。垃圾体产生的高浓度渗沥液通过专用管道输送至废水储液池后，由于厌氧生物的存在，废水储液池内敞露的液面散发的恶臭气味会给周边环境带来大气污染，给环境带来严重的影响，废水储液池会成为周边环境最大的污染源。同时，雨季时，废水储液池敞露的池面汇集的雨水全部成为渗沥液亦有悖于清污分流的原则，给废水储液池的运营带来了很大的难题。
因此，需要采取有效的工程措施，阻止恶臭气味向四周扩散，减少渗沥液量。
实用新型内容
本实用新型旨在提供一种覆盖在废水储液池顶面上能够阻止恶臭气味向四周扩散，减少渗沥液量的用于生物厌氧废水储液池的柔性密封结构。
本实用新型一种用于生物厌氧废水储液池的柔性密封结构的技术方案如下：
本实用新型一种用于生物厌氧废水储液池的柔性密封结构包括漂浮在废水储液池顶面上、与废水储液池形成闭合腔壳体的土工膜，在所述的土工膜上布置的配重管，与所述的配重管同时布置的配重管拉锚，所述的配重管拉锚利用锚固沟固定，所述的土工膜下方布置有浮力垫;所述的土工膜上还布置有排水泵井、检查孔、取样孔和走道板，所述的土工膜周围布置有集气管。
进一步地，所述的漂浮在废水储液池顶面上，与废水储液池形成闭合腔壳体的土工膜是HDPE土工膜。
进一步地，布置于所述土工膜下方的浮力垫包括侧坡浮力垫和与所述侧坡浮力垫相连的池底浮力垫。
本实用新型一种用于生物厌氧废水储液池的柔性密封结构的有益效果在于：
(1)所述密封结构可以使废水储液池封闭体内产生的废气通过集气管收集、排放，避免了恶臭的发生，同时，减少了废水储液池的渗沥液量;
(2)所述的密封结构利用HDPE土工膜自身含有的炭黑具有的抗紫外光老化的特性，使其不至于在紫外光下被分解;
(3)所述的密封结构可以在安全水位内随着污水水位的涨跌自由起落。
