申请日2014.01.16
公开(公告)日2014.07.16
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥磁强化脱水用隔膜压滤装置，包括支架和支架上水平设置若干滤板组，滤板组两侧设有止推板和压紧板，滤板组的两侧还设有电磁铁，支架的一侧设有液压装置，液压装置通过连接杆顶靠在压紧板上。此污泥磁强化脱水用隔膜压滤装置在支架上设置若干过滤组来组成板式污泥过滤装置，并在板式过滤装置的两侧设置电磁铁，在对污泥进行过滤的过程中，可接通电磁铁对板式过滤装置内的污泥进行磁强化，从而有效提高污泥过滤过程中的脱水性能及脱水效率，此实用新型用于污泥处理领域。
权利要求书

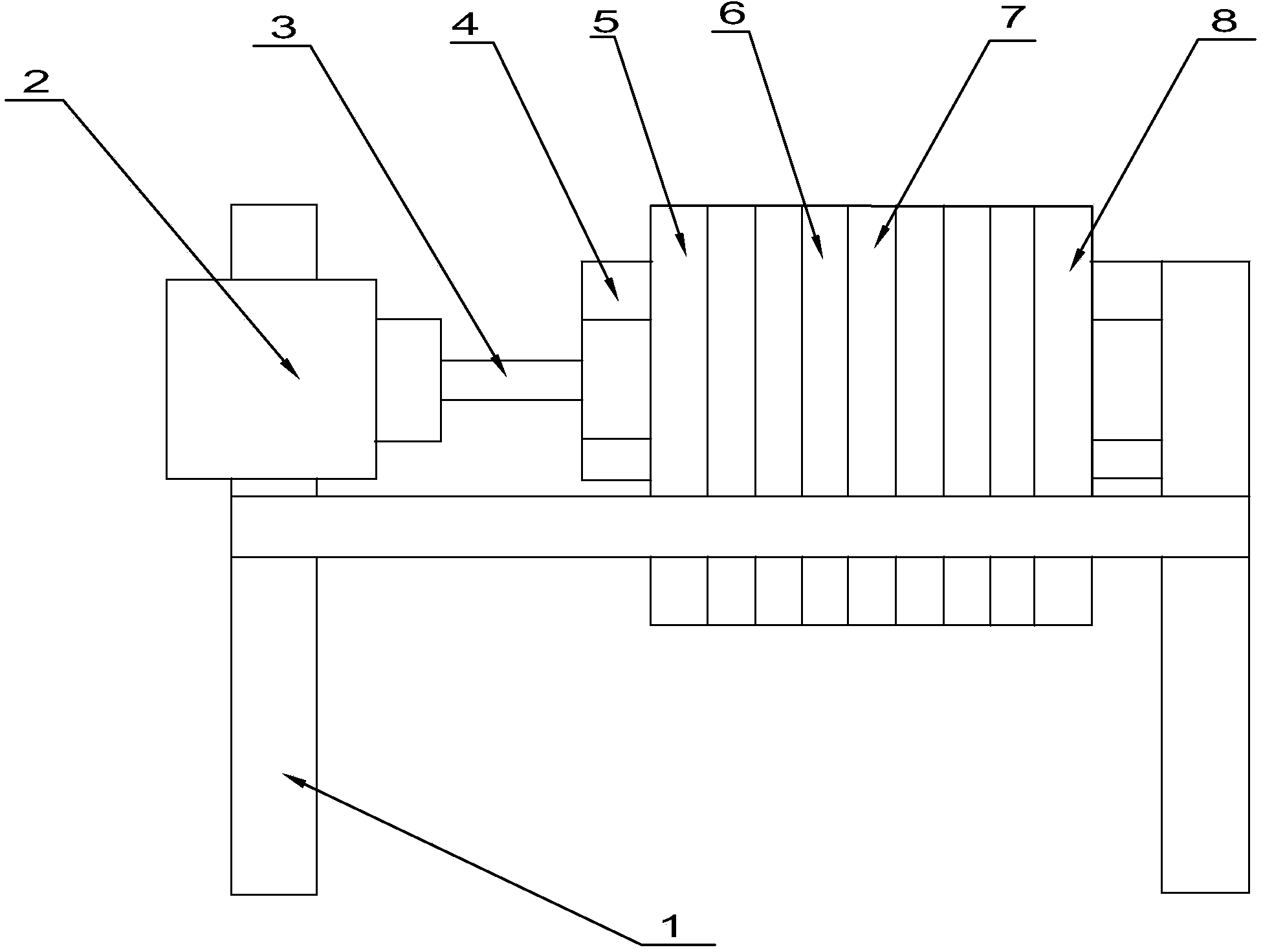

1.一种污泥磁强化脱水用隔膜压滤装置，其特征在于：包括支架(1)和所述支架(1)上水平设置若干滤板组，所述滤板组两侧设有止推板(8)和压紧板(5)，所述滤板组的两侧还设有电磁铁(4)，所述支架(1)的一侧设有液压装置(2)，所述液压装置(2)通过连接杆(3)顶靠在压紧板(5)上。
2.根据权利要求1所述的污泥磁强化脱水用隔膜压滤装置，其特征在于：所述滤板组包括彼此贴合的隔膜滤板(6)和过滤板(7)。
3.根据权利要求2所述的污泥磁强化脱水用隔膜压滤装置，其特征在于：所述隔膜滤板(6)包括隔膜(12)和设置在所述隔膜(12)外廓的框架(13)。
4.根据权利要求1～3中任意一项所述的污泥磁强化脱水用隔膜压滤装置，其特征在于：所述电磁铁(4)包括壳体(9)和设置在壳体(9)内侧的磁轭(10)，所述磁轭(10)的外侧位于壳体(9)内侧还缠绕有线圈(11)。
说明书
一种污泥磁强化脱水用隔膜压滤装置
技术领域
本实用新型涉及一种污泥脱水技术领域，特别是涉及一种污泥磁强化脱水用隔膜压滤装置。
背景技术
板框压滤机是一种间歇性固液分离设备，具有灵活、成本低、操作安全等特点。滤板是压滤机的主要过滤元件，是影响压滤机过滤效率的重要因素。物料由进料泵经滤板的进料孔注入滤室，通过滤布截留物料中的颗粒形成滤饼，滤液由出液孔排出，而隔膜滤板可再经气体或水进行隔膜腔室压榨，使滤饼含水率降至更低，从而实现固液分离。板框压滤机被广泛应用在环保和污水处理行业。目前，国内大部分污水处理厂采用板框压滤机进行污泥脱水，以解决污泥含水率高、脱水困难等问题。
磁化处理是一种改善污泥的脱水性能，提高污泥浓缩、脱水和过滤效率的新型强化手段。污泥本质上是以菌体为核心，通过胞外聚合物的缠绕作用和缔合作用、无机颗粒的吸附架桥作用及阴、阳离子的静电作用等连接在一起的絮体颗粒。
而磁化技术基于磁场的生物学效应，通过磁场能量的释放，迫使絮体颗粒细胞分解，改变其表面性质，加速表面电荷的运动属性，使细胞瓦解释放出大量间隙水，使之成为自由水，从而提高污泥的脱水程度。
然而目前关于使用外加磁场联合板式压滤装置来改善污泥脱水性能，降低压滤后滤饼的含水率，国内外均未见报道。
实用新型内容
为解决上述问题，本实用新型提供一通过外加磁场强化污泥脱水性能来提高污泥脱水效率的污泥磁强化脱水用隔膜压滤装置。
本实用新型解决其技术问题所采用的技术方案是：
一种污泥磁强化脱水用隔膜压滤装置，包括支架和支架上水平设置若干滤板组，滤板组两侧设有止推板和压紧板，滤板组的两侧还设有电磁铁，支架的一侧设有液压装置，液压装置通过连接杆顶靠在压紧板上。
进一步作为本实用新型技术方案的改进，滤板组包括彼此贴合的隔膜滤板和过滤板。
进一步作为本实用新型技术方案的改进，隔膜滤板包括隔膜和设置在隔膜外廓的框架。
进一步作为本实用新型技术方案的改进，电磁铁包括壳体和设置在壳体内侧的磁轭，磁轭的外侧位于壳体内侧还缠绕有线圈。
本实用新型的有益效果：此污泥磁强化脱水用隔膜压滤装置在支架上设置若干过滤组来组成板式污泥过滤装置，并在板式过滤装置的两侧设置电磁铁，在对污泥进行过滤的过程中，可接通电磁铁对板式过滤装置内的污泥进行磁强化，从而有效提高污泥过滤过程中的脱水性能及脱水效率。
