申请日2014.01.16
公开(公告)日2014.06.25
IPC分类号E03F7/10
摘要
污泥井的吸污装置，包括吸污管(10)、高压水管(14)和围堰板(12)，吸污管可伸入污泥井(20)中，高压水管可伸入污泥井中，围堰板可固定于吸污管的外壁，围堰板的两端可贴合于污泥井的井壁(22)，使围堰板和部分井壁环绕吸污管和高压水管，且围堰板的底部低于吸污管的底部管口。本实用新型的污泥井的吸污装置，可有效避免吸污管的底部管口的堵塞，并防止空气进入吸污管。
权利要求书
1.污泥井的吸污装置，包括：
一个可伸入污泥井(20)中的吸污管(10);
其特征在于所述的吸污装置还包括：
一个可伸入污泥井(20)中的高压水管(14);
一个可固定于所述吸污管(10)外壁的围堰板(12)，所述围堰板(12)的两端可贴合于污泥井(20)的井壁(22)，使所述围堰板(12)和部分所述井壁(22)环绕所述吸污管(10)和所述高压水管(14)，且所述围堰板(12)的底部低于所述吸污管(10)的底部管口。
2.如权利要求1所述的污泥井的吸污装置，其中还包括一个浮筒(16)，该浮筒(16)可固定于所述围堰板(12)未朝向所述吸污管(10)的一面。
3.如权利要求2所述的污泥井的吸污装置，其中所述浮筒(16)为发泡聚苯乙烯块。
4.如权利要求2所述的污泥井的吸污装置，其中所述围堰板(12)具有底板(122)。
5.如权利要求1所述的污泥井的吸污装置，其中所述围堰板(12)为可沿固定的弯折线弯折的钢板。
说明书
污泥井的吸污装置
技术领域
本实用新型涉及一种吸污装置，特别是污泥井的吸污装置。
背景技术
在城市下水管网清污作业时，一般会将吸污管伸入污泥井内，与吸污管相连的吸污泵可将污泥井内的污泥抽出。在吸污过程中，吸污管会受到污泥悬浊液的反作用力，而紧贴于板结的污泥面或井底面，造成污泥管管口堵塞，污泥无法持续进入吸污管，造成吸污不畅。另外，污泥悬浊液被抽至快要露出板结污泥面时，因为液面降低，吸污管的管口会露出液面，造成空气进入吸污管，影响吸污效果，严重时还会损坏吸污泵。
实用新型内容
本实用新型的目的是提供污泥井的吸污装置，它可以有效避免吸污管的底部管口的堵塞，并防止空气进入吸污管。

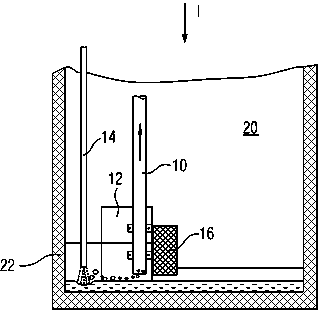

本实用新型提供了污泥井的吸污装置，包括吸污管、高压水管和围堰板，吸污管可伸入污泥井中，高压水管可伸入污泥井中，围堰板可固定于吸污管的外壁，围堰板的两端可贴合于污泥井的井壁，使围堰板和部分井壁环绕吸污管和高压水管，且围堰板的底部低于吸污管的底部管口。
在污泥井的吸污装置的一种示意性实施方式中，还包括一个浮筒，该浮筒可固定于围堰板未朝向吸污管的一面。浮筒可为发泡聚苯乙烯块。
在污泥井的吸污装置的另一种示意性实施方式中，围堰板具有底板。
在污泥井的吸污装置的又一种示意性实施方式中，围堰板为可沿固定的弯折线弯折的钢板。
在本实用新型的吸污装置中，由于围堰板的两端紧贴污泥井的井壁，在围堰板与部分井壁间形成包围吸污管和高压水管的围堰区，高压水管喷出的高压水柱冲击并击碎围堰区内的板结污泥，这样在围堰区内的吸污管口因为高压水的存在而始终处于液面下方，有效防止了空气进入吸污管道。另外，围堰板的设置抵消了吸污作业时污泥悬浊液对吸污管的反作用力，吸污管的底部管口离围堰板下端面有一定距离，给吸污管的底部端口留出了吸污空间，有效防止了因吸污管口紧贴板结污泥面或井底平面造成的管口堵塞。
