申请日2014.02.11
公开(公告)日2014.07.09
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业废水深度净化装置，包括两个沉淀池，两个沉淀池通过换向阀连接至过滤罐，过滤罐进口设置有加压器，加压器下方设置有第一过滤板，第一过滤板呈V字形，第一过滤板内设置有曝气管，第一过滤板的两端设置有填料补充段，第一过滤板下方设置有第二过滤板，第二过滤板为水平形，第二过滤板下方的过滤罐侧壁上设置有负压吸管，过滤罐底面倾斜设置，负压吸管处于高点一端，在过滤罐底面的低点一端连接有中和罐，中和罐设置有加药口和取样口，中和罐内还设置有搅拌器，中和罐的出液管中设置有Y型过滤器。本实用新型能够改进现有技术的不足，有效避免了“空洞”的产生，提高过滤效果。
权利要求书

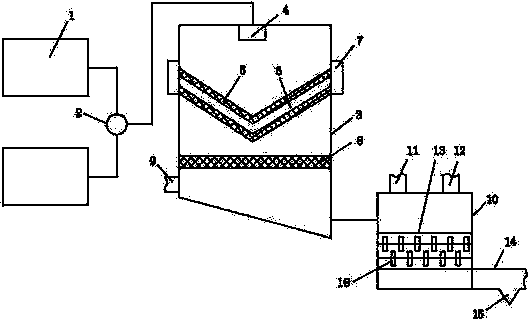

1.一种工业废水深度净化装置，其特征在于：包括两个沉淀池(1)，两个沉淀池(1)通过换向阀(2)连接至过滤罐(3)，过滤罐(3)进口设置有加压器(4)，加压器(4)下方设置有第一过滤板(5)，第一过滤板(5)呈V字形，第一过滤板(5)内设置有曝气管(6)，第一过滤板(5)的两端设置有填料补充段(7)，第一过滤板(5)下方设置有第二过滤板(8)，第二过滤板(8)为水平形，第二过滤板(8)下方的过滤罐(3)侧壁上设置有负压吸管(9)，过滤罐(3)底面倾斜设置，负压吸管(9)处于高点一端，在过滤罐(3)底面的低点一端连接有中和罐(10)，中和罐(10)设置有加药口(11)和取样口(12)，中和罐(10)内还设置有搅拌器(13)，中和罐(10)的出液管(14)中设置有Y型过滤器(15)。
2.根据权利要求1所述的工业废水深度净化装置，其特征在于：所述沉淀池(1)底面设置有排污口(16)，以排污口(16)为中心设置有螺旋形导流槽(17)。
3.根据权利要求1所述的工业废水深度净化装置，其特征在于：所述搅拌器(13)中水平设置有两组叶轮(18)，上下两组叶轮(18)交错设置。
说明书
一种工业废水深度净化装置
技术领域
本实用新型涉及一种净化过滤设备，尤其是一种工业废水深度净化装置。
背景技术
在工业废水的处理过程中，根据过滤种类的不同，需要用到不同的填料。但是不管何种填料，在使用一段时间后由于过滤压力的影响，都会出现“空洞”，造成局部的过滤失效。
实用新型内容
本实用新型要解决的技术问题是提供一种工业废水深度净化装置，能够改进现有技术的不足，有效避免了“空洞”的产生，提高过滤效果。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种工业废水深度净化装置，包括两个沉淀池，两个沉淀池通过换向阀连接至过滤罐，过滤罐进口设置有加压器，加压器下方设置有第一过滤板，第一过滤板呈V字形，第一过滤板内设置有曝气管，第一过滤板的两端设置有填料补充段，第一过滤板下方设置有第二过滤板，第二过滤板为水平形，第二过滤板下方的过滤罐侧壁上设置有负压吸管，过滤罐底面倾斜设置，负压吸管处于高点一端，在过滤罐底面的低点一端连接有中和罐，中和罐设置有加药口和取样口，中和罐内还设置有搅拌器，中和罐的出液管中设置有Y型过滤器。
作为优选，所述沉淀池底面设置有排污口，以排污口为中心设置有螺旋形导流槽。
作为优选，所述搅拌器中水平设置有两组叶轮，上下两组叶轮交错设置。
采用上述技术方案所带来的有益效果在于：本实用新型通过设置两个沉淀池，实现不间断处理。沉淀池底部的螺旋形导流槽在排污口排污时可以形成螺旋水流，提高排污口吸取污泥的能力。加压器将废水加压，喷洒在第一过滤板上，V字形的第一过滤板不仅增大了过滤面积，更重要的是当第一过滤板内的填料在产生“空洞”时，在垂直向下水流的作用下，“空洞”上部的填料向下运动，实现自动回填“空洞”。填料补充段用来盛放回填用的填料。曝气管设置在第一过滤板内，与现有设置在外侧的曝气管相比，这种方式可以提高废水的溶气量，提高填料的过滤效果。经过第一过滤板后的水流水压下降，水平设置的第二过滤板可以使废水均匀得分布在第二过滤板上，利用负压吸管产生的负压吸力是废水经过第二过滤板。由于第二过滤板不需要承受高水压，所以不会产生类似于第一过滤板的“空洞”现象。经过过滤罐过滤后的废水进入中和罐，根据废水具体成分含量的不同加入适量药剂对废水进行中和，取样口用于对中和后的废水进行取样检验。中和罐中的叶轮水平设置，可以使中和罐中产生竖直方向的循环搅拌水流，相比水平方向的循环水流可以减少中和液分层。上下两组叶轮交错设置，可以减少由于设置两组叶轮后叶轮之间的相互影响。
