申请日2014.02.12
公开(公告)日2014.07.30
IPC分类号C02F11/18; C02F11/12
摘要

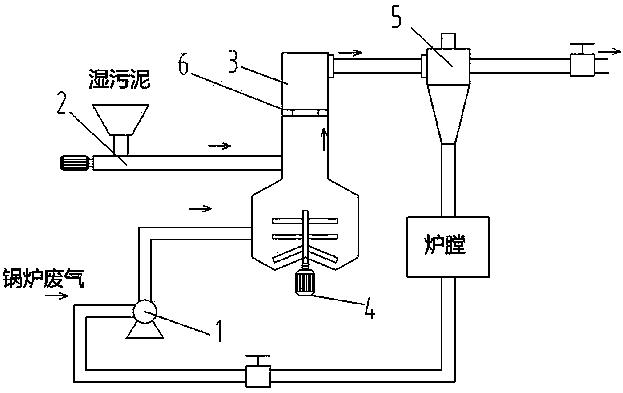

本实用新型公开了一种利用烟气余热干燥污泥的旋流喷动装置，包括流化风机、加料机、干燥塔、搅拌装置、旋风收尘器，所述的流化风机分别与锅炉排气口、干燥气进气口连接，所述的给料机通过管道连接于干燥塔的中部位置，所述的干燥塔顶部通过管道与旋风收尘器连接，所述的干燥塔底部设置有搅拌装置，所述的旋风收尘器分别外接有炉膛和除尘器，所述的干燥塔内部、给料机连接的进料口与出料口之间设置有分级器，所述的分级器为安装于干燥塔内表面的环形挡板。本实用新型通过高温高速旋流及机械搅拌的双重作用，可对污泥进行快速干燥，同时通过在干燥塔内部加装分级器，可提高污泥干燥效果。
权利要求书
1.一种利用烟气余热干燥污泥的旋流喷动装置，包括流化风机、加料机、干燥塔、搅拌装置、旋风收尘器，所述的流化风机分别与锅炉排气口、干燥气进气口连接，所述的给料机通过管道连接于干燥塔的中部位置，所述的干燥塔顶部通过管道与旋风收尘器连接，所述的干燥塔底部设置有搅拌装置，所述的旋风收尘器分别外接有炉膛和除尘器，其特征在于：所述的干燥塔内部、给料机连接的进料口与出料口之间设置有分级器，所述的分级器为安装于干燥塔内表面的环形挡板。
2.根据权利要求1所述的旋流喷动装置，其特征在于：所述的流化风机与干燥塔之间的连接管道设置有可调缩设备。
3.根据权利要求2所述的旋流喷动装置，其特征在于：所述的可调缩设备包括调缩框架、活动调节片及阀门。
4.根据权利要求3所述的旋流喷动装置，其特征在于：所述的活动调节片成错位安装。
说明书
一种利用烟气余热干燥污泥的旋流喷动装置
技术领域
本实用新型涉及一种污泥干燥处理装置，更为具体地，涉及一种利用烟气余热干燥污泥的旋流喷动装置。
背景技术
废水处理后产生的沉淀物、颗粒物和漂浮物等物质，统称为污泥;土地填埋还是我国目前污泥处置的主要方法，随着污泥量不断的增加，征地越来越困难，单纯的土地还原处理已不能满足需要， 加之污泥含有大量有机物、丰富的氮、磷以及重金属物质，含水率很高等多种有毒有害物质，不能直接作肥料或土壤改良剂，用土地还原处理又会留下新环境问题，会造成水源水质恶化，污染土壤和农作物等环境危害，因此污泥焚烧是目前较理想的处理方式，但污泥焚烧之前需先对污泥进行干燥处理，但污泥干燥处理能耗极大;另一方面，锅炉排放的废烟气热量较高，一般的处理方式是采用电除尘装置或布袋除尘装置去除废烟气中的粉尘后直接排出，虽然该处理方式已经解决了废烟气中的粉尘污染问题，但也导致了处理后的废烟气中的高温气体白白浪费，无法进行有效地回收利用。虽然目前已经开发出可利用烟气中的高热量气体对污泥进行干燥处理的装置，虽然实现了“以废治废”的想法，但干燥处理效果不太理想，在旋流喷动状态下容易将还未达到一定干燥效果的污泥带出干燥塔，从而造成污泥干燥不理想。因此，亟需开发一种能够利用烟气中的高热量气体对污泥进行干燥处理，从而达到“以废治废”的方法，并且能取得良好的干燥处理效果的装置。
发明内容
为解决上述问题，本实用新型提供了一种利用烟气余热干燥污泥的旋流喷动装置，该装置可利用烟气余热对污泥进行干燥处理，从而实现污泥的快速干燥。
为实现上述目的，本实用新型的技术方案为：
一种利用烟气余热干燥污泥的旋流喷动装置，包括流化风机、加料机、干燥塔、搅拌装置、旋风收尘器，所述的流化风机分别与锅炉排气口、干燥气进气口连接，所述的给料机通过管道连接于干燥塔的中部位置，所述的干燥塔顶部通过管道与旋风收尘器连接，所述的干燥塔底部设置有搅拌装置，所述的旋风收尘器分别外接有炉膛和除尘器，所述的干燥塔内部、给料机连接的进料口与出料口之间设置有分级器，所述的分级器为安装于干燥塔内表面的环形挡板。
所述的流化风机与干燥塔之间的连接管道设置有可调缩设备。
所述的可调缩设备包括调缩框架、活动调节片及阀门。
有益效果：本实用新型通过将锅炉排放的废烟气在除尘前经流化风机切向送入干燥塔，形成旋流，与进入的污泥发生猛烈撞击，使污泥微粒化并呈激烈的喷动流化状态，同时利用干燥塔的底部设置搅拌装置，对污泥进行机械破碎，从而达到快速干燥污泥的目的，而在干燥塔中加装分级可有效提高污泥的干燥效果，避免湿污泥在未达到干燥效果前提前排出干燥塔。
