申请日2014.01.16
IPC分类号G05B19/418
摘要
本发明公开了一种洗车污水再生利用设备的在线监管系统及方法，所述在线监管系统包括输入模块用于将洗车污水再生利用设备的设备运行状态信号以及工艺参数信息转换成数字信号后发送至中央处理模块;中央处理模块由电源模块供电，用于根据所述设备运行状态信号输出第一控制信号至输出模块，并且用于将所述工艺参数信息与预设的比较阈值进行比较，并根据比较结果输出第二控制信号至输出模块;输出模块用于根据来自中央处理模块的控制信号，控制洗车污水再生利用设备的执行部件动作。本发明所涉及的在线监管系统及方法能够实时监控洗车污水再生利用设备，并与政府主管部门的远程信息监管平台形成远程连接，便于政府部门的在线监管。
权利要求书
1.一种洗车污水再生利用设备的在线监管系统，其特征在于：
输入模块，用于将洗车污水再生利用设备的设备运行状态信号以及工艺参数信息转 换成数字信号后发送至中央处理模块;
中央处理模块，由电源模块供电，用于根据所述设备运行状态信号输出第一控制信 号至输出模块，并且用于将所述工艺参数信息与预设的比较阈值进行比较，并根据比 较结果输出第二控制信号至输出模块;
输出模块，用于根据来自中央处理模块的控制信号，控制洗车污水再生利用设备的 执行部件动作。
2.根据权利要求1所述的洗车污水再生利用设备的在线监管系统，其特征在于：所述设备 运行状态信号包括进水泵运行状态信号、风机运行状态信号、出水泵运行状态信号以 及计量泵运行状态信号;所述工艺参数信息包括进水流量信息、出水流量信息、电能 表输出信息、水流开关信息、时控开关信息、压力传感器信息、液位传感器信息以及 TDS仪表信息。
3.根据权利要求1所述的洗车污水再生利用设备的在线监管系统，其特征在于：所述洗车 污水再生利用设备的在线监管系统还包括触摸模块，该触摸模块用于实时显示洗车污 水再生利用设备的设备运行状态信号以及工艺参数信息，并且操作者通过该触摸模块 对所述设备运行状态信号以及所述中央处理模块中预设的工艺参数信息的比较阈值进 行修改。
4.根据权利要求1所述的洗车污水再生利用设备的在线监管系统，其特征在于：所述洗车 污水再生利用设备的在线监管系统还包括通信模块，该通信模块用于将所述中央处理 模块处理后的数据传送至政府主管部门的远程信息监管平台。
5.一种洗车污水再生利用设备的在线监管方法，其特征在于：所述方法包括以下步骤：
根据洗车污水再生利用设备的运行模式，使系统初始化;
读取输入信号，所述输入信号包括洗车污水再生利用设备的设备运行状态信号、 工艺参数信息以及触摸模块中由操作者输入的操作输入信号;
将上述输入信号中的工艺参数信息所对应的数字量转换成工程量;
将上述工艺参数信息与预设的比较阈值进行比较;
当所述工艺参数信息不在预设的比较阈值的高低限值之内时，输出报警信息;或 者
根据设备运行状态信号以及触摸模块中由操作者输入的操作输入信号，对洗车污 水再生利用设备输出控制信号。
6.根据权利要求5所述的洗车污水再生利用设备的在线监管方法，其特征在于：所述洗车 污水再生利用设备的运行模式包括正常模式，雨天模式以及夜间模式。
7.根据权利要求5所述的洗车污水再生利用设备的在线监管方法，其特征在于：所述方法 还包括以下步骤：将所述工艺参数信息通过通信模块传送至政府主管部门的远程信息 监管平台。
说明书
一种洗车污水再生利用设备的在线监管系统及方法
技术领域
本发明涉及洗车污水再生利用设备的监管领域，尤其涉及一种洗车污水再生利用设备 的在线监管系统及方法。
背景技术
目前，国内洗车场的循环用水设备很多只是出于满足国家政策的需要而购买，且只是 摆设，政策执行不彻底是洗车水节水技术推广当前面临的最大难题。国家也出台了更加严 厉的措施，2010年5月开始，各大城市新申请开业和市区洗车场必须安装洗车水循环设 备，否则不予办理工商登记及年审，随着社会车辆的迅猛增加，人们自觉节水意识的不断 加强，洗车水再生利用设备的规范性、高效性、可行性以及可监管性等问题都是需要解决 的问题。现有的洗车污水处理设备由于各自独立运行，因此难以实施监管，使得政府监管 部门不能灵活、完善地对设备是否运行进行监控，造成洗车场对洗车污水设备闲置、应付 检查等情况比较突出。
因此现有的洗车污水再生利用设备存在如下缺陷和不足：出水水质不好，处理运行费 用高，操作不灵活，适用性差，不易监管。
发明内容
本发明的目的在于提供一种洗车污水再生利用设备的在线监管系统及方法，以便实现 实时监控洗车污水再生利用设备，并将该在线监管系统与政府主管部门的远程信息监管平 台形成远程连接，便于政府部门对洗车污水再生利用设备的在线监管。

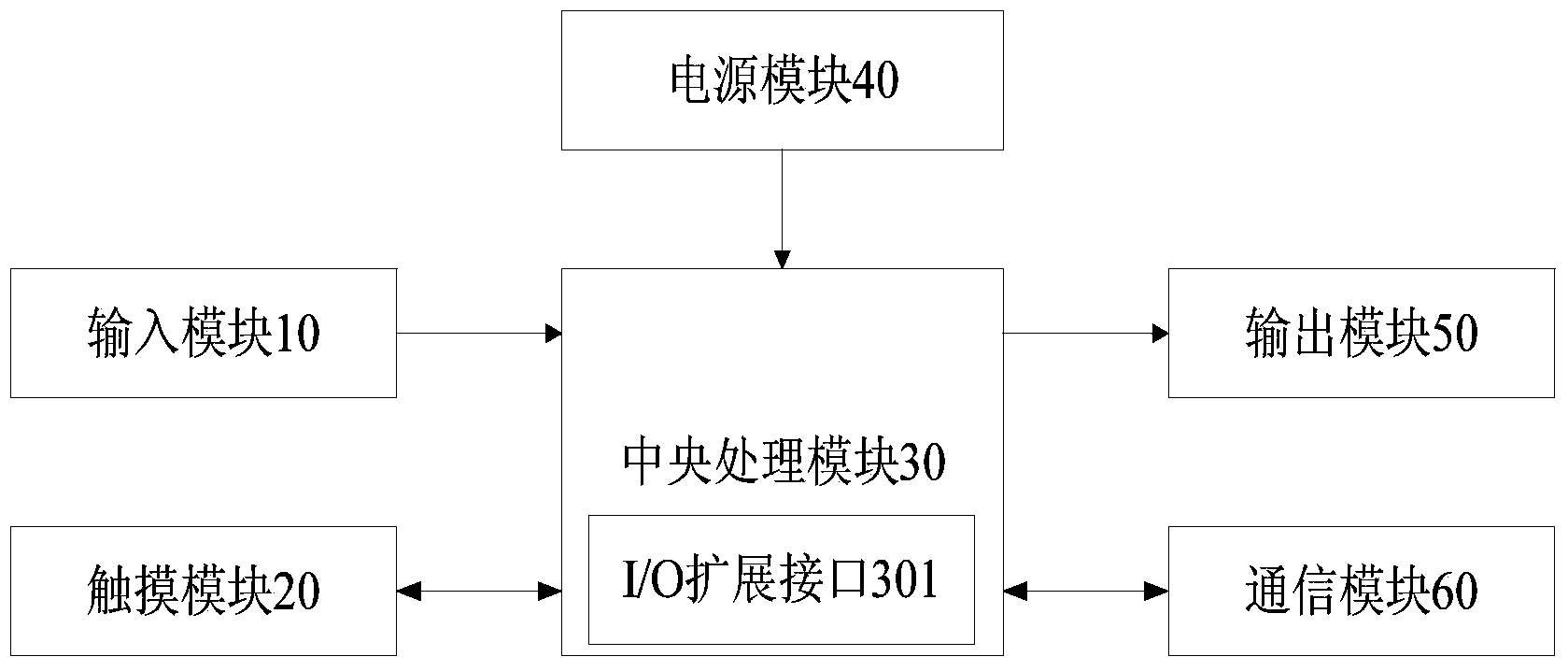

为实现上述目的，本发明的一方面提出了一种洗车污水再生利用设备的在线监管系 统，其中：
输入模块，用于将洗车污水再生利用设备的设备运行状态信号以及工艺参数信息转换 成数字信号后发送至中央处理模块;
中央处理模块，由电源模块供电，用于根据所述设备运行状态信号输出第一控制信号 至输出模块，并且用于将所述工艺参数信息与预设的比较阈值进行比较，并根据比较结果 输出第二控制信号至输出模块;
输出模块，用于根据来自中央处理模块的控制信号，控制洗车污水再生利用设备的执 行部件动作。
本发明的该方案的有益效果在于能够通过洗车污水再生利用设备的设备运行状态信 号以及工艺参数信息来实时控制洗车污水再生利用设备的执行部件动作。
优选的是，所述设备运行状态信号包括进水泵运行状态信号、风机运行状态信号、出 水泵运行状态信号以及计量泵运行状态信号;所述工艺参数信息包括进水流量信息、出水 流量信息、电能表输出信息、水流开关信息、时控开关信息、压力传感器信息、液位传感 器信息以及TDS仪表信息。
优选的是，所述洗车污水再生利用设备的在线监管系统还包括触摸模块，该触摸模块 用于实时显示洗车污水再生利用设备的设备运行状态信号以及工艺参数信息，并且操作者 通过该触摸模块对所述设备运行状态信号以及所述中央处理模块中预设的工艺参数信息 的比较阈值进行修改。
优选的是，所述洗车污水再生利用设备的在线监管系统还包括通信模块，该通信模块 用于将所述中央处理模块处理后的数据传送至政府主管部门的远程信息监管平台。
本发明的另一方面提出了一种洗车污水再生利用设备的在线监管方法，所述方法包括 以下步骤：
根据洗车污水再生利用设备的运行模式，使系统初始化;
读取输入信号，所述输入信号包括洗车污水再生利用设备的设备运行状态信号、工 艺参数信息以及触摸模块中由操作者输入的操作输入信号;
将上述输入信号中的工艺参数信息所对应的数字量转换成工程量;
将上述工艺参数信息与预设的比较阈值进行比较;
当所述工艺参数信息不在预设的比较阈值的高低限值之内时，输出报警信息;或者
根据设备运行状态信号以及触摸模块中由操作者输入的操作输入信号，对洗车污水再 生利用设备输出控制信号。
本发明的该方案的有益效果在于通过上述方法能够实现洗车污水再生利用设备的在 线监管。
优选的是，所述洗车污水再生利用设备的运行模式包括正常模式，雨天模式以及夜间 模式。
优选的是，所述方法还包括以下步骤：将所述工艺参数信息通过通信模块传送至政府 主管部门的远程信息监管平台。
