申请日2014.04.23
公开(公告)日2014.10.15
IPC分类号G01N1/16
摘要
本实用新型涉及一种污水沉降罐多段取样器，包括取样筒、取样口塞、拉环和防静电测量拉绳，其特征在于：取样筒由三个(或多个)独立的互相隔离的取样腔组成，每个取样腔上端和底部的侧面都有独立的取样口和放液阀。使用时，将取样器投入沉降罐，一次可提取沉降罐不同深度的三个(或多个)液样。
权利要求书
1.一种污水沉降罐多段取样器，包括取样筒、取样口塞、拉环和防静电测量拉绳组成，取样筒由多个独立的互相隔离的三个取样腔组成，每个取样腔上端和底部的侧面都有独立的取样口和放液阀，使用时，将取样器投入污水沉降罐，一次可取罐内多个不同深度的液样。
2.根据权利要求1所述的污水沉降罐多段取样器，其特征在于：取样筒由铜材制作，下端配有锥状铅制加重体。
3.根据权利要求1所述的污水沉降罐多段取样器，其特征在于：防静电测量拉绳表面有尺的刻度，拉绳芯是与取样筒接地端子牢固连接的导线。
说明书
污水沉降罐多段取样器
技术领域
本实用新型涉及一种污水沉降罐多段取样器。
背景技术
油田生产的采出液，含油、水和泥沙等混合物。原油生产过程中，采出液进入污水沉降罐后，比重小的油上浮，比重大的泥沙下沉，中间为油水混合物过度层，随着时间的推移，油层、过度层和水层的厚度都在不断变化，为了保证原油生产的正常运行必须及时掌握罐内油层厚度、过度层厚度和水层高度等介质变化情况，为此生产管理人员必须定时上罐用取样器提取沉降罐不同深度液样。
现有技术中，取样器是一只有一个取样腔的管状、筒状或瓶状容器，操作人员每次投入容器中只能取某一深度一个液样。
发明内容

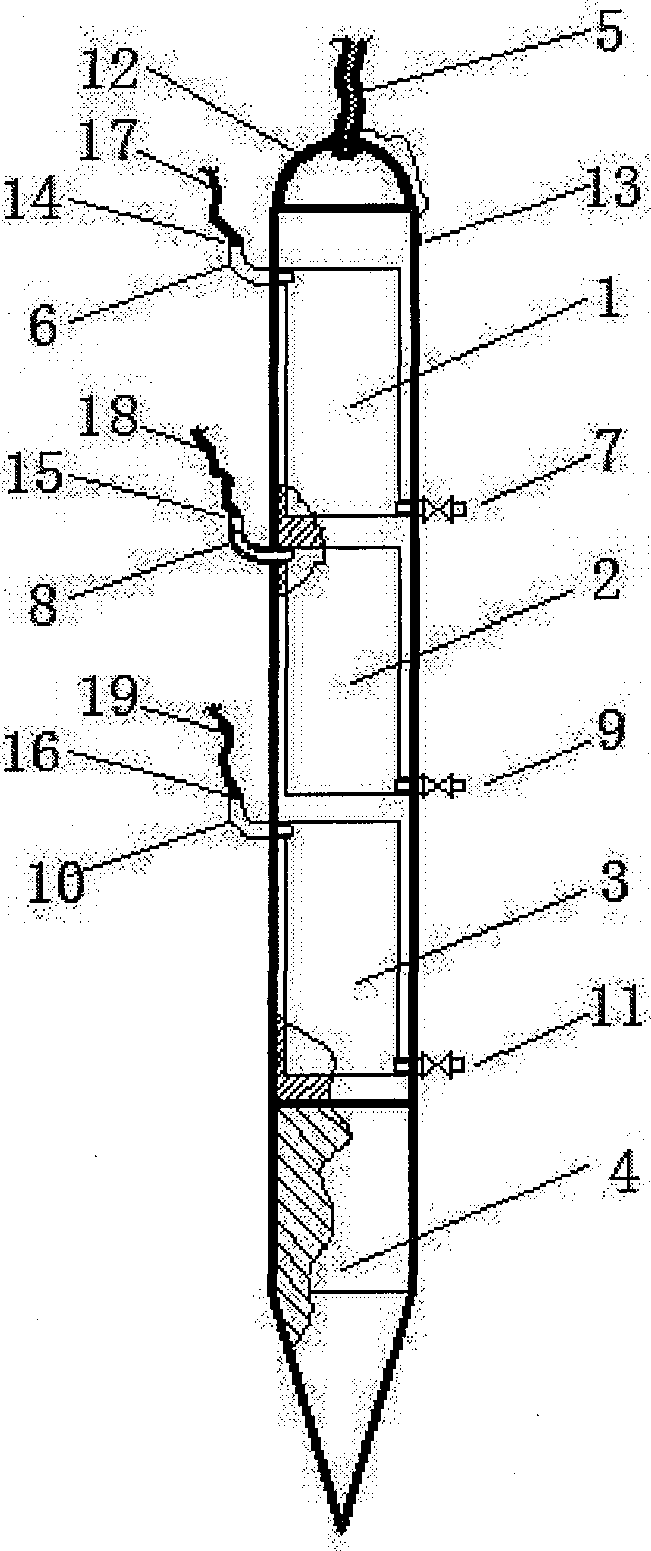

一种污水沉降罐多段取样器，包括取样筒、取样口塞、拉环和测量拉绳组成，取样筒由多个独立的互相隔离的取样腔组成，每个取样腔上端和底端的侧面都有独立的进液孔和放液阀。
取样筒用铜材制造，下端装有铅制底端锥状加重体。
防静电测量拉绳表面有尺的刻度，拉绳芯是金属软导线。
本发明有益效果
现有技术取样器只有一个取样腔，操作人员投入一次取样器只能提取罐内某一深度一个液样，由于污水沉降罐高度都在12m以上，按生产工艺要求，每隔33cm左右取一个样，沉降罐每次取样得操作30～40次，费工、费力、费时。另外，沉降过程是随时的，由于操作人员完成一次沉降罐取样，需要把取样器投入/拉出30～40次，时间较长，因此取出液样，不能保证液样及时性，而用多段取样器，一次同时可取罐内多个不同深度样品，不但省工、省时，还保证取出的液样及时性，操作人员通过对液样成份化验分析制定科学有效的处理方案，保证原油生产正常运行。
