申请日2014.04.23
公开(公告)日2014.09.17
IPC分类号C02F9/14
摘要
本实用新型涉及一种垃圾渗滤液处理系统。其目的是为了提供一种结构简单、净化效果好、维护运营成本低的垃圾渗滤液处理系统。本实用新型包括调节池、均衡池、反硝化池、好氧生化池、超滤装置、纳滤装置、反渗透装置和污泥回收装置。调节池、均衡池、反硝化池、好氧生化池、超滤装置、纳滤装置和反渗透装置依次连接。调节池与均衡池之间、均衡池与反硝化池之间、超滤装置、纳滤装置与反渗透装置之间分别安装有水泵。超滤装置的浓缩液出口与反硝化池进水口连接，反硝化池的污泥排放口与污泥回收装置的进液口连接，污泥回收装置的液体排放口与均衡池的进水口连接，污泥回收装置的污泥排出口、纳滤装置和反渗透装置的浓缩液出口与回灌填埋场连接。
权利要求书

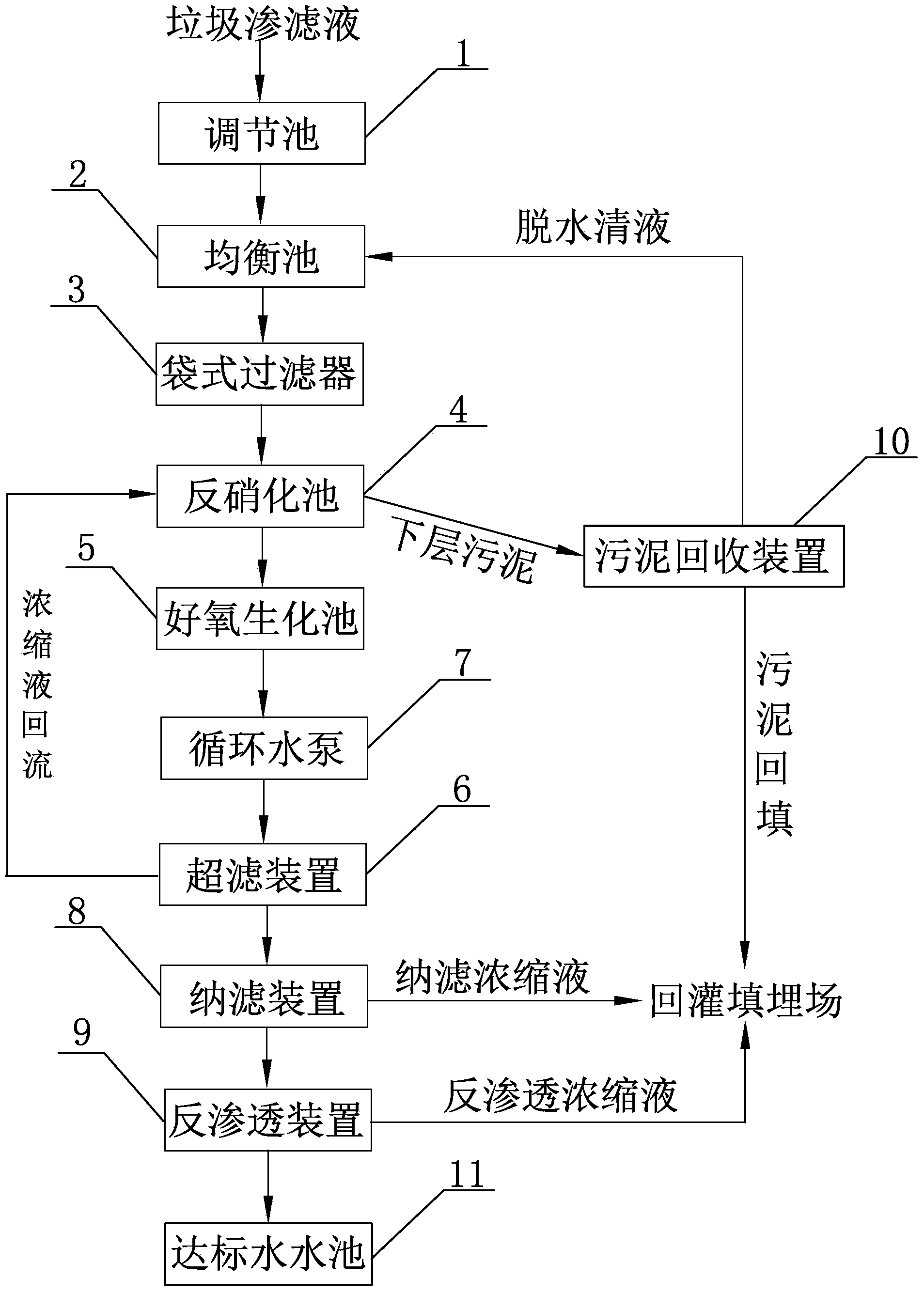

1.一种垃圾渗滤液处理系统，包括调节池(1)、均衡池(2)、反硝化池(4)和好氧生化池(5)， 调节池(1)的进水口与垃圾渗滤液管道连接，调节池(1)的排水口与均衡池(2)的进水口连接，均 衡池(2)的排水口与反硝化池(4)的进水口连接，反硝化池(4)的排水口与好氧生化池(5)的进水 口连接，其特征在于：还包括超滤装置(6)、纳滤装置(8)、反渗透装置(9)和污泥回收装置(10)， 好氧生化池(5)的排水口与超滤装置(6)的进水阀门连接，好氧生化池(5)与超滤装置(6)之间的 管道上安装有循环水泵(7)，超滤装置(6)的渗透液出口与纳滤装置(8)的入水口连接，纳滤装置 (8)的渗透液出口与反渗透装置(9)的给水进口连接，反渗透装置(9)的渗透液出口与达标水水池 (11)连接，超滤装置(6)上的浓缩液回流口与反硝化池(4)的进水口连接，反硝化池(4)的下部设 置污泥排放口与污泥回收装置(10)的进液口连接，污泥回收装置(10)上部的液体排放口与均衡 池(2)的进水口连接，污泥回收装置(10)下部设置有污泥排出口，纳滤装置(8)下部和反渗透装 置(9)下部分别设置有浓缩液出口。
2.根据权利要求1所述的垃圾渗滤液处理系统，其特征在于：所述调节池(1)与均衡池(2) 之间安装有第一污水提升泵，均衡池(2)与反硝化池(4)之间安装有第二污水提升泵。
3.根据权利要求1所述的垃圾渗滤液处理系统，其特征在于：所述均衡池(2)与反硝化池 (4)之间还安装有袋式过滤器(3)。
4.根据权利要求1所述的垃圾渗滤液处理系统，其特征在于：所述各装置之间通过管道 连接。
5.根据权利要求1所述的垃圾渗滤液处理系统，其特征在于：所述污泥回收装置(10)的 污泥排出口、纳滤装置(8)的浓缩液出口和反渗透装置(9)的浓缩液出口都与回灌填埋场连接。
说明书
垃圾渗滤液处理系统
技术领域
本实用新型涉及废水处理领域，特别是涉及一种垃圾渗滤液处理系统。
背景技术
现阶段，我国的城市生活垃圾采用卫生填埋处理的主流趋势已经形成，但在相当长的一 个时期内，卫生填埋场渗沥液的处理依然是件十分艰巨的事。因此，加强填埋作业及渗沥液 处理的工程技术要求，全面考虑生活垃圾填埋污染控制已势在必行。垃圾渗沥液的性质与垃 圾的种类、性质、垃圾的填埋方式、覆盖情况、降雨及蒸发等都有很大的关系，其浓度和性 质也随时间呈高度的动态变化关系，主要取决于垃圾场的使用年限和取样时填埋场所处的阶 段;垃圾填埋方式对渗沥液的水质具有一定的影响，如增加垃圾的填埋密度，即可减少垃圾 的含水量和土壤的渗水量，限制外来水进入填埋场，由此可推迟垃圾中有机成分的降解作用， 使渗沥液的浓度降低，延长渗沥液的产生时间;而在垃圾的透水性能相同时，填埋场越深， 渗沥液在填埋场内滞留时间越长，渗沥液所含组分的浓度越高。垃圾填埋后，随着填埋时间 的增长，垃圾中有机物的降解速率、垃圾的持水能力和水渗透性能均发生变化，所产生的渗 沥液根据性质不同在填埋场不同填埋时间内是不同的。垃圾渗沥液属于高浓度有机废水，由 于其所含有机污染物浓度高，流动缓慢，渗沥液持续时间长，如果填埋场不能采取良好的渗 沥液收集、导排、处理等措施，一旦进入地表水体或渗入地下水，都会对水体造成严重的污 染，其对地下水的污染程度取决于渗沥液的量、渗滤的速度、垃圾的填埋年限、垃圾性质、 填埋垃圾的量及垃圾填埋场的工程措施及管理等。
垃圾填埋场防渗工程措施采取不当时或没有采取防渗措施时，渗沥液会渗入土壤，如果 其渗入速度超过了净化速度，则会破坏自然动态平衡，导致土壤正常功能的失调，土壤质量 下降，严重的会造成土壤使用功能下降或丧失。因此，垃圾渗滤液的处理已经到了不容忽视 的地步，它是继工业废水处理后的又一项难处理废水。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、净化效果优异、维护费用和运营成 本都大大降低的垃圾渗滤液处理系统。
本实用新型垃圾渗滤液处理系统，包括调节池、均衡池、反硝化池和好氧生化池，调节 池的进水口与垃圾渗滤液管道连接，调节池的排水口与均衡池的进水口连接，均衡池的排水 口与反硝化池的进水口连接，反硝化池的排水口与好氧生化池的进水口连接，其中：还包括 超滤装置、纳滤装置、反渗透装置和污泥回收装置，好氧生化池的排水口与超滤装置的进水 阀门连接，好氧生化池与超滤装置之间的管道上安装有循环水泵，超滤装置的渗透液出口与 纳滤装置的入水口连接，纳滤装置的渗透液出口与反渗透装置的给水进口连接，反渗透装置 的渗透液出口与达标水水池连接，超滤装置上的浓缩液回流口与反硝化池的进水口连接，反 硝化池的下部设置污泥排放口与污泥回收装置的进液口连接，污泥回收装置上部的液体排放 口与均衡池的进水口连接，污泥回收装置下部设置有污泥排出口，纳滤装置下部和反渗透装 置下部分别设置有浓缩液出口。
本实用新型垃圾渗滤液处理系统，其中所述调节池与均衡池之间安装有第一污水提升泵， 均衡池与反硝化池之间安装有第二污水提升泵。
本实用新型垃圾渗滤液处理系统，其中所述均衡池与反硝化池之间还安装有袋式过滤器。
本实用新型垃圾渗滤液处理系统，其中所述各装置之间通过管道连接。
本实用新型垃圾渗滤液处理系统，其中所述污泥回收装置的污泥排出口、纳滤装置的浓 缩液出口和反渗透装置的浓缩液出口都与回灌填埋场连接。
本实用新型垃圾渗滤液处理系统与现有技术不同之处在于：本实用新型结构简单、净化 效果优异、大大降低了系统的维护费用和运营成本。采用微生物的反硝化作用、硝化作用、 亚硝化作用和氧化分解作用，去除掉垃圾渗滤液中的氨氮和有机物杂质，采用超滤技术、纳 滤技术和反渗透技术相结合，对渗滤液中的剩余颗粒和杂质进行逐层过滤，最终所得的滤液 可以达到达标水的要求。在过滤过程中产生的污泥，上层污泥返回处理系统重新进行净化处 理，下层污泥已达到填埋要求，直接排入回灌填埋场进行填埋，不会对周边环境、土壤和地 下水源造成破坏。同时在系统中加入第一污水提升泵、第二污水提升泵和循环水泵，增加了 供水的流速，在过滤时增加了水的流量，减少了过滤膜上杂质的附着量，降低了杂质对过滤 膜的污染，使过滤膜的使用寿命大大增加，减少了系统后期的维护费用和运营成本。
