申请日2014.01.17
公开(公告)日2014.07.09
IPC分类号C02F9/04
摘要
本实用新型涉及有机物污染土壤修复污水处理系统，属机械设备类。有机物污染土壤修复污水处理系统由进水提升泵、混凝沉淀器、加药装置、混凝沉淀器提升泵、石英砂过滤器、石英砂过滤器中间水箱、石英砂过滤器提升泵、石英砂过滤器反洗泵、空压机、冷干机、吸干机、臭氧发生器、氧化塔、氧化塔提升泵、石英砂过滤器、活性炭过滤器中间水箱、活性炭过滤器反洗泵、出水提升泵组成，本实用新型的污水处理系统采用了混凝、臭氧化处理，改变了以往处理有机污水采用化学方法带来的二次污染，采用生物法耗时长、运行管理复杂等状况，有效的提高了污水处理效果，COD、SS等主要污染物去除率均高达90%以上，占地面积小，自动化程度高、无二次污染，适应于有机物污染土壤修复污水的处理。
权利要求书

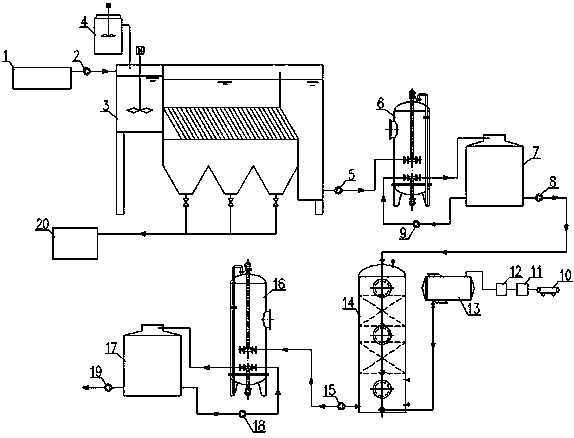

1.有机物污染土壤修复污水处理系统，其特征在于：所述污水处理系统主要由污水调节池(1)、混凝沉淀器(3)、石英砂过滤器(6)、石英砂过滤器中间水箱(7)、氧化塔(14)、活性炭过滤器(16)、活性炭过滤器中间水箱(17)组成，其中，调节池(1)通过管道连接到混凝沉淀器(3)的进水口，连接管道中设有进水提升泵(2)，加药装置(4)的药剂通过管道连接到混凝沉淀器(3)，混凝沉淀器(3)的污泥出口通过管道连接到污泥池(20)的进口，混凝沉淀器(3)的出水口通过管道连接到混凝沉淀器提升泵(5)的进口，混凝沉淀器提升泵(5)的出口通过管道连接至石英砂过滤器(6)的进水口，石英砂过滤器(6)的出水口通过管道连接到石英砂过滤器中间水箱(7)的进水口，石英砂过滤器中间水箱(7)的第一出水口通过管道连接至石英砂过滤器反洗泵(9)的进口，石英砂过滤器反洗泵(9)的出口通过管道连接至石英砂过滤器(6)的反洗进水口，石英砂过滤器中间水箱(7)的第二出水口通过管道连接至石英砂过滤器提升泵(8)的进口，石英砂过滤器提升泵(8)的出水口通过管道连接至氧化塔(14)的进水口，空压机(10)通过管道连接至冷干机(11)的进气口，冷干机(11)的出气口通过管道连接至吸干机(12)的进气口，吸干机(12)的出气口通过管道连接至臭氧发生器(13)的进气口，臭氧发生器(13)的出气口通过管道连接至氧化塔(14)的进气口，氧化塔(14)的出水口通过管道连接至氧化塔提升泵(15)的进口，氧化塔提升泵(15)的出口通过管道连接至活性炭过滤器(16)的进水口，活性炭过滤器(16)的出水口通过管道连接到活性炭过滤器中间水箱(17)的进水口，活性炭过滤器中间水箱(17)的第一出水口通过管道连接至活性炭过滤器反洗泵(18)的进口，活性炭过滤器反洗泵(18)的出口通过管道连接至活性炭过滤器(17)的反洗进水口，活性炭过滤器中间水箱(17)的第二出水口通过管道连接至出水提升泵(19)的进口，出水提升泵(19)的出口通过管道排入市政管网。
2.如权利要求1所述的有机物污染土壤修复污水处理系统，其特征在于：所述臭氧发生器(13)采用空气源臭氧发生器。
3.如权利要求1所述的有机物污染土壤修复污水处理系统，其特征在于：所述氧化塔(14)内部分两室，上层为多相接触室，下层为水封集水室。
4.如权利要求3所述的有机物污染土壤修复污水处理系统，其特征在于：所述多相接触室采用两层负载催化剂的活性炭填料层。
说明书
有机物污染土壤修复污水处理系统
技术领域
本实用新型涉及有机物污染土壤修复污水处理系统，属机械设备类。
背景技术
染料厂生产场地污染土壤修复产生大量的污水，污水成分复杂且含量高，具有高浓度、高色度等特点，并含有难生物降解的有机物质，造成严重的水质污染。针对有机污染土壤的修复主要采用常温解吸与化学氧化技术。对于浅层地下水，在修复开挖的过程中，均需通过基坑排水排至污水处理系统处理达标后排放。
处理高浓度有机废水有诸多工艺，目前国内外主要有吸附法、氧化法、化学混凝法、、生物法等。
高浓度有机废水处理中，吸附法主要应用于预处理和深度处理。吸附法主要有活性炭吸附、粉煤灰吸附、硅藻土吸附等。活性炭吸附面积大，有很强的吸附能力和选择性，对水中溶解性有机物非常有效，但不能去除水中的胶体和疏水性染料，而且再生难度大，易流失，需不断补充，运行费用大。化学混凝法是染料废水处理的常用方法，但化学混凝法运行费用较高，泥渣量多且脱水困难，对亲水性染料处理效果差。采用生物法处理高浓度有机废水，废水水质波动大，种类多，毒性高，对温度和pH条件要求较苛刻的微生物很难适应。
发明内容
针对上述存在的问题，本实用新型的目的在于提供一种能够高效的处理有机物污染土壤修复污水的技术。
为实现上述目的，本实用新型的技术解决方案为：
有机物污染土壤修复污水处理系统，其特征在于所述污水处理系统主要由污水调节池、混凝沉淀器、石英砂过滤器、石英砂过滤器中间水箱、氧化塔、活性炭过滤器、活性炭过滤器中间水箱组成。调节池通过管道连接到混凝沉淀器的进水口，连接管道中设有进水提升泵，加药装置的药剂通过管道连接到混凝沉淀器，混凝沉淀器的污泥出口通过管道连接到污泥池的进口，混凝沉淀器的出水口通过管道连接到混凝沉淀器提升泵的进口，混凝沉淀器提升泵的出口通过管道连接至石英砂过滤器的进水口，石英砂过滤器的出水口通过管道连接到石英砂过滤器中间水箱的进水口，石英砂过滤器中间水箱的第一出水口通过管道连接至石英砂过滤器反洗泵的进口，石英砂过滤器反洗泵的出口通过管道连接至石英砂过滤器的反洗进水口，石英砂过滤器中间水箱的第二出水口通过管道连接至石英砂过滤器提升泵的进口，石英砂过滤器提升泵的出水口通过管道连接至氧化塔的进水口，空压机通过管道连接至冷干机的进气口，冷干机的出气口通过管道连接至吸干机的进气口，吸干机的出气口通过管道连接至臭氧发生器的进气口，臭氧发生器的出气口通过管道连接至氧化塔的进气口，氧化塔的出水口通过管道连接至氧化塔提升泵的进口，氧化塔提升泵的出口通过管道连接至活性炭过滤器的进水口，活性炭过滤器的出水口通过管道连接到活性炭过滤器中间水箱的进水口，活性炭过滤器中间水箱的第一出水口通过管道连接至活性炭过滤器反洗泵的进口，活性炭过滤器反洗泵的出口通过管道连接至活性炭过滤器的反洗进水口，活性炭过滤器中间水箱的第二出水口通过管道连接至出水提升泵的进口，出水提升泵的出口通过管道排入市政管网。
所述混凝沉淀器由混凝区、pH调节区、沉淀区和溶液缓冲区组成。沉淀区采用斜板沉淀，下部采用棱锥斗，锥角为50~60°。
所述臭氧发生器采用空气源臭氧发生器。
所述氧化塔内部分两室，上层为多相接触室，下层为水封集水室。
所述多相接触室采用两层负载催化剂的活性炭填料层。
由于采用以上技术方案，本实用新型的污水处理系统采用了混凝、催化氧化处理，改变了以往处理有机污水采用化学方法带来的二次污染、采用生物法耗时长、运行管理复杂等状况，有效的提高了污水处理效果，COD、SS等主要污染物去除率均高达90%以上，占地面积小，自动化程度高、无二次污染，适应于有机物污染土壤修复污水的处理。
有机物污染土壤修复污水处理系统前段采用混凝沉淀法，通过投加适量的絮凝剂，经过充分的混合、反应，使污水中微小悬浮颗粒和胶体颗粒互相产生凝聚作用，成为颗粒较大而且易于沉淀的絮凝体，再经斜管沉淀得以去除。混凝法不仅能有效地去除废水中的固体悬浮物和颜色，而且也能去除一部分COD物质。
氧化塔填料采用负载催化剂的活性炭填料，活性炭是由微小结晶和非结晶部分混合组成的碳素物质，活性炭表面含有大量的酸性或碱性基团，使活性炭不仅具有吸附能力，而且还具有催化能力。活性炭负载的催化剂具有高效催化活性，能有效催化活化臭氧分子，
提高了臭氧的降解效果和利用率。
本实用新型的污水处理系统具有处理效果好、占地面积小、自动化程度高、运行管理简单、无二次污染等其他方法无法取代的优点，适应于有机物污染土壤修复污水的处理。
