申请日2014.04.23
公开(公告)日2014.09.24
IPC分类号C02F3/00
摘要
本实用新型涉及一种用于处理污水生化反应池液面漂浮物的可旋转撇渣器，其安装于污水生化反应池上，其包括工作桥、驱动装置、连杆、浮渣槽以及撇浮渣管;其中，所述工作桥上设有一机座;所述驱动装置通过一上销轴铰接于机座;所述连杆上端连接驱动装置，下端通过一下销轴铰接于撇浮渣管上;所述浮渣槽固持于工作桥底部的一端，其和撇浮渣管连通;所述撇浮渣管一端通过一旋转法兰安装于浮渣槽上，另一端通过另一旋转法兰安装于污水生化反应池的侧壁上。本实用新型的用于处理污水生化反应池液面漂浮物的可旋转撇渣器具有结构简单﹑功率耗用小﹑撇渣效率高﹑维护方便﹑运行稳定等诸多优点。
权利要求书
1.一种用于处理污水生化反应池液面漂浮物的可旋转撇渣器，其安装于 污水生化反应池上，其特征在于：包括工作桥、驱动装置、连杆、浮渣槽以 及撇浮渣管;其中，所述工作桥上设有一机座;所述驱动装置通过一上销轴 铰接于机座;所述连杆上端连接驱动装置，下端通过一下销轴铰接于撇浮渣 管上;所述浮渣槽固持于工作桥底部的一端，其和撇浮渣管连通;所述撇浮 渣管一端通过一旋转法兰安装于浮渣槽上，另一端通过另一旋转法兰安装于 污水生化反应池的侧壁上。
2.如权利要求1所述的用于处理污水生化反应池液面漂浮物的可旋转撇 渣器，其特征在于：于所述撇浮渣管和工作桥之间连接有若干吊架。
3.如权利要求1所述的用于处理污水生化反应池液面漂浮物的可旋转撇 渣器，其特征在于：于所述撇浮渣管上设有一吊耳;所述连杆通过下销轴铰 接于撇浮渣管的吊耳上。
4.如权利要求1所述的用于处理污水生化反应池液面漂浮物的可旋转撇 渣器，其特征在于：于所述撇浮渣管上开设有若干槽口。
说明书
一种用于处理污水生化反应池液面漂浮物的可旋转撇渣器
【技术领域】
本实用新型涉及一种撇渣器，具体涉及一种用于处理污水生化反应池液 面漂浮物的可旋转撇渣器，属于污水处理配套设备技术领域。
【背景技术】
在工业污水处理厂生化反应池的液面上，常常漂浮有大量的浮渣﹑油﹑ 泡沫等漂浮物，若不及时清理会造成大面积的池面污染，影响水质﹑产生异 味。
目前，清除这些液面漂浮物主要采用在液面上拦挡﹑打捞﹑汇集﹑排放 的方式进行清理，不仅费事费力，清理效果也不理想。
因此，为解决上述技术问题，确有必要提供一种新型的用于处理污水生 化反应池液面漂浮物的可旋转撇渣器，以克服现有技术中的所述缺陷。
【实用新型内容】
为解决上述问题，本实用新型的目的在于提供一种结构简单﹑功率耗用 小﹑撇渣效率高﹑维护方便﹑运行稳定的用于污水生化反应池液面漂浮物处 理的可旋转撇渣器。

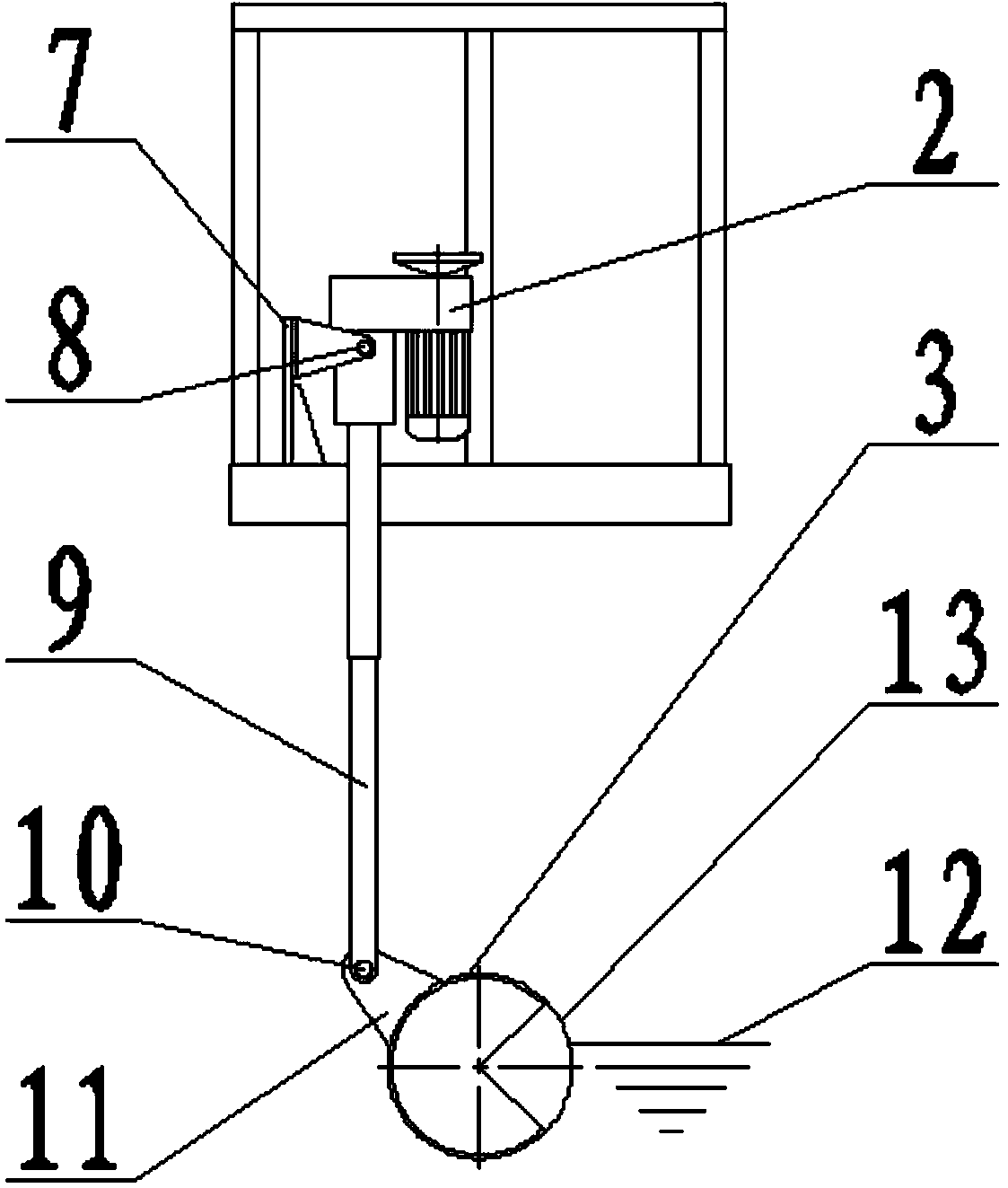

为实现上述目的，本实用新型采取的技术方案为：一种用于处理污水生 化反应池液面漂浮物的可旋转撇渣器，其安装于污水生化反应池上，其包括 工作桥、驱动装置、连杆、浮渣槽以及撇浮渣管;其中，所述工作桥上设有 一机座;所述驱动装置通过一上销轴铰接于机座;所述连杆上端连接驱动装 置，下端通过一下销轴铰接于撇浮渣管上;所述浮渣槽固持于工作桥底部的 一端，其和撇浮渣管连通;所述撇浮渣管一端通过一旋转法兰安装于浮渣槽 上，另一端通过另一旋转法兰安装于污水生化反应池的侧壁上。
本实用新型的用于处理污水生化反应池液面漂浮物的可旋转撇渣器进一 步设置为：于所述撇浮渣管和工作桥之间连接有若干吊架。
本实用新型的用于处理污水生化反应池液面漂浮物的可旋转撇渣器进一 步设置为：于所述撇浮渣管上设有一吊耳;所述连杆通过下销轴铰接于撇浮 渣管的吊耳上。
本实用新型的用于处理污水生化反应池液面漂浮物的可旋转撇渣器还设 置为：于所述撇浮渣管上开设有若干槽口。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的用于处 理污水生化反应池液面漂浮物的可旋转撇渣器具有结构简单﹑功率耗用小﹑ 撇渣效率高﹑维护方便﹑运行稳定等诸多优点。
