申请日2014.04.23
公开(公告)日2014.09.24
IPC分类号C02F11/14; C02F11/12
摘要
本实用新型提供了一种污泥处理系统，其包括有压滤机，所述压滤机包括机架、压滤装置、出泥口、进料口、气动控制系统、冲洗装置，其还包括混合器、溶药搅拌装置、加药泵、污泥泵、污泥管、空气压缩机和冲洗泵，所述混合器连接压滤机的进料口，所述溶药搅拌装置通过管道与加药泵的一端相连，加药泵的另一端通过管道与混合器相连，所述污泥泵的一端连接污泥管，污泥泵的另一端通过管道连接混合器，所述冲洗泵通过管道连接压滤机的冲洗装置，所述空气压缩机连接压滤机的气动控制系统。本实用新型通过泥药混合的方式，将污泥变成凝聚体，再将凝聚体的污泥压滤机压滤得到泥饼。具有污泥处理效果高、处理工艺简单、成本低的特点。
权利要求书

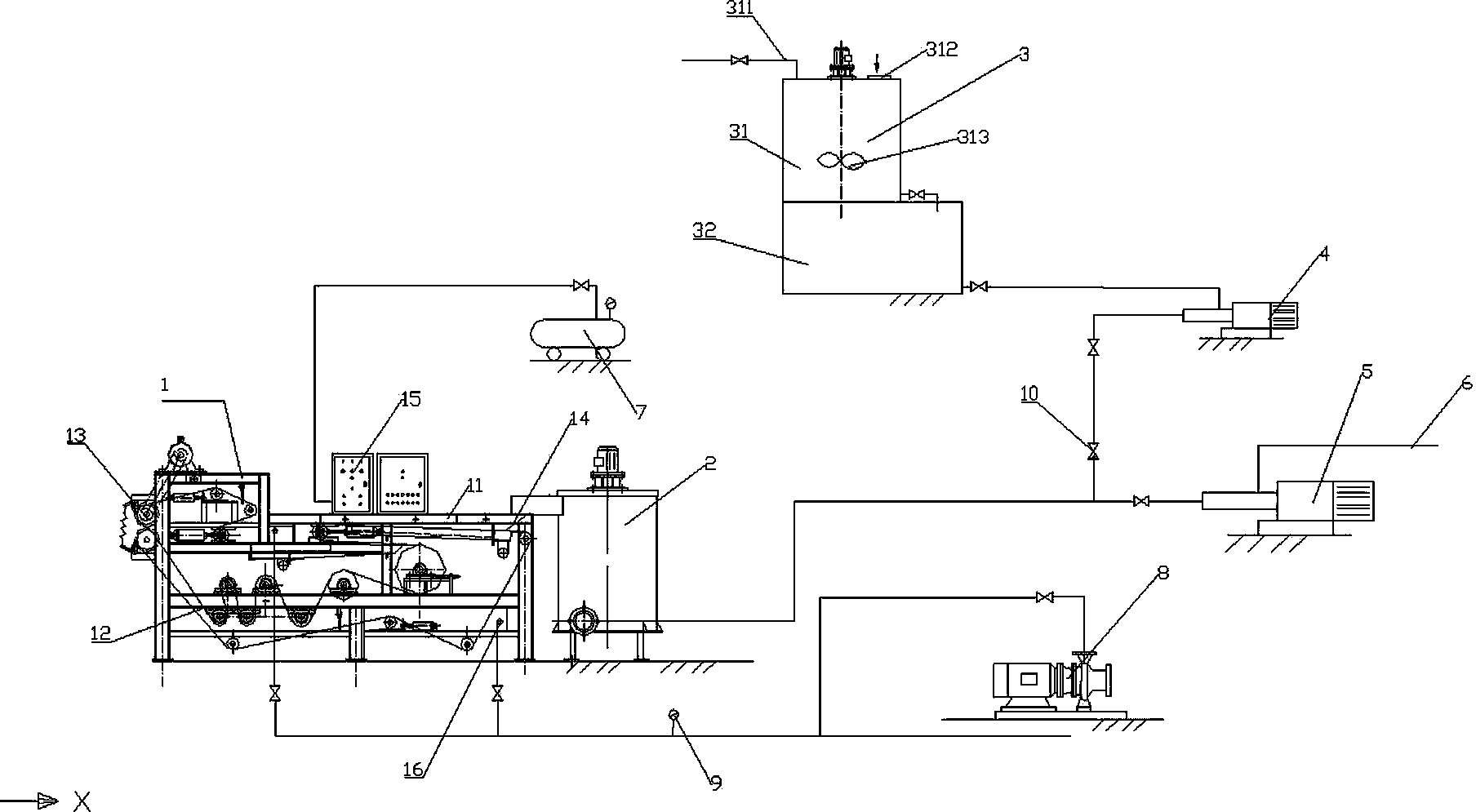

1.一种污泥处理系统，其包括有压滤机，所述压滤机包括机架、压滤装置、出泥口、进料口、气动控制系统、冲洗装置，其特征在于：其还包括混合器、溶药搅拌装置、加药泵、污泥泵、污泥管、空气压缩机和冲洗泵，所述混合器连接压滤机的进料口，所述溶药搅拌装置通过管道与加药泵的一端相连，加药泵的另一端通过管道与混合器相连，所述污泥泵的一端连接污泥管，污泥泵的另一端通过管道连接混合器，所述冲洗泵通过管道连接压滤机的冲洗装置，所述空气压缩机连接压滤机的气动控制系统。
2.如权利要求1所述的一种污泥处理系统，其特征在于：所述溶药搅拌装置包括搅拌池和储药池，搅拌池上部设有供水管和投药口，搅拌池内设有搅拌机，搅拌池与储药池通过管道相连接，储药池通过管道与加药泵相连接。
3.如权利要求1所述的一种污泥处理系统，其特征在于：所述冲洗泵与冲洗装置连接的管道上设有水压表和阀门。
4.如权利要求1所述的一种污泥处理系统，其特征在于：所述加药泵与混合器连接的管道上设有止回阀。
5.如权利要求1所述的一种污泥处理系统，其特征在于：所述污泥泵与混合器连接的管道上设有阀门。
说明书
一种污泥处理系统
技术领域
本实用新型涉及污泥处理领域，尤其是涉及一种污泥处理系统。
背景技术
污泥处理是污水处理系统的重要组成部分，常用的污泥处理技术一般包括了污泥的浓缩、脱水和干燥三方面的技术。其中污泥脱水是污泥处理最困难的一环，体积庞大的污泥不便于外运，导致其处理成本大大提高。污泥经浓缩、消化后尚有 70% 以上的含水量，体积仍很大，为方便综合利用和最终处置，需要对污泥作脱水处理，使液态的污泥转变为半固态。
污泥浓缩的目的就是降低污泥中的水分，缩小污泥的体积，从而方便清理和运送。现有的污泥处理系统一般包括污泥浓缩池、污泥压滤机，但大多污泥浓缩效果不理想，压滤后泥饼水分含量大，并且现有污泥处理系统结构复杂、处理成本高。
实用新型内容
本实用新型目的是针对现有技术所存在的上述技术问题，提供一种结构简单、成本低的污泥处理系统。
为实现上述目的，本实用新型提出了一种污泥处理系统，其包括有压滤机，所述压滤机包括机架、压滤装置、出泥口、进料口、气动控制系统、冲洗装置，其还包括混合器、溶药搅拌装置、加药泵、污泥泵、污泥管、空气压缩机和冲洗泵，所述混合器连接压滤机的进料口，所述溶药搅拌装置通过管道与加药泵的一端相连，加药泵的另一端通过管道与混合器相连，所述污泥泵的一端连接污泥管，污泥泵的另一端通过管道连接混合器，所述冲洗泵通过管道连接压滤机的冲洗装置，所述空气压缩机连接压滤机的气动控制系统。
作为优选，所述溶药搅拌装置包括搅拌池和储药池，搅拌池上部设有供水管和投药口，搅拌池内设有搅拌机，搅拌池与储药池通过管道相连接，储药池通过管道与加药泵相连接。
作为优选，所述冲洗泵与冲洗装置连接的管道上设有水压表和阀门。
作为优选，所述加药泵与混合器连接的管道上设有止回阀。
作为优选，所述污泥泵与混合器连接的管道上设有阀门。
本实用新型通过泥药混合的方式，将污泥变成凝聚体，再将凝聚体的污泥压滤机压滤得到泥饼。具有污泥处理效果高、处理工艺简单、成本低的特点。
