申请日2014.01.17
公开(公告)日2014.08.13
IPC分类号C02F1/02; C02F1/66
摘要

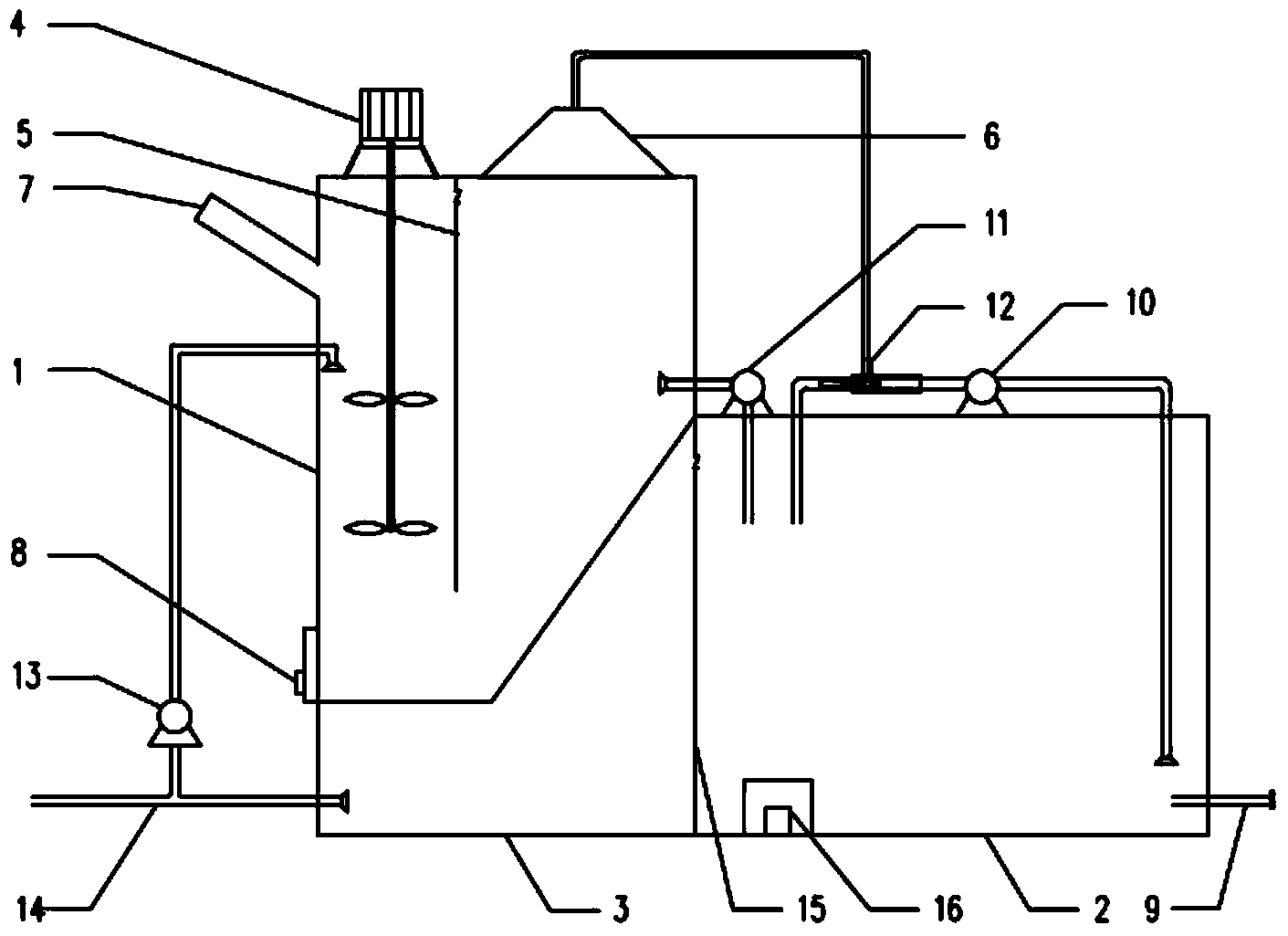

本实用新型涉及一种酸性废水处理技术，具体说是一种适用于低温酸性废水的双级加热及中和装置。其特征在于，该装置包括药剂溶解室1、中和反应室2和加热室3，所述的加热室3位于药剂溶解室1的下方，中和反应室2与加热室3中间由隔板15隔开，药剂溶解室和加热室通过电磁计量泵Ⅲ联通。本实用新型结构紧凑，布局合理，作为酸性废水处理的前处理，能够最大限度地利用中和反应产生的热能，在中和酸性废水的同时提高废水的温度，减少低温环境对废水净化造成的不利影响，有利于废水的后续处理，降低运行成本。
权利要求书
1.一种适用于低温酸性废水的双级加热及中和装置，其特征在于：该装置包括药剂溶解室(1)、中和反应室(2)和加热室(3)，其中加热室(3)位于药剂溶解室(1)的下面。
2.根据权利要求1所述的一种适用于低温酸性废水的双级加热及中和装置，特征在于：所述的药剂溶解室(1)内设置搅拌机(4)、折流板(5)和集气罩(6)，折流板(5)上部预留通气孔，集气罩(6)通气管通过文丘里管(12)与电磁计量泵Ⅰ(10)相连，药剂溶解室(1)上部还设置有石灰进料管(7)，底部设置有卸料孔Ⅰ(8)。
3.根据权利要求1所述的一种适用于低温酸性废水的双级加热及中和装置，其特征在于：所述的药剂溶解室(1)底部为斜坡结构，所述的卸料孔Ⅰ(8)设置在斜坡的坡底处。
4.根据权利要求1所述的一种适用于低温酸性废水的双级加热及中和装置，其特征在于：所述的中和反应室(2)设置有废水进水管(9)、卸料孔Ⅱ(16)、电磁计量泵Ⅰ(10)、电磁计量泵Ⅱ(11)，电磁计量泵Ⅰ(10)水管安装有文丘里管(12)，文丘里管(12)与进气管相连，电磁计量泵Ⅱ(11)水管分别与药剂溶解室(1)和中和反应室(2)相通。
5.根据权利要求1所述的一种适用于低温酸性废水的双级加热及中和装置，其特征在于：所述的加热室(3)位于药剂溶解室(1)的下方，加热室(3)下部设置出水口。
6.根据权利要求1所述的一种适用于低温酸性废水的双级加热及中和装置，其特征在于：所述的药剂溶解室(1)和加热室(3)通过电磁计量泵Ⅲ(13)联通。
说明书
一种适用于低温酸性废水的双级加热及中和装置
技术领域：
本实用新型涉及一种低温酸性废水处理技术，属于环境保护和废水处理 技术领域，具体说是一种适用于低温酸性废水的双级加热及中和装置。
背景技术：
酸性废水主要源于煤矿、硫铁矿、洗煤、硫酸、化工、印染、冶金等产 业。而这些产业都是各国的经济命脉，分布广泛，排污量大，在工业废水中占很 大比列，所以大部分工业废水均呈酸性。
目前，我国对酸性废水的处理多采用生化处理法或物化与生化相结合的工艺 处理法。生化处理法具有处理效果好、运行费用低等优点，但是微生物在整个生 长期受到各种因素的影响，特别是废水的温度和酸碱度对微生物的影响较大。生 物体内的生化反应都在酶的参与下进行，酶反应需要合适的温度和pH。一般认 为，温度低于10℃的废水称为低温废水，低温和低pH会直接影响酶的活性，降 低活性污泥中微生物的数量并影响微生物的种群分布，从而影响微生物对污染物 的处理效果，致使废水生化处理工艺不能正常启动和运行。
对于低温环境特别是高纬度地区漫长的冬季，温度直接影响了废水的处理效 果。为了保证出水质量，目前主要采用升高废水温度、增加曝气量、向水处理构 筑物中投加粘土、延长沉淀时间等方法改善污水的处理效果。但是单纯采用上述 措施往往会增加投资成本和运行费用，并且难以保证废水的处理效果。
发明内容：
本实用新型的目的是针对低温环境下酸性废水处理的不便，提出一种适 用于低温酸性废水前处理的具有双级加热和中和作用的处理系统，在中和酸性废 水的同时，利用系统产生的废热加热低温废水，有效抑制低温环境给废水处理带 来的不利影响，从而有利于后续的深化处理，以废治废，大大降低了废水处理的 运行成本。
为了达到上述目的，本实用新型一种适用于低温酸性废水的双级加热及 中和装置，包括药剂溶解室、中和反应室和加热室，其中中和反应室和加热室通 过隔板隔开，隔板上部预留孔洞。
本实用新型一种适用于低温酸性废水的双级加热及中和装置，所述的药 剂溶解室设置搅拌机、折流板和集气罩，折流板上部预留通气孔，集气罩通气管 通过文丘里管与电磁计量泵Ⅰ相连，药剂溶解室上部还设置有石灰进料管，底部 设置有卸料孔。
本实用新型一种适用于低温酸性废水的双级加热及中和装置，所述的药 剂溶解室底部为斜坡结构，所述的卸料孔设置在斜坡的坡底处。
本实用新型一种适用于低温酸性废水的双级加热及中和装置，所述的中 和反应室设置有废水进水管、卸料孔、电磁计量泵Ⅰ、电磁计量泵Ⅱ，电磁计量 泵Ⅰ出水管安装有文丘里管，文丘里管与通气管相连，电磁计量泵Ⅱ分别与药剂 溶解室和中和反应室相通。
本实用新型一种适用于低温酸性废水的双级加热及中和装置，所述的加 热室位于药剂溶解室的下方，加热室下部设置出水口。
本实用新型一种适用于低温酸性废水的双级加热及中和装置，所述的药 剂溶解室和加热室通过电磁计量泵Ⅲ联通。
本实用新型的有益效果主要表现在以下几个方面：(1)利用电磁计量泵 Ⅰ将废水进水口处的废水提升，与集气罩收集的热气通过文丘里管充分接触，同 时电磁计量泵Ⅱ将药剂溶解室中的碱性溶液抽入到中和反应室，经过电磁计量泵 Ⅰ和电磁计量泵Ⅱ将使得中和反应室中的废水产生内循环，能够最大限度地利用 中和反应产生的热能，在中和酸性废水的同时提高废水的温度，减少低温环境对 废水净化造成的不利影响，有利于废水的后续处理，降低运行成本;(2)加热室 设置在药剂溶解室的下面，通过热传导，能够最大限度的利用余热，防止热量的 散失;(3)系统外设置电磁计量泵Ⅲ，将二次加热后的废水部分回流至药剂溶解 室，再经电磁计量泵Ⅱ抽入到中和反应室，有利于改善中和反应室中水力混合条 件，加强酸碱中和程度。
