申请日2014.01.17
公开(公告)日2015.07.22
IPC分类号C02F9/02
摘要
一种污水处理设备及其处理方法，该污水处理设备能够自动运行进行污水分离工作，且可以快速将污水中的杂物分类、收集并排出。该设备通过合理设计，将占地面积尽量缩小并且实现了自动运行，且能切换自动运行与手动运行两种状态，而该设备配备的智能控制系统能够有效地减少繁琐的操作，配合各式感应设备，实现高效快速的污水分离，实现一种自动的污水处理。
权利要求书
1.一种污水的处理方法，其特征在于，包括如下步骤：
(a)通过一格栅过滤经过一进水管进入一固液分离室的污水，其中污水中 含有的较大固态物质留在所述格栅位置，污水中的剩余物质从所述格栅的通过流 入所述固液分离室;
(b)提供一推进器做旋转运动，抬升并推送留在所属格栅位置的较大固态 物质并输送至一收集桶;
(c)污水在所述固液分离室进行第一次沉淀，其中沉淀在底层的细小残渣 形成的淤泥经由所述固液分离室底部排出，沉淀形成的液态物质通过一导液管进 入一油水分离室;
(d)液态物质在所述油水分离室进行第二次沉淀，通过一设置于所述油水 分离室底部的曝气系统生成细小气泡，促使液态物质中的油脂成分上浮;和
(e)上浮的油脂经过一出油管排出一用于收集油脂的储油腔，下沉的水通 过一出水管排出所述油水分离室。
2.如权利要求1所述的一种方法，其特征在于，所述步骤(e)进一步包括 步骤：
(e.1)提供一排油装置控制所述出油管排油;和
(e.2)提供一水提升装置控制所述出水管排水。
3.如权利要求2所述的一种方法，其特征在于，在所述步骤(b)中，提供 至少一冲洗装置，其中各所述冲洗装置具有一喷嘴，所述喷嘴设置于所述推送器 与所述格栅的周围;其中当所述污水处理设备在处理污水时，所述喷嘴始终位于 待处理污水水面的上部位置。
4.如权利要求3所述的一种方法，其特征在于，所述推送器包括一转动轴， 一螺旋扇面环绕在所述转动轴的外表面，其中所述螺旋扇面的外侧边缘设置一齿 状结构，其中当所述推送器安装于所述推送器壳体时，所述推送器的一端部位于 所述推送器壳体的外部，所述齿状结构接触所述格栅。
5.如权利要求4所述的一种方法，其特征在于，所述齿状结构由硅胶材料 制成。
6.一种污水处理方法，其特征在于，包括如下步骤：
(1)一水位传感器设置在一污水处理设备上，以用于检测经由与所述污水 处理设备相连通的一进水管内的污水的状态，其中当所述水位传感器检测到有污 水经由所述进水管时，所述水位传感器发送讯息至一智能控制系统，所述智能控 制系统得以控制一推进器运转以及一曝气系统运行;
(2)所述推送器得以配合所述格栅对污水进行固液分离，其中所述推送器 得以将相对较大的物质输送至一收集桶，其余物质进入一油水分离室，其中所述 曝气系统得以加速油水分离过程;
(3)提供至少一液位传感器耦接于所述智能控制系统，其中所述液位传感 器得以将检测的数据发送讯息至所述智能控制系统，所述智能控制系统得以控制 一排油装置与一水提升装置运转;
(4)至少一物位传感器安装于一收集桶，所述物位传感器监测所述收集桶 的状态以发送讯息至所述智能控制系统，其中当所述收集桶的储存量达到阀值 时，所述智能控制系统发出静止并控制所述污水处理设备运转状态;和
(5)当所述水位传感器监测没有污水流入所述污水处理设备时，所述智能 控制系统得以控制所述推送器、所述曝气系统以及所述水提升装置在预设时间后 停止运转。
7.如权利要求6所述的一种方法，其特征在于，在步骤(3)中进一步包括 如下步骤：
(3.1)至少一温度传感器安装于一储油腔用于监测所述储油腔内部的油脂 的温度;
(3.2)提供一加热系统用于在所述储油腔内的油脂温度过低时增加所述储 油腔内的油脂的温度;和
(3.3)提供一温度控制仪用于控制位于所述储油腔内的油脂的温度在一预 设范围内。
8.如权利要求7所述的一种方法，其特征在于，当所述水位传感器监测到 有污水经由所述进水管时，所述水位传感器发送讯息至所述智能控制系统以开启 所述温度传感器;当所述温度传感器检测到所述储油腔中的油脂温度过高或高低 时，所述温度控制仪发送讯息至所述智能控制系统以控制所述加热系统的开启和 关闭。
9.如权利要求8所述的一种方法，其特征在于，在所述步骤(3)中进一步 包括：
提供一液位传感器耦接于所述智能控制系统，其中所述液位传感器用于监测 所述油水分离室中的水位变化并发送讯息至所述智能控制系统，其中所述智能控 制系统得以根据所述液位传感器发送的讯息控制所述水提升装置的运转和停止。
10.如权利要求9所述的一种方法，其特征在于，所述步骤进一步包括：
提供一密封传感器耦接于所述只能控制系统，其中所述物位传感器用于监测 一顶盖与形成一污水处理设备的腔体的一面板的密封情况并发送讯息至所述智 能控制系统，其中所述智能控制系统得以根据所述密封传感器发送的讯息控制所 述污水处理设备的运转和停止。
11.如权利要求10所述的一种方法，其特征在于，其中当所述密封传感器 发送讯息至所述智能控制系统以控制所述污水处理设备停止运转时，人工得以重 新启动所述污水处理设备运转。
说明书
一种污水处理设备及其处理方法
技术领域
本申请涉及一种水处理设备及其处理方法，特别涉及一种污水处理设备及其 处理方法，其中所述污水处理设备提供一组面板以形成一固液分离室以及一油水 分离室，以利用污水内各部分物质的物理特性对所述污水的固、水、油物质进行 分离，实现对污水的分类处理。
技术背景
在现代生活中，尤其是随着城市化的日益加深，人群的居住密度不断增加， 那么人群中生活废水以及一些其他的排污也在日益增加。同时，为了在有限的生 活环境中寻找到更多的空间，所以城市建设也日趋往高层建筑和地下建筑发展。 但是城市污染的问题，尤其是生活污水的问题也日益严重起来。
然而，这种不断更新的城市建设步伐，却也给城市的基础建设带来了巨大压 力，尤其是在人们密集生活、工作、休闲的场所，往往是产生了大量的生活垃圾， 带来了市政环境卫生上的压力。其中，固体废物收集起来相对容易，其可以被相 对容易的收集和运走。但是，很多固液混合物，或者是相对浑浊的污水，第一， 主要依靠城市下水管道运排走，但是往往城市下水管道的荷载能力主要是依赖于 流动的液体，但是上述的混合物或者污水往往容易造成管道淤积、堵塞，影响环 境卫生，同时又维修不便，堵塞频率也很高;第二，很多的生活污水，尤其是淤 泥状或者混合状污水，如果排放到市政下水管道中，也容易滋生细菌、散发臭味， 进而还会带来很多的额外的污染问题;第三，这种浓度大、杂质多的污水，如果 排放到大型污水处理厂中，不仅增加污水处理的难度，还会降低一些相关的设备 的使用寿命和污水处理效果。
进一步的，如果参照国外先进国家经验，环保产业是一个可以以政府为主导， 同时也需要企业、社会各界共同配合的产业。一方面需要政府不断完善市政建设， 增大污水处理设备投资;另一方面，要通过政策引导，使服务业、生产企业等众 多社会力量实现初级污水处理，再进而排放相对纯净的污水到市政管道中，可以 有效降低污染、减少管道阻塞和后续污水处理的成本。
因此，相应的，针对现今人口居住、生活、工作相对密集的特点，反而也方 便了将更多地大型设备应用到人流相对集中的区域中去，比如办公楼、餐饮店、 居民楼、工厂中，统一实现第一次的污水处理，能够很大的起到卫生环保的作用。
进一步的，由于现今地下设施的不断增多，如餐饮店、停车场、购物中心、 地铁等，因为所处的位置过低，往往难以直接将污水排放到地势相对较高的市政 排水管道中，所以也导致了很多难以解决或者解决不好的排污问题，如果能够将 原本污浊的污水进行分离以后，再进行污水提升，可以有效地解决上述问题。
再进一步的，尽管现今的污水处理设备众多，但是因为该种设备主要面向的 是杂质和污物，如果对于该种设备不能做好良好的预案和设计，往往会导致污水 处理不及时、污水处理效果不佳;设备容易损坏，设备损坏一部分导致整体设备 的瘫痪从而影响整个排水系统;整个设备密封不严，自身会散发异味等等问题。
更进一步的，因为该种设备往往是放置在相对角落的地方，如果能够比较方 便的安装，并且进一步的做好外观的规整性，可以实现整个室内环境的美观。而 更加人性化的设计，可以将整个设备进一步的实现全自动化、智能化、人机化， 方便操控与使用。
所以，如果有一种能够相对独立完善的，甚至是自动实现污水处理的设备， 并且应用在大型的餐饮、办公生活区，例如餐馆、食堂、屠宰场、菜市场，该设 备可以直接处理众多的固液混合的、尤其是餐饮垃圾之类的生产生活污水，并且 将该种生产生活污水进行初步的分离、收集并排出，一能维护环境卫生，二能降 低人工成本，三能减轻市政环卫排污管网的压力，具有众多优点，极具市场潜力 并且符合未来社会的发展需要。
发明内容
本发明的一个主要目的在于提供一种污水处理设备及其处理方法，其中所述 污水处理设备提供一组面板以形成一固液分离室以及一油水分离室，以利用污水 内各部分物质的物理特性对所述污水的固、水、油物质进行分离，实现对污水的 分类处理。
本发明的另一个目的在于提供一种污水处理设备及其处理方法，其中所述固 液分离室提供一冲洗装置，以对导致所述格栅堵塞的多余杂质进行反冲洗，从而， 有利于保障所述污水处理设备的长久稳定的运行。
本发明的另一个目的在于提供一种污水处理设备及其处理方法，其中所述固 液分离室提供一推送器，所述进水管自所述固液分离室的外部延伸至所述固液分 离室内部的所述推进器上部，其中当有污水自所述进水管流经所述推送器时，所 述推送器可以方便地实现对所述污水的固液进行第一次分离，其中固态物质可以 通过第一排污口被导入一收集桶，其余物质通过所述格栅导入所述固液分离室。
本发明的另一目的在于提供一种污水处理设备及其处理方法，其中所述格栅 朝向所述推进器的孔状开口直径小于所述格栅朝向另一面的孔状开口直径，以使 得所述推进器具有更好的分离所述污水的固液物质的效果。
本发明的另一个目的在于提供一种污水处理设备及其处理方法，其中所述面 板包括一斜向面板以分离所述固液分离室与所述油水分离室，其中所述固液分离 室具有一第二排污口设置于所述斜向面板的上方，经过所述推进器处理后的所述 污水的液态物质中的少量固态杂质经过所述固液分离室的沉淀经由所述第二排 污口导出，其余物质导入所述油水分离室，从而，方便地实现了对所述污水进行 固液分离。
本发明的另一目的在于提供一种污水处理设备及其处理方法，其中所述油水 分离室设置一曝气系统，以快速高效地实现油水分离的过程。
本发明的另一目的在于提供一种污水处理设备及其处理方法，其中所述污水 处理设备提供一智能控制系统，以实现对所述污水处理设备的自动化控制，尤其 得以方便地控制固液、油水的分离过程，从而，相对于传统的污水处理设备来说， 所述污水处理设备可实现自动化而不需要增加额外的人工成本。

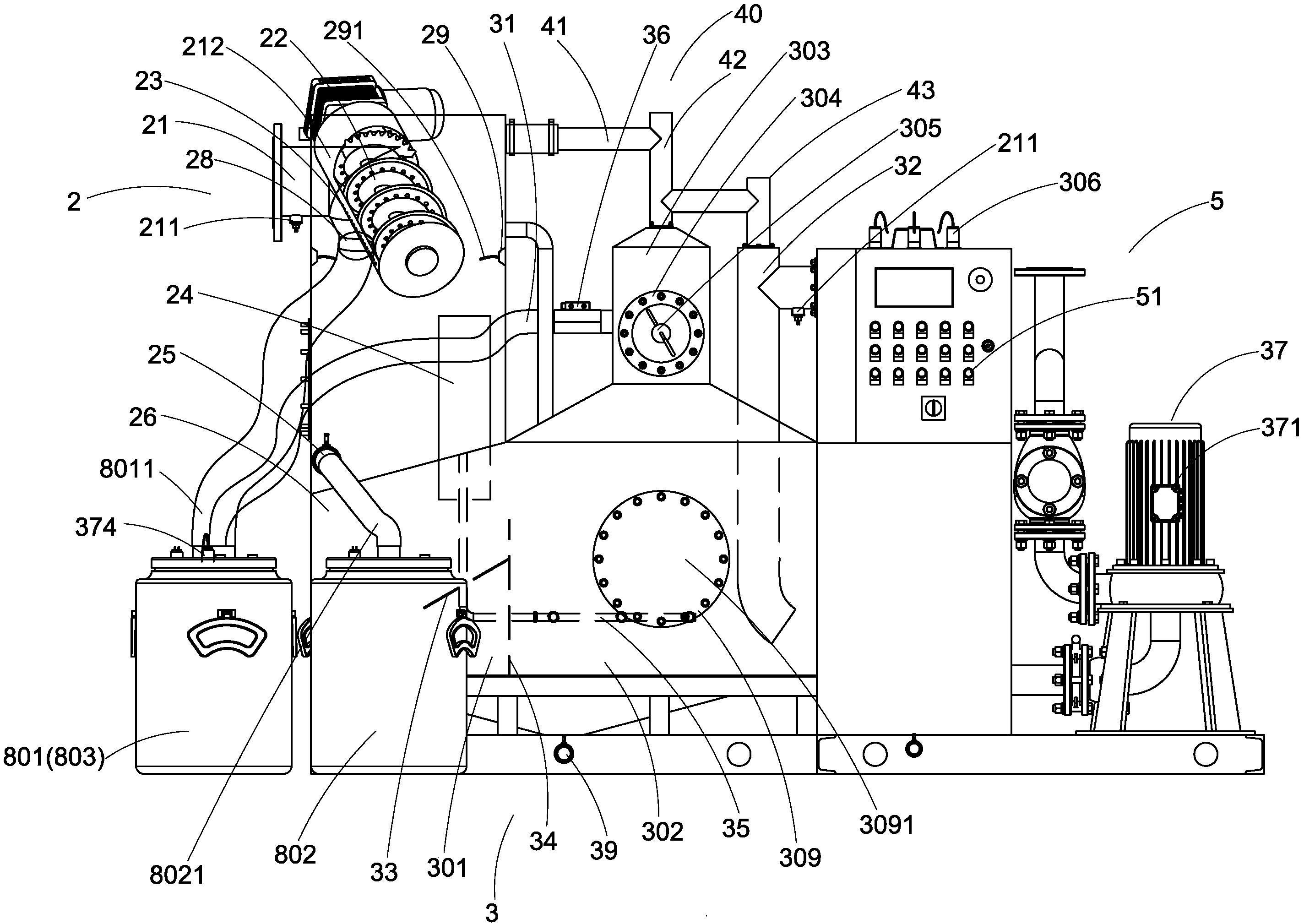

为了达到上述目的，本发明提供一种污水处理设备，其包括：
一进水管;
一推进器;
一出油管;
一出水管;以及
一组面板形成一固液分离室以及一油水分离室，其中所述推进器可拆卸地安 装于所述固液分离室，所述进水管自所述固液分离室的外部延伸至所述固液分离 内部的所述推进器的上部;其中所述固液分离室具有一第一排污口以及一格栅， 所述第一排污口设置于所述推进器的一端部，所述格栅设置于所述排污口的下部;
其中所述面板包括一倾斜面板，所述倾斜面板设置一过滤孔，所述倾斜面板 隔离所述固液分离室以及所述油水分离室，所述过滤孔连通所述固液分离室以及 所述油水分离室;其中所述油水分离室具有一储油腔位于所述油水分离室的上部， 所述出油管自所述储油腔的外部延伸至所述储油腔的内部，所述出水管自所述油 水分离室的外部延伸至所述油水分离室的下部。
进一步地，所述固液分离室包括一导液管，其中所述导液管的一端部一体地 延伸至所述格栅的下部，所述导液管的另一端一体地延伸至所述油水分离室，其 中所述导液管形成的通道连通所述固液分离室与所述油水分离室。
进一步地，所述固液分离室包括至少一冲洗装置，其中各所述冲洗装置具有 一喷嘴，所述喷嘴朝向所述推进器与所述格栅。
进一步地，所述油水分离室包括一曝气系统，其中所述曝气系统具有一曝气 板设置于所述油水分离室的下部，所述曝气板形成一曝气腔，一气体生成装置以 及一曝气管，所述曝气管连通所述气体生成装置与所述曝气腔。
进一步地，所述油水分离室包括一水提升装置，所述水提升装置提供至少一 提升泵以耦接于所述出水管。
本发明的有益成果在于：提供一智能控制系统以实现对所述污水处理设备的 自动化控制，所述智能控制系统进一步具有一控制台，所述控制台可以使得操作 人员根据对不同的污水处理的需要来编制相应的操作程序，另外，所述控制台还 可以用来监测所述污水处理设备的运行状况，从而，所述污水处理设备的操作过 程节省了大量的人工成本。
本发明的主要优势在于提供一种污水处理设备及其处理方法，其先对所述污 水进行固液分离，再对所述污水进行油水分离，提高了对所述污水进行处理的效 率。
本发明的另一优势在于提供一种污水处理设备及其处理方法，其能够作为一 个整体直接实现对所述污水的初步分离，并且所述污水处理设备便于被安装到相 应的生产生活场所，并且在所述污水处理设备运转的过程中，各部分结构相对封 闭，不会造成该生产生活场所的污染。
本发明的另一优势在于提供一种污水处理设备及其处理方法，其能够有效地 实现自动分离、收集相关的杂质，以节省人工成本。
本发明的另一优势在于提供一种污水处理设备及其处理方法，所述污水处理 设备在感应设备和提供设备等相关设备上，能够多个设备之间相互备用，以避免 其中任何一个设备的过耗损坏而造成的整台设备的运行瘫痪，从而，可以有效地 保障所述污水处理设备的运行的稳定性和安全性。
本发明的另一优势在于提供一种污水处理设备及其处理方法，其冲洗装置可 以在所述推进器或所述格栅堵塞的情况下实现对其进行反冲洗，也疏通该堵塞的 构件，从而，有效地保证所述污水处理设备运行的稳定性和安全性。
本发明的另一优势在于提供一种污水处理设备及其处理方法，其中所述推进 器的外侧边缘带有一弹性齿状结构，在所述推送器运转时，所述弹性齿状结构能 够不断地与所述格栅发生接触，以在所述格栅发生堵塞时及时疏通该被堵塞的所 述格栅。
本发明的另一优势在于提供一种污水处理设备及其处理方法，所述智能控制 系统得以同时控制所述污水处理设备提供的所述液位传感器、所属密封传感器、 所述温度传感器以及所述物位传感器等多种感应设备，以用于探测水流流动、液 位、油层厚度以及顶盖密封状态等，作出相应的警示，以提醒操作人员进行相应 的操作。
本发明的另一优势在于提供一种污水处理设备及其处理方法，其能够将处理 后的油脂控制在一定的温度内，以有利于该油脂的顺利排出。
本发明的另一优势在于提供一种污水处理设备及其处理方法，所述储油腔设 置一油脂观察窗以利于操作人员观测内部的情形，并且该油脂管擦窗可以方便地 进行清洁，以保障操作人员可以实现长时间的观测。
本发明的另一优势在于提供一种污水处理设备及其处理方法，所述污水处无 设备具有一排气口，分别连通所述污水处理设备的内部空间以及外界，以便于将 所述污水处理设备在处理污水时产生的气体排出到外界，并且，该排气口允许连 接一排气管道，以将该气体排出到建筑物之外，而不至于对建筑物的室内环境产 生不利影响。
本发明的另一优势在于提供一种污水处理设备及其处理方法，其中所述污水 处理设备的各个部分结构设计合理，以使得各个结构之间能够更好地配合来使得 所述污水处理设备获得最佳的工作状态。
本发明的另一优势在于其提供一种污水处理设备及其处理方法，其中所述水 处理设备不需要精密的部件和复杂的结构，其制造工艺简单，成本低廉。
本发明的其他优势和特点通过下述的详细揭露会得到充分的体现，并且通过 所附的权利要求中特地之处的装置以及方法得以实现。
依本发明，能够实现上述目的和优势的本发明所提供的一种自动化污水处理 设备，其包括：
一智能控制系统，其中所述智能控制系统提供一控制台;以及
一污水处理设备，其中所述污水处理设备包括：
一进水管;
一出油管;
一出水管;
一推进器，其中所述推送器耦接于所述智能控制系统;以及
一组面板形成一固液分离室以及一油水分离室，其中所述推进器可拆卸地安 装于所述固液分离室，所述进水管自所述固液分离室的外部延伸至所述固液分离 内部的所述推进器的上部;其中所述固液分离室具有一第一排污口以及一格栅， 所述第一排污口设置于所述推进器的一端部，所述格栅设置于所述排污口的下部;
其中所述面板包括一倾斜面板，所述倾斜面板设置一过滤孔，所述倾斜面板 隔离所述固液分离室以及所述油水分离室，所述过滤孔连通所述固液分离室以及 所述油水分离室;其中所述油水分离室具有一储油腔位于所述油水分离室的上部， 所述出油管自所述储油腔的外部延伸至所述储油腔的内部，所述出水管自所述油 水分离室的外部延伸至所述油水分离室的下部。
为了能够实现本发明的上述目的和其他目的以及优势，本发明还提供一种污 水处理的方法，其包括以下步骤：
(a)通过一格栅过滤经过一进水管进入一固液分离室的污水，其中污水中 含有的较大固态物质留在所述格栅位置，污水中的剩余物质从所述格栅的通过流 入所述固液分离室;
(b)提供一推进器做旋转运动，抬升并推送留在所属格栅位置的较大固态 物质并输送至一收集桶;
(c)污水在所述固液分离室进行第一次沉淀，其中沉淀在底层的细小残渣 形成的淤泥经由所述固液分离室底部排出，沉淀形成的液态物质通过一导液管进 入一油水分离室;
(d)液态物质在所述油水分离室进行第二次沉淀，通过一设置于所述油水 分离室底部的曝气系统生成细小气泡，促使液态物质中的油脂成分上浮;和
(e)上浮的油脂经过一出油管排出一用于收集油脂的储油腔，下沉的水通 过一出水管排出所述油水分离室。
为了能够实现本发明的上述目的和其他目的以及优势，本发明进一步提供一 种污水处理的方法，其包括一下步骤：
(1)一水位传感器设置在一污水处理设备上，以用于监测经由与所述污水 处理设备相连通的一进水管内的污水的状态，其中当所述水位传感器监测到有污 水经由所述进水管时，所述水位传感器发送讯息至一智能控制系统，所述智能控 制系统得以控制一推进器运转以及一曝气系统运行;
(2)所述推送器得以配合所述格栅对污水进行固液分离，其中所述推送器 得以将相对较大的物质输送至一收集桶，其余物质进入一油水分离室，其中所述 曝气系统得以加速油水分离过程;
(3)提供至少一液位传感器耦接于所述智能控制系统，其中所述液位传感 器得以将监测的数据发送讯息至所述智能控制系统，所述智能控制系统得以控制 一排油装置与一水提升装置运转;
(4)至少一物位传感器安装于一收集桶，所述物位传感器监测所述收集桶 的状态以发送讯息至所述智能控制系统，其中当所述收集桶的储存量达到阀值时， 所述智能控制系统发出静止并控制所述污水处理设备运转状态;和
(5)当所述水位传感器监测没有污水流入所述污水处理设备时，所述智能 控制系统得以控制所述推送器、所述曝气系统以及所述水提升装置在预设时间后 停止运转。
通过对随后的描述和附图的理解，本发明进一步的目的和优势将得以充分体 现。
