申请日2014.02.12
公开(公告)日2014.11.05
IPC分类号E03F5/04; E03C1/12
摘要
本实用新型的目的是供提一种洗衣机废水储存再利用底座，在不增加占地面积与洗衣机机体管道改造的前提下解决洗衣机排出废水回收再利用的问题，通过与三通阀门连接的水泵可将储水箱体内的废水往较高水位输送或通过改造洗衣机进水口管道安装三通阀，可实现底座储水沉淀后供给洗衣机洗涤衣物使用，达到节约用水保护环境的目的。
权利要求书

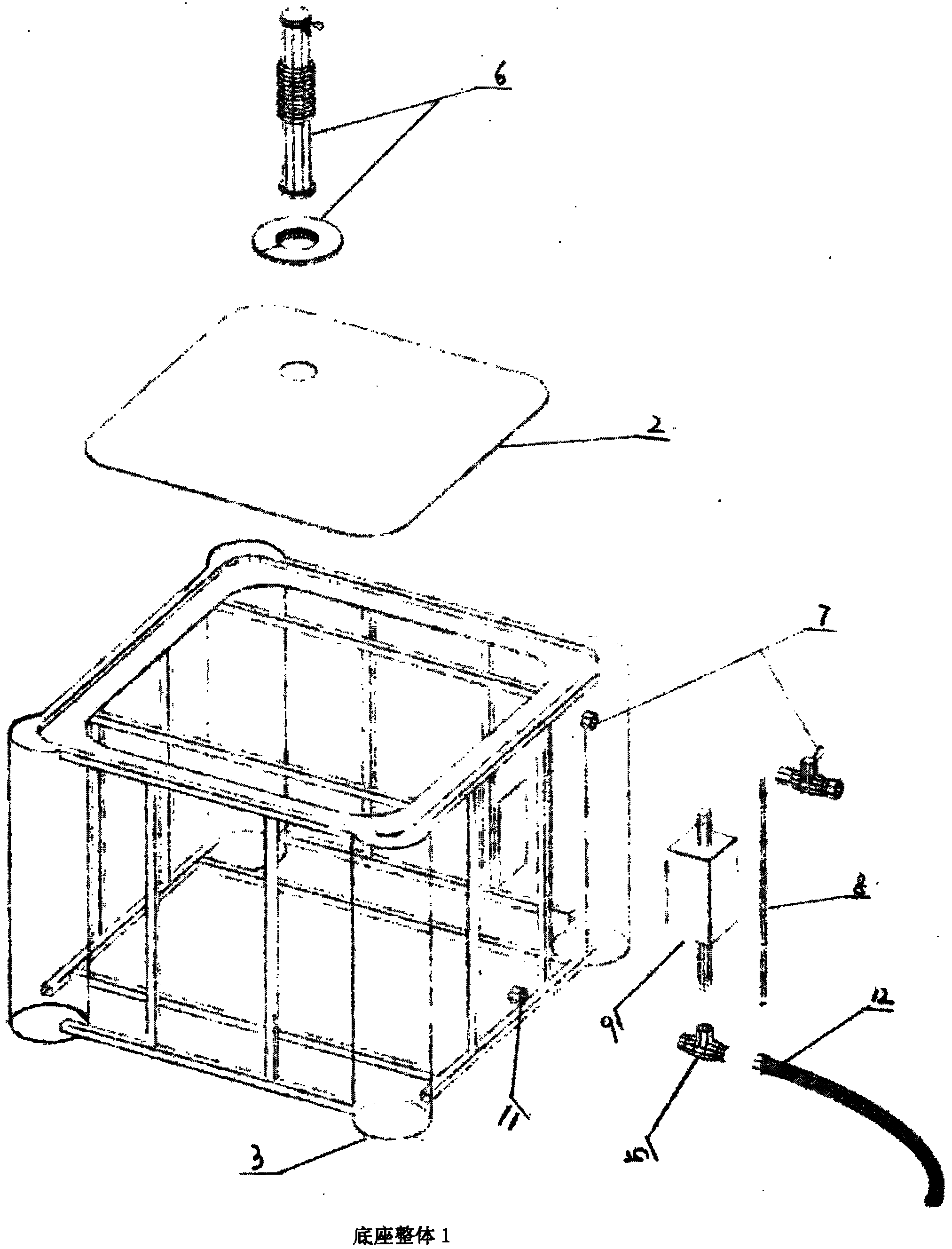

1.一种洗衣机废水储存再利用底座，它包括底座(1)和通过洗衣机出水管(6)与其 连接的洗衣机(10)，其特征在于：蓄水箱(1)外侧设有限水位外溢水口(7)，在 底座(1)外侧设有出水口(11)和三通控水阀门(5)用于控制连接于上的过滤水 泵(9)与右的出水口延长软管(12)的水流控制，设置水位尺(8)检测底座蓄水量。
2.根据权利要求1所述的洗衣机废水储存再利用底座，其特征在于：底座(1) 主体做为储水载体，洗衣机(10)放置于其顶部上方，底部设有支脚(3)，顶盖 (2)为对称可拆卸结构。
3.根据权利要求2所述的洗衣机废水储存再利用底座，用于储存洗衣机排水口 输送来废水的储存载体为底座本身，顶部与底部边缘四周为突起反U型加强 结构，作为可拆卸式上顶盖(2)的限位装置。
4.根据权利要求1所述的洗衣机废水储存再利用底座，利用顶盖(2)对称可 拆卸结构，底座(1)可随意调节摆放角度，配合冼衣机(10)适应使用场 所安装条件。
5.根据权利要求1所述的洗衣机废水储存再利用底座，其特征在于：底座(1) 主体做为蓄水箱的材质可用不锈钢、铅、铁或塑料制成。
6.水泵可移动安装位置。
说明书
一种洗衣机废水储存再利用底座
技术领域
本实用新型涉及一种洗衣机废水储存再利用底座，应用于洗衣机废水储存 再利用底座回收利用。
背景技术
水，并不是取之不尽，用之不竭的，中国是一个干旱缺水严重的国家。淡 水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加 拿大，居世界第四位，但人均只有2200立方米，仅为世界平均水平的1/4、美 国的1/5，是全球13亿人均水资源最贫乏的国家之一。
我们要自觉节约用水，而洗衣机是人们日常生活中重要的生活工具，由于 用水量大，洗衣机废水直接排出造成水资源极大浪费，多可惜。随着居民环保 意识提高，大部分家庭将水桶脸盆等载体承接废水再利用，但需要专人值守且 占地面积大。整个过程繁琐且不科学，因此，针对上述问题是本实用新型研究 的对象。我们制作了本实用新型，本实用新型结构巧妙、操作简单方便、工作 效率高、易搬运、社会效益巨大，对于节约用水，重在合理用水，科学用水。
实用新型内容
本实用新型的目的是提供一种洗衣机废水储存再利用底座，在设有设备条 件下不增加占地面积与洗衣机机体改造，将洗衣机排出的废水储存起来沉淀通 过滤水水泵连接注入洗衣机内作为洗衣物用水，更可用于冲厕，拖洗地板和擦 洗家具等，达到节约用水保护环境的目的。
本实用新型包括与洗衣机排水口用软管连接的可拆卸式顶板上的入水口。
其它特征在于还包括：
用于储存冼衣机排水口输送来废水的储存载体为底座本身，顶底部边缘四 周为突起反U型加强结构，箱体四周等比例各设两根小型纵梁，四角为放大节 纵梁支撑，顶底部内各设两横梁。外覆包裹材料型成密封箱体，顶部箱体内四 角为U型放大设计，做为项置洗衣机承载支撑，顶盖为对称可拆卸结构。
本实用新型底座包括箱体顶盖上端进水口和下端侧面出水口，以及设在箱 体外侧上端的限位溢水口，同时设有水位尺，与出水口三通阀门连接的滤水水 泵可将底座箱体内的废水往较高水位处输送或通过软管连接洗衣机进水口管道 的三通阀门，实现底座储水沉淀后供给洗衣机洗涤衣物使用，同时出水口三通 阀门连接的排水软管设有阀门控制水流。
以上结构的洗衣机储水底座，当洗衣机排出废水进入底座内，若水满到达 限位高度将通过溢水口溢出，亦可通过连接管道到达第三方容器存储，实现洗 衣机排出的废水重复利用，节约用水资源保护环境。
本实用新型的结构简单，安装使用方便，底座主体做为蓄水箱的材质可用 不锈钢、铝、铁或塑料制成。
