申请日2014.02.12
公开(公告)日2014.09.24
IPC分类号E03C1/12; C02F9/02; E03C1/122
摘要
本发明涉及一种楼宇集中式卫浴间废水除臭利用技术，对楼宇卫浴间使用后的废水进行合理分流，将洗浴后产生的废水通过杂质过滤器和水质净化器进行清洁，以达到卫生间冲洗用水标准，用楼层间设置集水箱对其进行存储，同时通过联动装置将制剂箱中的制剂自动注入从而对存储的废水进行除臭处理，处理过的水用来提供卫生间冲洗用水，而后直接排入楼宇排水管道，特别适用于写字间、办公楼、公寓楼、教学楼等大型楼宇，以及车间、实验楼等多层厂房。
权利要求书

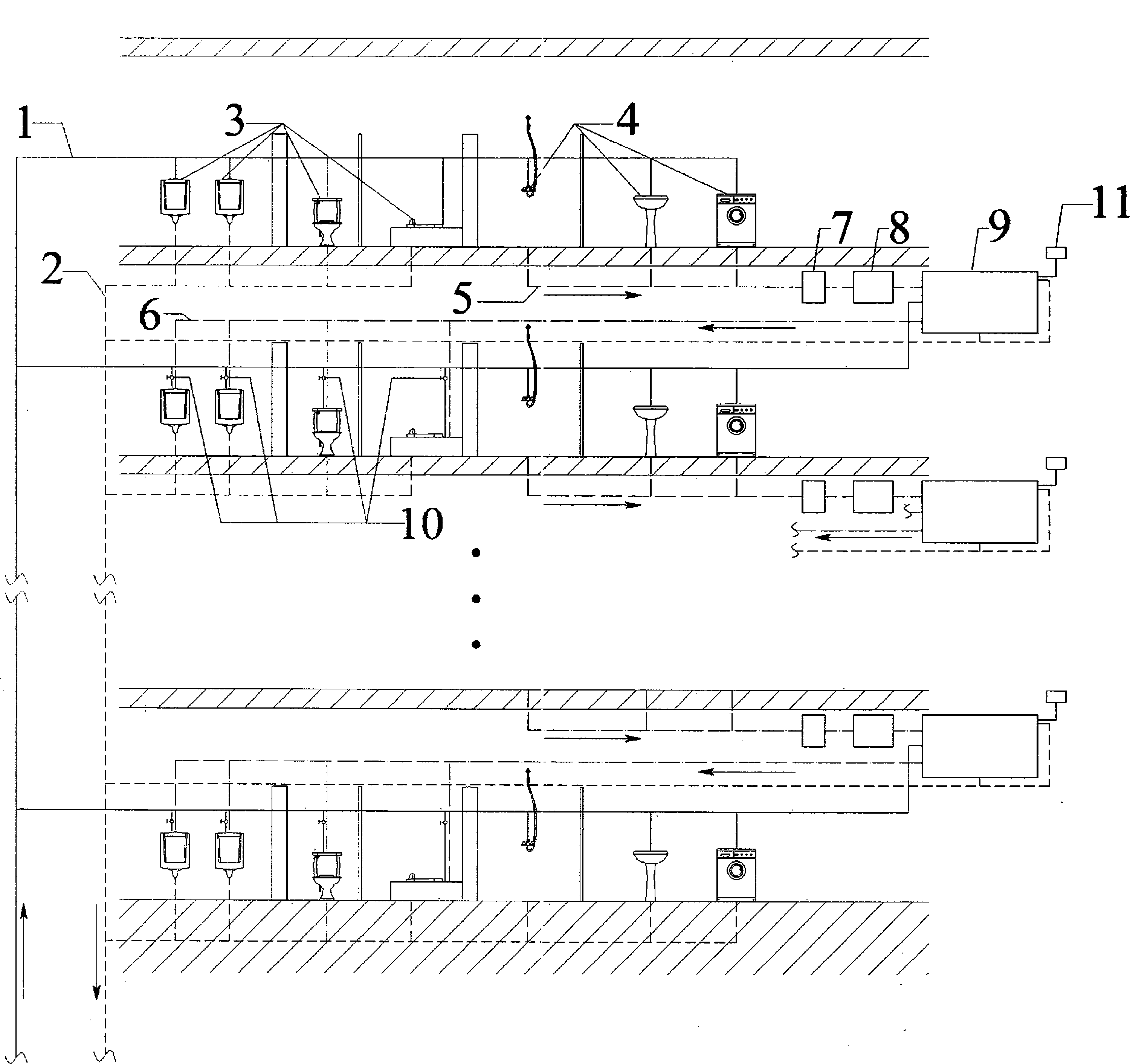

1.一种楼宇集中式卫浴间废水除臭利用技术，其特征在于所述蓄水箱(9)的蓄水箱进水 管(5)连接其上一楼层洗浴用水装置(4)的排水口，并与杂质过滤器(7)和水质净化器(8)连接， 上一楼层洗浴用水装置(4)排出的水经蓄水箱进水管(5)，依次通过杂质过滤器(7)和水质净化器 (8)进入本楼层的蓄水箱(9)进行蓄水，蓄水箱(9)的蓄水箱出水管(6)连接本楼层的卫生间用水 装置(3)的进水口，从而实现对本楼层卫生间用水装置(3)的供水。
2.根据权利要求1所述楼宇集中式卫浴间废水除臭利用技术，其特征在于所述蓄水箱(9) 与制剂箱(11)，制剂箱(11)位置高于蓄水箱(9)，里面存放除臭剂，通过注液管道(12)连接蓄水 箱(9)，进水挡板(13)、注液挡板(14)和联动杆(15)设置在蓄水箱(9)内，进水挡板(13)与蓄水箱 进水管(5)和联动杆(15)相连，在自重作用下处于关闭状态，当上一楼层沈浴废水进入蓄水箱 (9)时，通过水压作用使进水挡板(13)开启从而使洗浴废水进入蓄水箱(9)，注液挡板(14)与注 液管道(12)和联动杆(15)相连，在自重作用下处于关闭状态，在联动杆(15)的作用下，注液挡 板(14)和进水挡板(13)产生联动同步开启和关闭，从而使制剂箱(11)内的除臭剂自动注入蓄水 箱(9)。
说明书
一种楼宇集中式卫浴间废水除臭利用技术
技术领域：
本发明涉及一种废水利用技术，尤其涉及一种楼宇集中式卫浴间废水除臭利用技术。
背景技术：
水是人类赖以生存的最重要的资源之一，人类的生活离不开水，水对人类生存、社会发 展和经济建设起到至关重要的作用，水资源每时每刻都在消耗着，仅生活用水就需要消耗大 量的水资源，其他方面对水资源的需求更多，随着人们生活水平的不断提高，生态环境也在 不断遭受到破坏，水资源缺陷日益成为严重的问题。为了缓解对水资源的消耗，提高水资源 的利用率，目前有一些专门的废水净化工程已经建成，而且对工业废水也进行了良好的控制， 但是对于更广阔的人们生活空间当中的用水浪费问题一直没有得到很好地处理，有些地区的 部分人采用将厨房用水收集起来用于冲洗卫生间，有些地区在建筑顶部和地下加装水箱及水 泵将废水从低处提升到高处之后存在集水箱中为厕所提供冲洗用水，以上方法虽然确实提高 了水资源的利用率，不同程度地节约了水资源，但是存在依赖个体自觉，范围较小以及加装 水泵等设备，增加耗能的问题，因此难以普及，特别是由于收集起来的废水在天气或室内温 度较高以及较长时间未使用时，会散出较强的气味，严重影响空气环境和人员使用。
发明内容：
本发明为了解决当前个体节水范围小以及加装设备成本高、有额外能耗、废水散发气味 强等问题，提供了一种楼宇集中式卫浴间废水除臭利用技术。
所述一种楼宇集中式卫浴间废水除臭利用技术，包括楼宇给水管道、楼宇排水管道、卫 生间用水装置、洗浴用水装置、蓄水箱进水管、蓄水箱出水管、杂质过滤器、水质净化器、 蓄水箱、阀门、制剂箱、注液管道、进水挡板、注液挡板、连动杆、浮球阀、放空管。
所述楼宇给水管道主要用于为各楼层的用水装置及蓄水箱进行供水。
所述楼宇排水管道主要用于为各楼层进行排水和对蓄水箱内的蓄水溢流放水及放空。
所述卫生间用水装置主要有座便器、蹲便器、小便器、拖布池等。
所述洗浴用水装置主要有盥洗台、淋浴池、洗衣机、浴盆等。
所述蓄水箱进水管连接上一楼层的洗浴用水装置排水口及蓄水箱，使上层的洗浴废水流 入蓄水箱内进行存储。
所述蓄水箱出水管连接本楼层的卫生间用水装置进水口及蓄水箱，用蓄水箱中所蓄的水 对使用过的卫生间用水装置进行冲洗。
所述杂质过滤器主要用于对沈浴废水进行物理过滤，去除杂质，提高水质。
所述水质净化器主要用于对洗浴废水进行净化，对水质进行去除油脂、降低酸性等处理， 使水质达到冲洗标准。
所述蓄水箱位于楼层与楼层之间，用于对上一楼层的沈浴废水进行存储，并将存储的废 水供给本楼层卫生间用水装置冲洗使用。
所述阀门连接楼宇给水管道与卫生间用水装置，用于对卫生间用水装置进行供水，通常 处于关闭状态，在蓄水箱停用时开启。
所述制剂箱内存放除臭剂，对蓄水箱内蓄水进行除臭，以免其散出较强的气味，影响空 气环境和人员使用，除臭剂为市面上非常容易购买的各种清香剂等制剂。
所述注液管道连接制剂箱与蓄水箱，用于将除臭剂注入蓄水箱进行除臭。
所述进水挡板设置在蓄水箱内，与蓄水箱进水管和联动杆相连，在自重作用下处于关闭 状态，上一楼层沈浴废水进入蓄水箱时，可通过水压作用使进水挡板开启从而使洗浴废水进 入蓄水箱。
所述注液挡板设置在蓄水箱内，与注液管道和联动杆相连，在自重作用下处于关闭状态， 当进水挡板开启时，在联动杆的作用下，使注液挡板开启，从而使制剂箱内的除臭剂进入蓄 水箱。
所述联动杆设置在蓄水箱内，连接进水挡板和注液挡板，使其产生联动，同步开启和关 闭，实现除臭剂的自动化加入，同时可有效控制除臭剂的加入量。
所述浮球阀设置在蓄水箱内，连接楼宇给水管道，控制其对蓄水箱的供水。
所述放空管设置在蓄水箱底部，连接楼宇排水管道，设置有阀门，用于在对蓄水箱进行 清理或维修时放空存水。
本发明对楼宇卫浴间使用后的废水进行合理分流，将洗浴后产生的废水通过杂质过滤器 和水质净化器进行清洁，以达到卫生间冲洗用水标准，用楼层间设置集水箱对其进行存储， 同时通过联动装置将制剂箱中的制剂自动注入从而对存储的废水进行除臭处理，处理过的水 用来提供卫生间冲洗用水，而后直接排入楼宇排水管道。
本发明的楼宇集中式卫浴间废水除臭利用技术与已有的废水利用技术相比具有如下优 点：一是充分实现对洗浴后废水的二次利用，上层楼对下层楼层提供洗浴废水，极大地缩短 了用水路程;二是蓄水箱安置位置灵活，不占用楼层地面空间，结构简单，使用方便;三是 在节约水资源的同时并没有产生额外能耗，利用水的自重实现蓄水及二次供水，绿色环保; 四是除臭剂成本低廉，效果良好，可在上层洗浴废水进入集水箱的同时自动注入，使用方便， 本发明提供的技术特别适用于写字间、办公楼、公寓楼、教学楼等大型楼宇，以及车间、实 验楼等多层厂房。
