申请日2014.02.12
公开(公告)日2014.07.30
IPC分类号C02F11/12; F26B21/14; B01D50/00
摘要

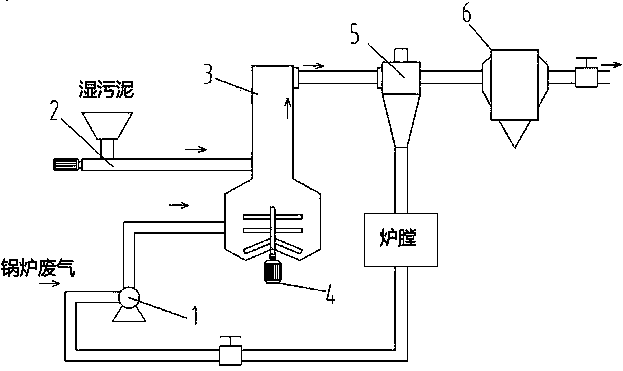

本实用新型公开了一种污泥干燥燃烧系统，包括干燥风机、加料机、输送机、干燥塔、干燥搅拌电机、旋风收尘器及电除尘器，干燥风机外接锅炉，连接于干燥塔底部侧壁上，加料机通过输送机连接于干燥塔中部侧壁上，干燥塔底部为倒锥状，并设置有干燥搅拌电机，干燥搅拌电机延伸进入干燥塔内的轴承上设置有截面为三角形状的搅拌叶，干燥塔的顶部侧壁与旋风收尘器相连接，旋风收尘器设置有干燥污泥出口及烟气出口，干燥污泥出口通过传送带与炉膛连接，烟气出口与与电除尘器相连接，所述的电除尘器与烟囱相连接。本实用新型通过利用烟道气余热干燥污泥，从而实现污泥“减量化、无害化、稳定化、资源化”处理。
权利要求书
1.一种污泥干燥燃烧系统，其特征在于：包括干燥风机、加料机、输送机、干燥塔、干燥搅拌电机、旋风收尘器、电除尘器，所述的干燥风机外接锅炉，并通过管道连接于干燥塔底部侧壁上，所述的加料机通过输送机连接于干燥塔中部侧壁上，所述的干燥塔底部设置有干燥搅拌电机，干燥搅拌电机延伸进入干燥塔内的的轴承上设置有搅拌叶，干燥塔的顶部侧壁通过管道与旋风收尘器相连接，所述的旋风收尘器设置有干燥污泥出口及烟气出口，所述的干燥污泥出口通过传送带与炉膛连接，所述的烟气出口与电除尘器相连接，所述的电除尘器与烟囱相连接。
2.根据权利要求1所述的污泥干燥燃烧系统，其特征在于：所述的干燥风机外接锅炉的管道之间设置有阀门。
3.根据权利要求1所述的污泥干燥燃烧系统，其特征在于：所述的旋风收尘器与烟囱的连接管道之间设置有阀门。
4.根据权利要求1所述的污泥干燥燃烧系统，其特征在于：所述的干燥塔底部为倒锥状。
5.根据权利要求1所述的污泥干燥燃烧系统，其特征在于：所述的搅拌叶截面为三角形形状。
说明书
一种污泥干燥燃烧系统
技术领域
本实用新型涉及污泥焚烧处理装置，更为具体地，涉及一种污泥干燥燃烧系统。
背景技术
废水处理后产生的沉淀物、颗粒物和漂浮物等物质，统称为污泥;土地填埋还是我国目前污泥处置的主要方法，随着污泥量不断的增加，征地越来越困难，单纯的土地还原处理已不能满足需要，加之污泥含有大量有机物、丰富的氮、磷以及重金属物质，含水率很高等多种有毒有害物质，不能直接作肥料或土壤改良剂，用土地还原处理又会留下新环境问题，会造成水源水质恶化，污染土壤和农作物等环境危害。显然，污泥的处理成了环境保护的一项重要课题和必须解决的问题，虽然目前也有使用污泥焚烧技术对污泥进行处理，但由于耗能大，导致了污泥焚烧成本高，另外也有一些通过对高温废气回收从而对污泥进行预干燥处理，但处理后污泥在气固分离环节分离效果差，虽然大颗粒污泥被分离出去，但排出的空气中还包含有小颗粒粉尘，向外排出容易造成粉尘污染 。因此，亟需开发一种污泥干燥燃烧系统，并且能对排出的空气进行更好的处理。
发明内容
为解决上述问题，本实用新型提供了一种污泥干燥燃烧系统，利用锅炉排放废烟气干燥污泥，从而起到以废治废的目的。
为实现上述目的，本实用新型的技术方案为：
一种污泥干燥燃烧系统，包括干燥风机、加料输送机、干燥塔、干燥搅拌电机、旋风收尘器，所述的干燥风机外接锅炉，并通过管道连接于干燥塔底部侧壁上，所述的加料机通过输送机连接于干燥塔中部侧壁上，所述的干燥塔底部设置有干燥搅拌电机，干燥搅拌电机延伸进入干燥塔内的轴承上设置有搅拌叶，干燥塔的顶部侧壁通过管道与旋风收尘器相连接，所述的旋风收尘器设置有干燥污泥出口及烟气出口，所述的干燥污泥出口通过传送带与炉膛连接，所述的烟气出口与电除尘器连接，所述的电除尘器与烟囱相连接。
所述的干燥风机外接锅炉的管道之间设置有阀门。
所述的电除尘器与烟囱的连接管道之间设置有阀门。
所述的干燥塔底部为倒锥状。
所述的搅拌叶截面为三角形形状。
有益效果：本实用新型通过利用烟道气余热干燥污泥，通过干燥塔的切向进气口进气，使污泥在干燥过程中形成旋流喷动状态，从而达到快速干燥的目的，同时将干燥塔底部设置成倒锥状，可使干燥在低阻条件下连续稳定地运行，减少了气流的阻力，通过本实用新型技术可实现污泥“减量化、无害化、稳定化、资源化”处理，同时通过旋风收尘器及电除尘器双层除尘可确保排出的空气达标。
