申请日2010.07.27
公开(公告)日2011.04.20
IPC分类号E03F5/22
摘要
本实用新型涉及一种用于室外污水的负压收集装置其特征在于：负压收集罐连接有至少一个收集单元，负压收集罐与收集单元之间通过负压管相连，收集单元由进水管、污水收集井和水封管连接而成，污水收集井与水封管之间通过收集井出水管相连，水封管内设有一抽吸管，负压收集罐设有高真空开关和低真空开关，负压收集罐上部连接有真空泵，负压收集罐下部连接有排水泵。本实用新型的有益效果是采用负压管道对各污水收集井内的污水进行收集，负压管道埋深不需要按一定的坡度敷设，可有效降低污水管道敷设深度，收集管道管径较小，工程实施容易，工程投资低，同时由于采用负压封闭管道进行收集，管道密封性能好，有利于污水收集管网的运行和管理。

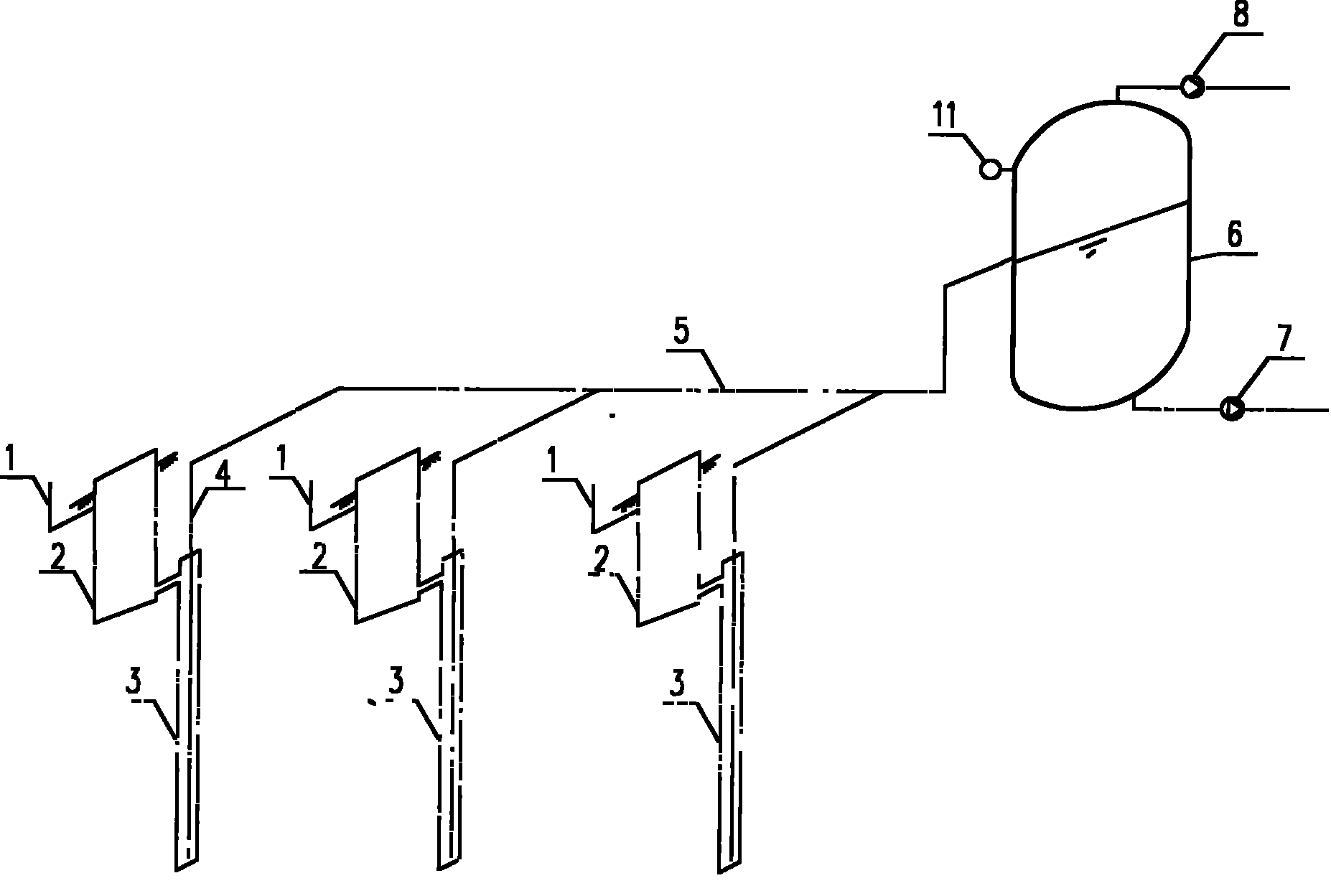

摘要附图
权利要求书
1.一种用于室外污水的负压收集装置，它主要包括负压收集罐，其特征在于：负压收集罐连接有至少一个收集单元，负压收集罐与收集单元之间通过负压管相连，收集单元由进水管、污水收集井和水封管连接而成，污水收集井与水封管之间通过收集井出水管相连，水封管内设有一抽吸管，负压收集罐设有高真空开关和低真空开关，负压收集罐上部连接有真空泵，负压收集罐下部连接有排水泵。
2.根据权利要求1所述的一种用于室外污水的负压收集装置，其特征在于：负压收集罐连接有1-100个收集单元，水封管的顶部设有一法兰盲板，抽吸管穿越法兰盲板设置在水封管内，抽吸管的一端距离水封管底部0.1m，抽吸管的另一端与负压管相连，水封管的长度为2-4m。
3.根据权利要求1所述的一种用于室外污水的负压收集装置，其特征在于：抽吸管与负压管之间设置抽吸控制阀，污水收集井埋于地面以下，污水收集井底部通过收集井出水管与水封管顶部相连通。
说明书
一种用于室外污水的负压收集装置
技术领域：
本实用新型涉及污水收集的技术领域，具体地说是一种用于室外污水的负压收集装置。
背景技术：
在城市及居住人口密集地区，污水的收集多采用重力式管道收集方式，建筑物内的污水流入室外窨井，污水管道按一定的坡度敷设，污水依靠重力沿管道输送到污水提升井，然后由泵站提升到污水处理设施，为防止管道内污水堵塞，管道敷设时往往需要采用一定的坡度，因此，污水管道一般埋深相对较深，工程投资高。而在农村地区，由于居住相对分散，特别是在农村地形变化较大、河流多的情况下，如依靠传统的重力管道收集方式，管道需要维持一定的坡度，敷设难度较大，管道实施较困难，有的根本无法实施，导致很多数村庄的污水只能采取的随意排放方式，特别是农村污水量小，污水输送管道长，因此，管道内污水在旱流时流速小，管道易堵塞且渗漏严重，旱天污水大多直接渗入地下，收集不到污水，而在雨天时由于雨水渗入，污水溢流严重，农村河流普遍遭到污染，还严重威胁到地下水，严得影响周围环境，给居民的健康带来较大威胁。因此，针对居住分散、地形变化大的情况下，农村污水如何有效收集是目前急需解决的难题。
发明内容：
本实用新型的目的在于提供一种改进的用于室外污水的负压收集装置，它可克服现有技术中传统重力排水系统管道埋深大，运行维护困难，特别是对农村居住分散、地形变化大情况难以适应的一些不足。
为了实现上述目的，本实用新型的技术方案是：一种用于室外污水的负压收集装置，它主要包括负压收集罐，其特征在于：负压收集罐连接有至少一个收集单元，负压收集罐与收集单元之间通过负压管相连，收集单元由进水管、污水收集井和水封管连接而成，污水收集井与水封管之间通过收集井出水管相连，水封管内设有一抽吸管，负压收集罐设有高真空开关和低真空开关，负压收集罐上部连接有真空泵，负压收集罐下部连接有排水泵。
本实用新型的有益效果是采用负压管道对各污水收集井内的污水进行收集，负压管道埋深不需要按一定的坡度敷设，可有效降低污水管道敷设深度，收集管道管径较小，工程实施容易，工程投资低，同时由于采用负压封闭管道进行收集，管道密封性能好，可有效避免污水渗漏及雨水渗入现象，污水管道内流速相对较大，有利于减少污水沉积及堵塞现象，有利于污水收集管网的运行和管理。
