申请日2014.02.11
公开(公告)日2014.07.09
IPC分类号C02F3/34; C02F103/30; C02F1/28; C02F3/10
摘要
本实用新型公开了一种染整工业废水的生物处理用载体，包括壳体，壳体底部设置有进水口，进水口底部和壳体的顶部分别设置有一个曝气盘，壳体的侧面设置有弧形出水口，在弧形出水口与进水口之间设置有两层硬质支架，硬质支架的上表面设置有织物层，硬质支架与壳体的连接处设置有压力传感器，弧形出水口上设置有活动截止板，在两层织物层之间设置有横置叶轮和排污管，排污管上设置有阀门，排污管连接至过滤沉淀池。本实用新型能够改进现有技术的不足，减少了污泥外泄对水质的影响，并可以自动检测污泥产生量，对污泥进行快速收集，保持了载体长时间的过滤处理效果。
权利要求书

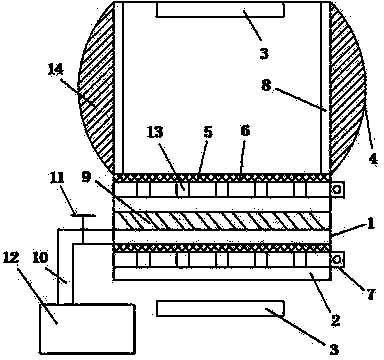

1.一种染整工业废水的生物处理用载体，其特征在于：包括壳体(1)，壳体(1)底部设置有进水口(2)，进水口(2)底部和壳体(1)的顶部分别设置有一个曝气盘(3)，壳体(1)的侧面设置有弧形出水口(4)，在弧形出水口(4)与进水口(2)之间设置有两层硬质支架(5)，硬质支架(5)的上表面设置有织物层(6)，硬质支架(5)与壳体(1)的连接处设置有压力传感器(7)，弧形出水口(4)上设置有活动截止板(8)，在两层织物层(6)之间设置有横置叶轮(9)和排污管(10)，排污管(10)上设置有阀门(11)，排污管(10)连接至过滤沉淀池(12)。
2.根据权利要求1所述的染整工业废水的生物处理用载体，其特征在于：所述硬质支架(5)上设置有若干个通孔(13)。
3.根据权利要求1所述的染整工业废水的生物处理用载体，其特征在于：所述进水口(2)底部的曝气盘(3)与进水口(2)之间的距离为3～5cm。
4.根据权利要求1所述的染整工业废水的生物处理用载体，其特征在于：所述织物层的线密度为6000～7000dtex，经密度为17.0±1根丝/英寸，纬密度为23.0±1根丝/英寸。
5.根据权利要求1所述的染整工业废水的生物处理用载体，其特征在于：所述弧形出水口(4)外侧设置有活性炭吸附层(14)。
说明书
一种染整工业废水的生物处理用载体
技术领域
本实用新型涉及一种工业废水处理技术领域，尤其是一种染整工业废水的生物处理用载体。
背景技术
现在国内的印染废水多数微生物处理法。但作为微生物生长繁殖用的生物处理载体，由于没有合适的选材及构造，严重影响着废水处理效果，制约着染整产业的健康发展。中国实用新型专利CN 203007009 U公开了一种织物类载体，易于生物膜附着，表面积大，水流阻力小，强度大，化学和生物稳定性好。但是这种载体还是没有解决微生物自身繁殖后造成污泥量增加对载体承重性和通过性的影响，随着使用时间的增加，载体的过滤效果会迅速下降。
实用新型内容
本实用新型要解决的技术问题是提供一种染整工业废水的生物处理用载体，能够改进现有技术的不足，减少了污泥外泄对水质的影响，并可以自动检测污泥产生量，对污泥进行快速收集，保持了载体长时间的过滤处理效果。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种染整工业废水的生物处理用载体，包括壳体，壳体底部设置有进水口，进水口底部和壳体的顶部分别设置有一个曝气盘，壳体的侧面设置有弧形出水口，在弧形出水口与进水口之间设置有两层硬质支架，硬质支架的上表面设置有织物层，硬质支架与壳体的连接处设置有压力传感器，弧形出水口上设置有活动截止板，在两层织物层之间设置有横置叶轮和排污管，排污管上设置有阀门，排污管连接至过滤沉淀池。
作为优选，所述硬质支架上设置有若干个通孔。
作为优选，所述进水口底部的曝气盘与进水口之间的距离为3～5cm。
作为优选，所述织物层的线密度为6000～7000dtex，经密度为17.0±1根丝/英寸，纬密度为23.0±1根丝/英寸。
作为优选，所述弧形出水口外侧设置有活性炭吸附层。
采用上述技术方案所带来的有益效果在于：本实用新型采用双向曝气的结构，提高了载体内的含氧量，通过对流气流提高了废水中含氧量的均匀性，进而提高了微生物对废水中污染物质的分解率。进水口底部的曝气盘与进水口之间的距离为3～5cm，可以实现进气量和进水量的兼顾平衡。通过硬质支架设置两层织物层，可以将微生物和其生长繁殖用的污泥集中在两层织物层之间，避免微生物过度散失，既减少了微生物的消耗量，减少原料资金消耗，又避免了污泥对水质的二次污染。由于采用了双向曝气的结构，可适当采用高密度织物层，既不影响通过性，又减少了微生物的散失，还提高了织物层的强度。硬质支架在对织物层起到支撑作用的同时，将织物层上承受的压力传递到压力传感器上，当压力传感器检测到的压力过高时，说明织物层内的污泥量过多，这时关闭活动截止板，打开阀门和横置叶轮，将污泥从排污管排至过滤沉淀池。污泥在过滤沉淀池中进行沉淀收集后可以重复利用。叶轮采用横置的安装方式，与纵向安装相比，可以同时提高对上下两层织物层的清洗力约30%。硬质支架上的通孔用来增加硬质支架的通过性。活性炭吸附层用来吸附从织物层中外泄的少量污泥颗粒及其它杂质。
