申请日2013.12.17
公开(公告)日2014.07.16
IPC分类号C02F1/00
摘要
一种用于大理石板材生产线的污水处理系统，它由多组蓄水池9和多组闸板10组成，多组蓄水池9的四周分别开有多组进、出水口，多组闸板10分别安装多组蓄水池9四周的多组进、出水口处。本实用新型优点是：本实用新型将原有的整体式，改为多组式，在处理污水时，可以关闭四周闸门，进行单独的污水处理，这样处理的污水效果更好。
权利要求书
1. 一种用于大理石板材生产线的污水处理系统，其特征在于它由除杂小车(11)、污水处理池、一组横向滑轨(7)和一组纵向滑轨(8)组成，除杂小车由机架(1)、滑轮小车、电机(3)、泵(4)、两队滚轮(5)和挂钩(6)组成，机架(1)顶部开有滑槽，两队滚轮(5)分别安装在机架(1)底部两侧，滑轮小车由一组滑轮(2)和车体(2-1)组成，一组滑轮(2)的中轴两端分别安装在车体(2-1)内，一组滑轮(2)位于机架(1)顶部的滑槽内，电机(3)安装在车体(2-1)上，且电机(3)的动力输出轴与一组滑轮(2)的其中一个传动相连，一对管道分别安装在泵(4)的进口处和出口处，泵(4)通过挂架(6)安装在车体(2-1)上，污水处理池由蓄水池(1)和多组闸板(2)组成，蓄水池(1)上开有出水口，蓄水池(1)内设有网格墙(1-1)，网格墙(1-1)上分别开有多组进、出水口，多组闸板(2)分别安装在网格墙(1-1)上的多组进、出水口处，一组横向滑轨(7)和一组纵向滑轨(8)分别安装在网格墙(9-1)上，两队滚轮(5)分别位于一组横向滑轨(7)或一组纵向滑轨(8)上。
2.根据权利要求1所述的一种用于大理石板材生产线的污水处理系统，其特征在于多组蓄水池(9)的池壁呈斜坡形。
3.根据权利要求1所述的一种用于大理石板材生产线的污水处理系统，其特征在于两队滚轮(5)是两队万向轮。
说明书
一种用于大理石板材生产线的污水处理系统
技术领域
本发明涉及大理石板材生产线领域，具体涉及一种用于大理石板材生产线的污水处理系统。
背景技术
目前，污水处理是目前工业生产领域经常需要的一道程序，尤其是针对各种石材、纺织、造纸、印染、化工等产业，由于废水量大，如不进行可靠的污水处理，则将对环境造成极其严重的污染，而现有的污水内的杂质处理都是通过人工使用工具进行打捞，这种打捞方式不仅费时费力，而且效率不高，由于是大理石加工后的杂质，沉在底部后不易被打捞。
实用新型内容
本实用新型的目的就是针对目前污水处理是目前工业生产领域经常需要的一道程序，尤其是针对各种石材、纺织、造纸、印染、化工等产业，由于废水量大，如不进行可靠的污水处理，则将对环境造成极其严重的污染，而现有的污水内的杂质处理都是通过人工使用工具进行打捞，这种打捞方式不仅费时费力，而且效率不高，由于是大理石加工后的杂质，沉在底部后不易被打捞之不足，而提供一种用于大理石板材生产线的污水处理系统。

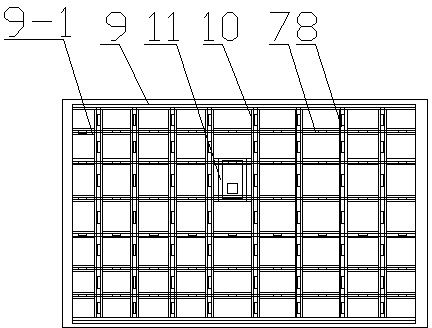

本实用新型由除杂小车11、污水处理池、一组横向滑轨7和一组纵向滑轨8组成，除杂小车由机架、滑轮小车、电机、泵、两队滚轮和挂钩组成，机架顶部开有滑槽，两队滚轮分别安装在机架底部两侧，滑轮小车由一组滑轮和车体组成，一组滑轮的中轴两端分别安装在车体内，一组滑轮位于机架顶部的滑槽内，电机的安装在车体上，且电机的动力输出轴与一组滑轮的其中一个传动相连，一对管道分别安装在泵的进口处和出口处，泵通过挂架安装在车体上，污水处理池由蓄水池和多组闸板组成，蓄水池上开有出水口，蓄水池内设有网格墙，网格墙上分别开有多组进、出水口，多组闸板分别安装在网格墙上的多组进、出水口处，一组横向滑轨和一组纵向滑轨分别安装在网格墙上，两队滚轮分别位于一组横向滑轨或一组纵向滑轨上。
蓄水池的池壁呈斜坡形。
两队滚轮是两队万向轮。
本实用新型优点是：本实用新型1、将原有的整体式，改为多组式，在处理污水时，可以关闭四周闸门，进行单独的污水处理，这样处理的污水，效果更好。2、代替原有的人工打捞，泵机通过管道将池底底部的杂质抽出，这种方式不仅将杂质抽取更干净，而且使用更方便，效率更高。
