申请日2013.12.16
公开(公告)日2015.06.17
IPC分类号C02F9/04
摘要
本发明提出了一种泥浆污水处理回收系统，其特征在于包括：第一污水收集池;至少一台固液分离机，与所述第一污水收集池相连，中间设有第一水泵，该固液分离机连接有污泥池;第二污水收集池，与所述固液分离机相连;离心机，与所述第二污水收集池相连，中间设有第二水泵和混合器，该混合器连接有加药装置，该离心机连接有污泥池;蓄水池，与所述离心机相连。本发明通过多级固液分离将泥浆水中的泥沙和水分离并回收利用，实现了无污染排放和水的循环利用。
权利要求书

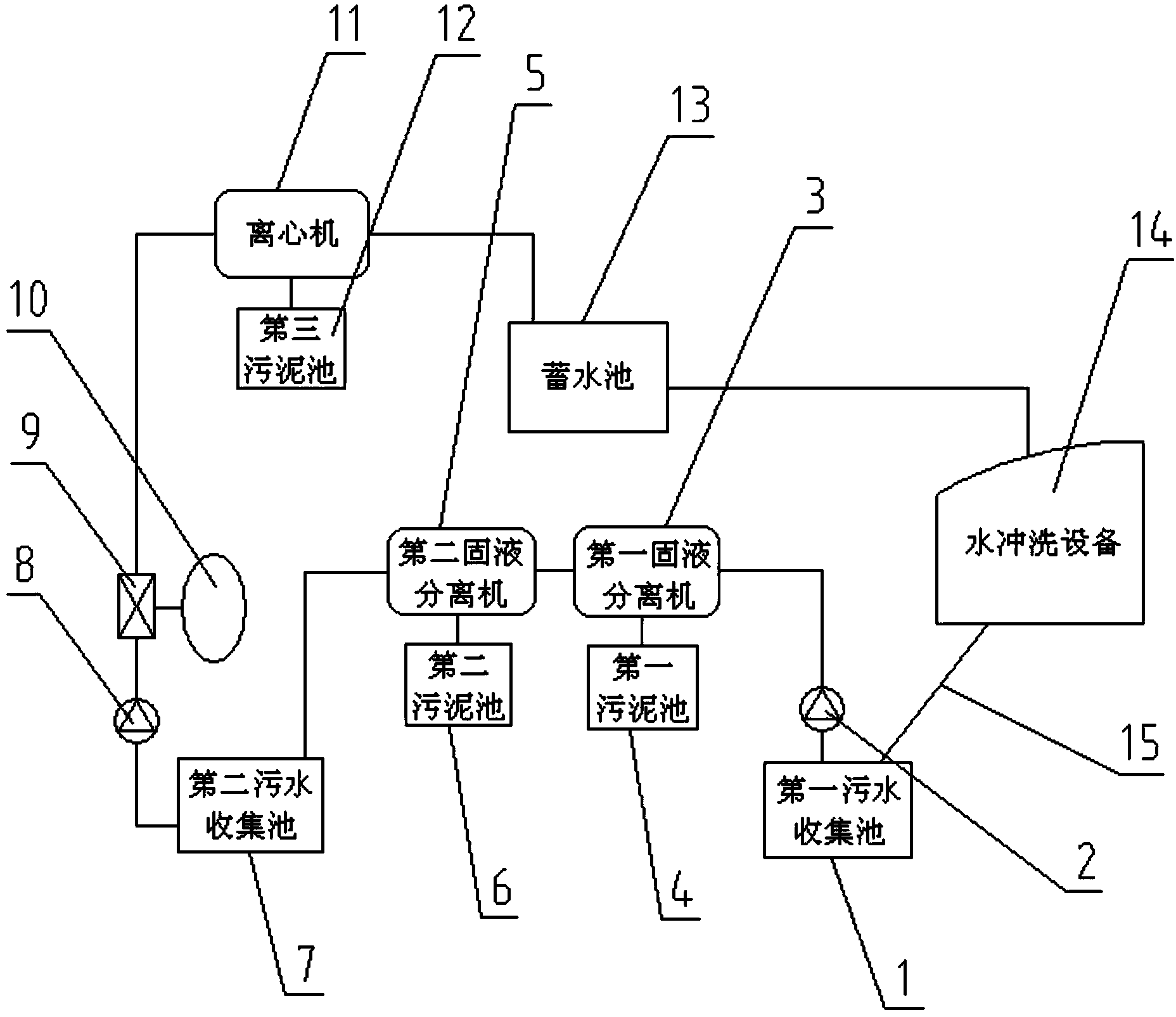

1.一种泥浆污水处理回收系统，其特征在于包括：第一污水收集池(1); 至少一台固液分离机(3,5)，与所述第一污水收集池(1)相连，中间设有第一 水泵(2)，该固液分离机(3,5)连接有污泥池(4,6);第二污水收集池(7)， 与所述固液分离机(5)相连;离心机(11)，与所述第二污水收集池(7)相连， 中间设有第二水泵(8)和混合器(9)，该混合器(9)连接有加药装置(10)， 该离心机(11)连接有污泥池(12);蓄水池(13)，与所述离心机(11)相连。
2.根据权利要求1所述的泥浆污水处理回收系统，其特征在于：所述固液 分离机(3,5)包括：第一固液分离机(3)，用于分离较大颗粒固体;第二固液 分离机(5)，用于进一步分离较小颗粒固体。
3.根据权利要求1或2所述的泥浆污水处理回收系统，其特征在于：所述 第一污水收集池(1)内和所述第二污水收集池(7)内均设有搅拌装置。
4.根据权利要求1或2所述的泥浆污水处理回收系统，其特征在于：所述 固液分离机(3,5)包括滤网和振动筛。
5.根据权利要求1或2所述的泥浆污水处理回收系统，其特征在于：所述 离心机(11)为卧式离心机。
6.根据权利要求1或2所述的泥浆污水处理回收系统，其特征在于：所述 加药装置(10)用于向所述混合器(9)加入絮凝剂和混凝剂。
说明书
泥浆污水处理回收系统
技术领域
本发明属于污水处理技术领域，具体涉及一种泥浆污水处理回收系统。
背景技术
矿石的开采过程中，常采用水冲洗设备用水将矿石冲洗出来，从而产生大 量的泥浆水。如果直接排放，势必对环境造成危害。现有的做法通常是用拦栅 挡板拦截泥沙，但只能拦截大颗粒的泥沙，且污水不能回收利用。
发明内容
本发明的目的是提供一种无污染排放的泥浆污水处理回收系统。
本发明的技术方案是这样实现的：一种泥浆污水处理回收系统，其特征在 于包括：第一污水收集池;至少一台固液分离机，与所述第一污水收集池相连， 中间设有第一水泵，该固液分离机连接有污泥池;第二污水收集池，与所述固 液分离机相连;离心机，与所述第二污水收集池相连，中间设有第二水泵和混 合器，该混合器连接有加药装置，该离心机连接有污泥池;蓄水池，与所述离 心机相连。
优选地，所述固液分离机包括：第一固液分离机，用于分离较大颗粒固体; 第二固液分离机，用于进一步分离较小颗粒固体。
优选地，所述第一污水收集池内和所述第二污水收集池内均设有搅拌装置。
本发明通过多级固液分离将泥浆水中的泥沙和水分离并回收利用，实现了 无污染排放和水的循环利用。
