申请日2014.02.08
公开(公告)日2014.07.09
IPC分类号C02F3/30
摘要
本实用新型是一种一体式污水生化处理装置，尤其是一种基于活性污泥调理和过程减量技术的一体式污水生化处理装置。本实用新型主要由水解酸化区、污泥调理区、曝气生化区、沉淀区、污泥消化区之间依次通过管道两两相连接。污水先后经过水解酸化、污泥调理、曝气生化处理、分离沉淀等过程，沉淀区的剩余污泥通过污泥消化处理后，消化液进入污泥调理区进一步处理。本实用新型和现有技术相比，具有结构紧凑，设计科学，自动化程度高，占地面积小、处理效果好，剩余污泥产量少，处理费用低等优点。
权利要求书

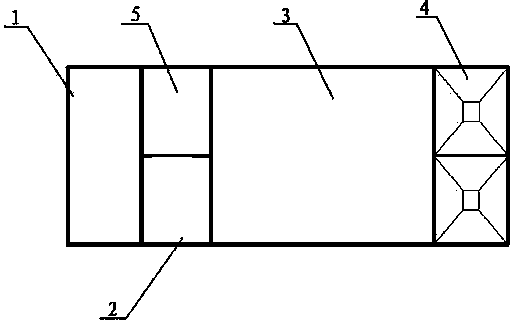

1.基于活性污泥调理和过程减量技术的一体式污水生化处理装置，其特征在于：水解酸化区(1)、污泥调理区(2)、曝气生化区(3)、沉淀区(4)之间依次通过管道两两相连接，污泥消化区(5)与沉淀区(4)和污泥调理区(2)分别通过管道相连接。
2.根据权利1要求所述的基于活性污泥调理和过程减量技术的一体式污水生化处理装置，其特征在于：所述的水解酸化区(1)安装组合式生物载体，并设潜水搅拌机。
3.根据权利1要求所述的基于活性污泥调理和过程减量技术的一体式污水生化处理装置，其特征在于：所述的曝气生化区(3)内设曝气装置，曝气装置可采用旋混曝气器、微孔曝气器或射流曝气器。
4.根据权利1要求所述的基于活性污泥调理和过程减量技术的一体式污水生化处理装置，其特征在于：所述的沉淀区(4)内设污泥回流泵和剩余污泥泵。
5.根据权利1要求所述的基于活性污泥调理和过程减量技术的一体式污水生化处理装置，其特征在于：所述的污泥消化区(5)内设潜水搅拌机。
说明书
基于活性污泥调理和过程减量技术的一体式污水生化处理装置
技术领域
本实用新型涉及一种一体式污水生化处理装置，尤其是一种基于活性污泥调理和过程减量技术的一体式污水生化处理装置。
背景技术
污水的处理方法主要包括物理处理法、化学处理法、生物处理法以及这些方法的组合处理法等。其中，污水的生物处理法以其投资低、处理费用低、处理效果好等优点而被广泛应用，成为污水处理领域的一种主导处理方法。
在污水的生物处理法中，常规处理装置存在工艺流程长、工段衔接复杂、占地面积大、运行操作繁琐等问题，为解决此类问题，一体式污水处理装置应运而生。目前国内的一体式污水处理装置主要有：厌氧/好氧一体式装置、厌氧/缺氧/好氧一体式装置、一体式氧化沟装置、活性污泥UNITANK一体化装置、膜生物反应器一体化装置等。这些一体式污水处理装置具有功能紧凑、占地面积小、自控水平高、运行管理方便等优点，但同时也存在运行稳定性不强、剩余污泥产量大等问题，在一定程度上限制了一体化污水生化处理装置的推广应用。
发明内容
本实用新型的技术任务是针对以上不足之处，提供一种基于活性污泥调理和过程减量技术、运行稳定性强、剩余污泥产量小的一体式污水生化处理装置。本实用新型解决其技术问题所采用的技术方案是采用一体式的结构设计，本实用新型主要由水解酸化区、污泥调理区、曝气生化区、沉淀区之间依次通过管道两两相连接，污泥消化区与沉淀区和污泥调理区通过管道相连接;水解酸化区内安装组合式生物载体，并在区内设置潜水搅拌机;曝气生化区内设曝气装置，可采用旋混曝气器、微孔曝气器或射流曝气器等;沉淀区内设污泥回流泵和剩余污泥泵，污泥回流泵将沉淀污泥回流至曝气生化区;剩余污泥泵将沉淀污泥泵送至污泥消化区;污泥消化区内设潜水搅拌机。
本实用新型和现有技术相比，具有以下特点：一、本实用新型设计科学合理，结构紧凑，占地面积小，自控水平高，运行管理方便;二、本实用新型集成了活性污泥调理技术和活性污泥过程减量技术，从而保证了系统的污泥活性，提高了出水品质，同时大幅度削减了剩余污泥产生量;三、本实用新型对污水中污染物的去除效率高，运行稳定性强。
