申请日2010.06.25
公开(公告)日2010.10.27
IPC分类号E04F17/02
摘要
本发明公开了一种住宅楼烟气道废油、废水排泄系统。其主烟道由彼此连接并密封的每一楼层安装一根的单节烟道组成，安装在起始层的单节烟道的下端设有集油排放器，使得每层附着于烟道的侧壁上的油污沿烟道侧壁往下流淌至集油排放器中，集中收集起来排入废油集油筒中，便于及时清理。该集油排放器上平面的外部形状与起始层单节烟道下端的外部形状相适应，可以与各种形状的烟气道配套使用。因此本发明的结构更为合理，结构简单、安装使用方便、容易清理，集中收集废油效果好，节省能源，变废为宝，能更有效地防范火灾事故，防霉变异味，同时还增强了主烟道的管道体的承载能力。

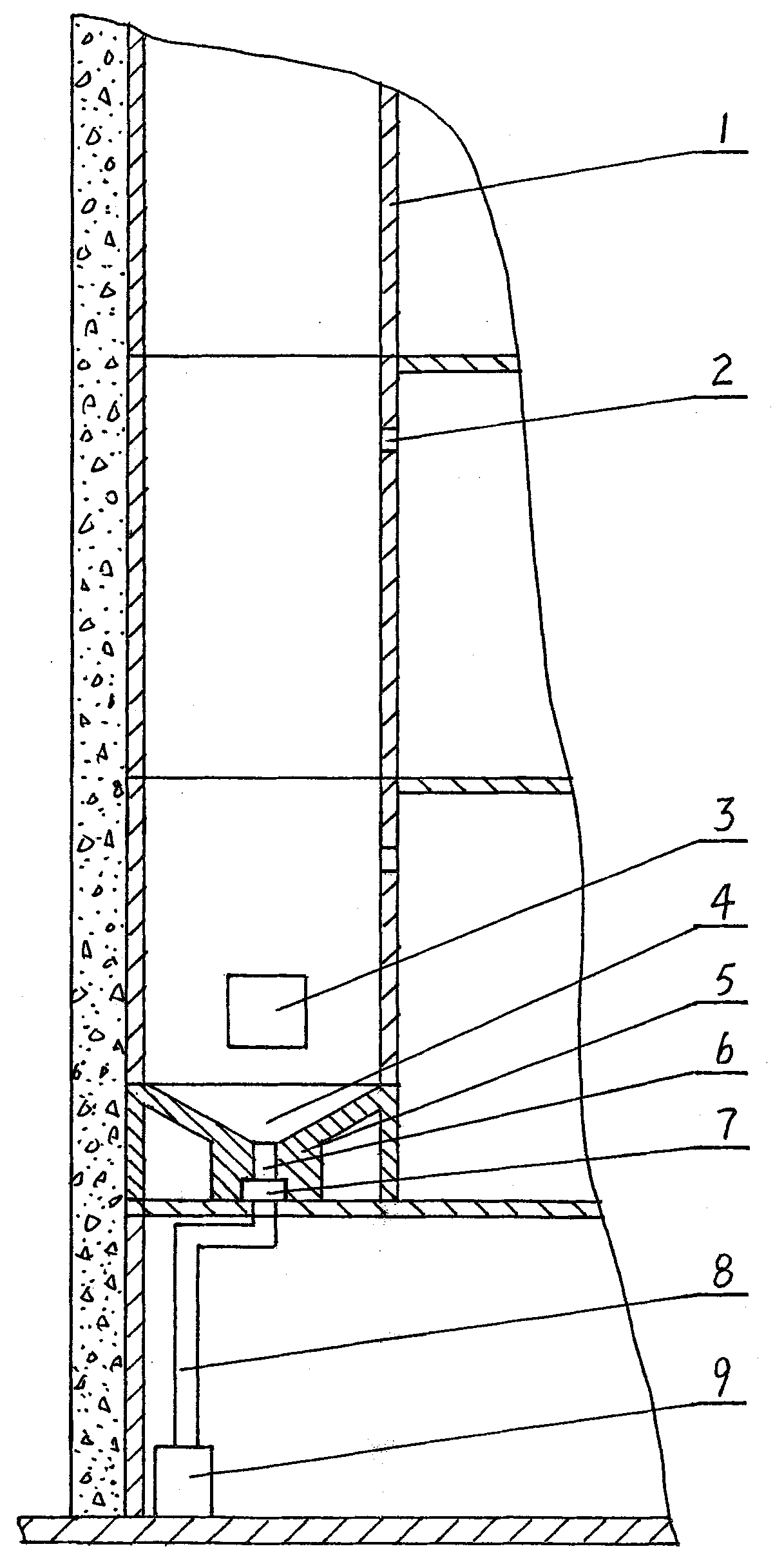

摘要附图
权利要求书
1.一种住宅楼烟气道废油、废水排泄系统，包括横截面为矩形的主烟道，主烟道由彼此密封并连接的每一楼层安装的单节烟道组成，起始层的单节烟道的下端连接有废油集油筒，其特征在于：所述的起始层单节烟道的下端与废油集油筒之间设有集油排泄器。
2.根据权利要求1所述的住宅楼烟气道废油、废水排泄系统，其特征在于：所述集油排泄器上平面的外部形状与起始层单节烟道下端的外部形状相适应。
3.根据权利要求1或2所述的住宅楼烟气道废油、废水排泄系统，其特征在于：所述集油排泄器的上部设有凹坑，集油排泄器的下底面设有接头，凹坑的底部设有引出管，该引出管与接头相连通;接头上连接接油管，接油管的下端穿过起始层与地下室之间的楼板与地下室的废油集油筒相对应。
4.根据权利要求1或2所述的住宅楼烟气道废油、废水排泄系统，其特征在于：所述集油排泄器的上部设有凹坑，集油排泄器的侧面设有接头，凹坑的底部设有引出管，该引出管与接头相连通;接头上连接接油管，接油管通向室外与废油集油筒相对应。
5.根据权利要求3所述的住宅楼烟气道废油、废水排泄系统，其特征在于：所述集油排泄器的上部设置的凹坑，其纵截面为梯形、矩形、半圆形、椭圆形中的一种。
6.根据权利要求4所述的住宅楼烟气道废油、废水排泄系统，其特征在于：所述集油排泄器的上部设置的凹坑，其纵截面为梯形、矩形、半圆形、半椭圆形中的一种。
说明书
住宅楼烟气道废油、废水排泄系统
技术领域
本发明涉及住宅楼通风管道，尤其涉及一种住宅楼集中排油烟管道。
背景技术
目前的住宅、厨房、卫生间根据国家标准一般都设有公共烟道，分户安装的抽排油烟机能迅速地将产生的油烟气体排入公共烟道中，由于排出的气体中含有大量的油雾和烟尘，这些油雾和烟尘一部分附着于烟道的侧壁上，随着时间的推移，排烟道内会堆积越来越多的油污，虽然这些公共烟道，多是由玻纤网格布和水泥沙浆预制而成，烟道本身不会燃烧，但在使用几年后，管道内因大量积留废油污，一旦一家发生火灾或烟道内温度过高发生自燃，都会通过公共烟道迅速蔓延至各家各户，从而造成严重的后果;特别是烟道长期使用，会有大量的油污随管壁流到底楼楼层烟道底部沉积起来，原有的烟道都没有设计相应的清理结构，存在一定的火灾安全隐患。针对上述问题，有人提出了具体的解决方案，如国家知识产权局2008年8月20日公告的由李安设计的专利号为200720027038.3、名称为“集约化排油烟设施”的实用新型专利，该产品的烟气导流罩通过直排烟道与公共引风管道连接，公共引风管道上端固定连接风力引风机，下端活动连接废油集油筒，烟气导流罩下边固定连接废油引管，废油引管与公共引风管道连接，直排烟道为户内高户外低的斜坡烟道，直排烟道内固定安装排气扇，直排烟道外端连接防倒风板，结构简单，使用方便，排烟迅速。其缺点是：主烟道下端活动连接废油集油筒的结构只适用于烟气道在室外的情况，而目前多数烟气道均设置于墙体中，因此限制了该结构的推广使用。
发明内容
本发明的目的在于提供一种结构简单、安装使用方便、容易清理，可与各种形状的烟气道配套使用的住宅楼烟气道废油、废水排泄系统。
本发明为实现上述目的所采用的技术方案是：
一种住宅楼烟气道废油、废水排泄系统，包括横截面为矩形的主烟道，主烟道由彼此密封并连接的每一楼层安装的单节烟道组成，起始层的单节烟道的下端连接有废油集油筒，其特征在于：所述的起始层单节烟道的下端与废油集油筒之间设有集油排泄器。
本发明所述的集油排泄器上平面的外部形状与起始层单节烟道下端的外部形状相适应。这样集油排放器可以与各种形状的烟气道相配套。
本发明所述的集油排泄器的上部设有凹坑，集油排泄器的下底面设有接头，凹坑的底部设有引出管，该引出管与接头相连通;适用于设有地下室的住宅楼，在接头上连接接油管，接油管的下端穿过起始层与地下室之间的楼板与地下室的废油集油筒相对应。
本发明所述的集油排泄器的上部设有凹坑，集油排泄器的侧面设有接头，凹坑的底部设有引出管，该引出管与接头相连通;适用于没有地下室的住宅楼，在接头上连接接油管，接油管通向室外与废油集油筒相对应。
为了方便加工制作，本发明所述的集油排泄器的上部设置的凹坑，其纵截面可以为梯形、矩形、半圆形、半椭圆形中的一种。
由于采取上述结构，安装在起始层的单节烟道的下端设有集油排泄器，使得每层附着于烟道侧壁上的油污沿烟道侧壁往下流淌至集油排泄器中，集中收集起来排入废油集油筒中，便于及时清理。该集油排泄器上平面的外部形状与起始层单节烟道下端的外部形状相适应，可以与各种形状的烟气道配套使用。从上述分析可以看出，本发明的结构更为合理，结构简单、安装使用方便、容易清理，集中收集废油效果好，节省能源，变废为宝，能更有效地防范火灾事故，防霉变异味，同时还增强了主烟道的管道体的承载能力。
