摘要
本实用新型涉及一种脱除污泥重金属的淋洗装置，包括水存储罐和淋洗液存储罐，特征是：所述水存储罐利用连接管与第一蠕动泵的第一通道的输入端连接，所述淋洗液存储罐利用连接管和第一蠕动泵的第二通道的输入端连接;第一蠕动泵的第一通道和第二通道的输出端均利用连接管与上淋洗泵的上端连接;所述上淋洗柱的下端利用连接管与下淋洗柱的上端连接;在下淋洗柱的底端设有两个胶管出口，第一胶管出口与水收集罐连接，第二胶管出口与淋洗液收集罐连接。在所述淋洗液收集罐和上淋洗柱的上端之间利用连接管连接第二蠕动泵。在所述下淋洗柱的底部铺设有滤膜。本实用新型能对污泥进行彻底淋洗、对淋洗液能够二次利用、对有毒有害物质能进行控制。
摘要附图
权利要求书

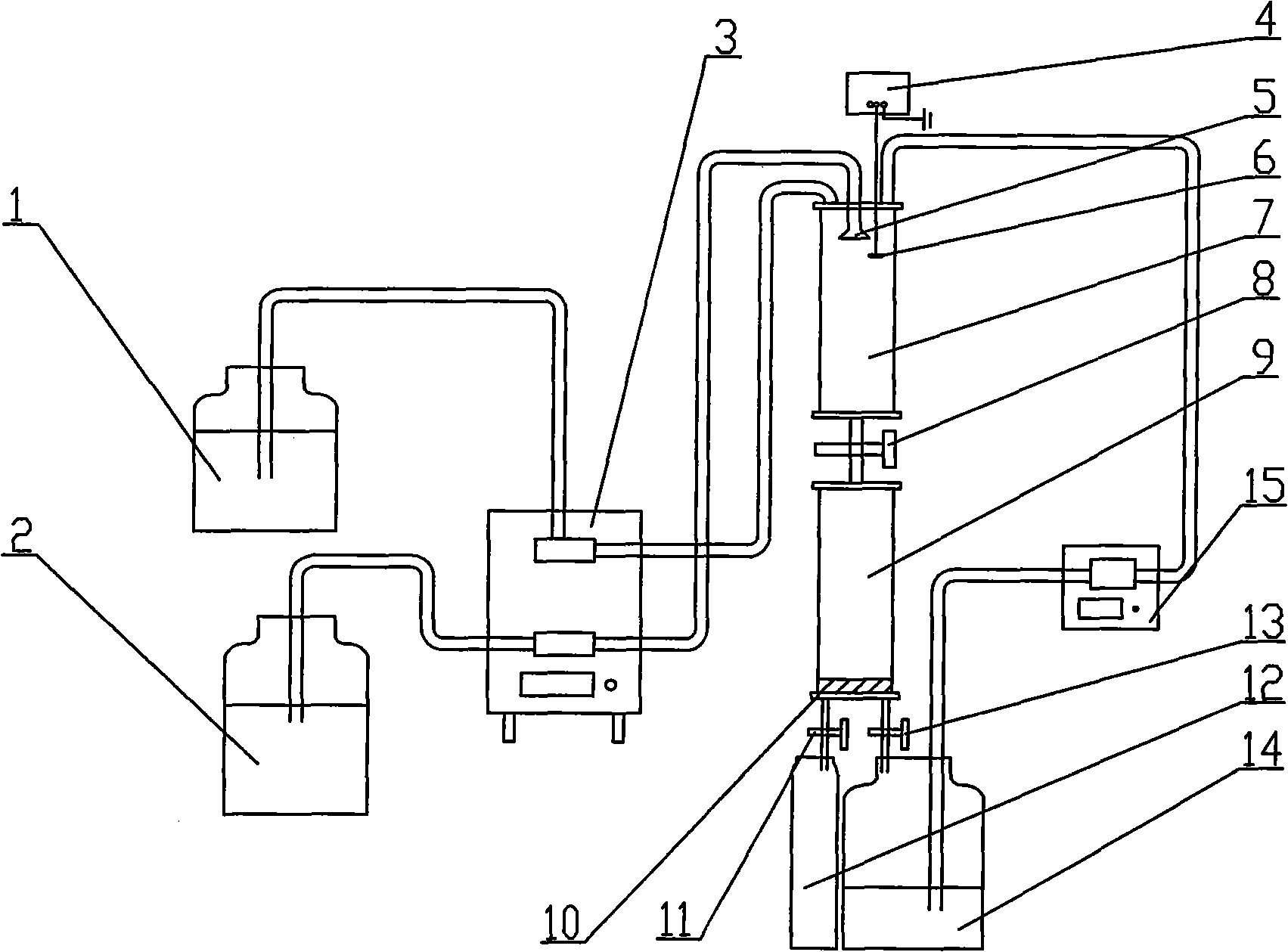

1.一种脱除污泥重金属的淋洗装置，包括水存储罐(1)和淋洗液存储罐(2)，其特征是：所述水存储罐(1)利用连接管与第一蠕动泵(3)的第一通道的输入端连接，所述淋洗液存储罐(2)利用连接管和第一蠕动泵(3)的第二通道的输入端连接;第一蠕动泵(3)的第一通道和第二通道的输出端均利用连接管与上淋洗泵(7)的上端连接;所述上淋洗柱(7)的下端利用连接管与下淋洗柱(9)的上端连接;在下淋洗柱(9)的底端设有两个胶管出口，第一胶管出口与水收集罐(12)连接，第二胶管出口与淋洗液收集罐(14)连接。
2.如权利要求1所述的淋洗装置，其特征是：在所述淋洗液收集罐(14)和上淋洗柱(7)的上端之间利用连接管连接第二蠕动泵(15)。
3.如权利要求1所述的淋洗装置，其特征是：在所述下淋洗柱(9)的底部铺设有滤膜(10)。
4.如权利要求1所述的淋洗装置，其特征是：在所述上淋洗柱(7)的上端设置电动搅拌器(4)，在电动搅拌器(4)上设有搅拌桨(6)，所述搅拌桨(6)伸入上淋洗柱(7)内。
5.如权利要求1所述的淋洗装置，其特征是：在所述下淋洗罐(9)底端的第一胶管出口与水收集罐(12)之间的连接管上设置第二胶管夹(11)，在第二胶管出口与淋洗液收集罐(14)之间的连接管上设置第三胶管夹(13)。
6.如权利要求1所述的淋洗装置，其特征是：在所述第一蠕动泵(3)的第二通道输出端的连接管的端部安装有淋洗液喷头(5)。
7.如权利要求1所述的淋洗装置，其特征是：在所述上淋洗柱(7)和下淋洗柱(9)之间的连接管上设置第一胶管夹(8)。
8.如权利要求1所述的淋洗装置，其特征是：在所述下淋洗柱(9)底端的两个胶管出口外设置套扣(16)。
说明书
脱除污泥重金属的淋洗装置
技术领域
本实用新型涉及一种脱除污泥重金属的淋洗装置，属于重金属污染土壤和污泥的修复领域。
背景技术
重金属在现代工业中应用广泛，普遍用于电镀、印染及催化行业等。但一旦对其管理和处置不妥当，会造成严重的环境污染和社会公害。重金属污染具有普遍性、不可逆性和富集性，被誉为当代的“化学定时炸弹”。重金属在环境中能稳定存在，不能被分解，很难被还原。有些能与有机物结合成有机重金属化合物，为植物所吸收，有些渗入地下水，进而进入食物链，在人体内高倍数富集，对人体造成严重危害。
淋洗法是对重金属污染污泥最有效的处理方法，淋洗装置是淋洗法的核心部分之一。在实验室已经确定好淋洗剂组成、浓度、用量、固液比、温度等工艺参数的基础上，设计动态淋洗装置能为大批量地淋洗处理富含重金属的污泥打下坚实的基础，使污泥能成为新型的烧结材料和堆肥材料，既能变废为宝，创造产值，也能为环境的改善起到积极的推动作用。
动态污泥淋洗装置与普通土壤的淋洗装置有很大的不同。确保其洗脱效果为最主要的问题。针对洗脱效果，需定时、定量取样，以便能很好的把握时间、流量、次数对重金属洗脱量的影响。
传统的污泥淋洗装置主体是一段空心圆柱，下端为滤膜，用于阻隔污泥随淋洗剂流走。将污泥从圆柱上口注入至适当高度，淋洗液由柱体上端注入，流经土柱后由经柱底的滤液膜流进下端的贮液池，接着对滤液成分进行分析以检测淋洗效果。然因为污泥有机质含量很高，淋洗剂为动态定向流动，污泥表面疏水性基团会阻隔水与污泥的充分接触，污泥会因为自身的表面性质结成团块，所含重金属很难被洗脱出来。在淋洗之前，让污泥与水相充分接触，改变污泥表面性质，能对发挥淋洗液最佳的淋洗效果起到很大的帮助。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种能对污泥进行彻底淋洗、对淋洗液能够二次利用、对有毒有害物质能进行控制的脱除污泥重金属的淋洗装置。
按照本实用新型提供的技术方案，所述脱除污泥重金属的淋洗装置，包括水存储罐和淋洗液存储罐，特征是：所述水存储罐利用连接管与第一蠕动泵的第一通道的输入端连接，所述淋洗液存储罐利用连接管和第一蠕动泵的第二通道的输入端连接;第一蠕动泵的第一通道和第二通道的输出端均利用连接管与上淋洗泵的上端连接;所述上淋洗柱的下端利用连接管与下淋洗柱的上端连接;在下淋洗柱的底端设有两个胶管出口，第一胶管出口与水收集罐连接，第二胶管出口与淋洗液收集罐连接。
在所述淋洗液收集罐和上淋洗柱的上端之间利用连接管连接第二蠕动泵。
在所述下淋洗柱的底部铺设有滤膜。
在所述上淋洗柱的上端设置电动搅拌器，在电动搅拌器上设有搅拌桨，所述搅拌桨伸入上淋洗柱内。
在所述下淋洗罐底端的第一胶管出口与水收集罐之间的连接管上设置第二胶管夹，在第二胶管出口与淋洗液收集罐之间的连接管上设置第三胶管夹。
在所述第一蠕动泵的第二通道输出端的连接管的端部安装有淋洗液喷头。
在所述上淋洗柱和下淋洗柱之间的连接管上设置第一胶管夹。
在所述下淋洗柱底端的两个胶管出口外设置套扣。
本实用新型针对污泥表面性质，能让污泥与淋洗液充分接触，并能考察多次淋洗效果变化趋势，取样、测样简单方便;能对污泥进行彻底淋洗、对淋洗液能够二次利用、对有毒有害物质能进行控制。
