申请日2013.11.30
公开(公告)日2014.05.07
IPC分类号C02F1/38
摘要
本实用新型涉及一种小型在线离心污水处理机，在机架上固定有离心电机，在离心电机的输出轴上固定有离心转鼓，在机架上固定有电控柜、污水箱与清水箱，在污水箱上固定有搅拌器，在离心转鼓上方的机架上铰接有上盖，在上盖上固定有进液管与撇液管，进液管的出口端与撇液管的进口端均位于离心转鼓，且进液管的出口端位于撇液管的进口端的下方;所述污水箱通过连接管以及水泵与进液管的进口端相接，撇液管的出口端通过管道接入清水箱。本实用新型具有固液分离效果好、分离速度快且结构简单与体积小等优点，非常适合进行在线污水处理。
权利要求书

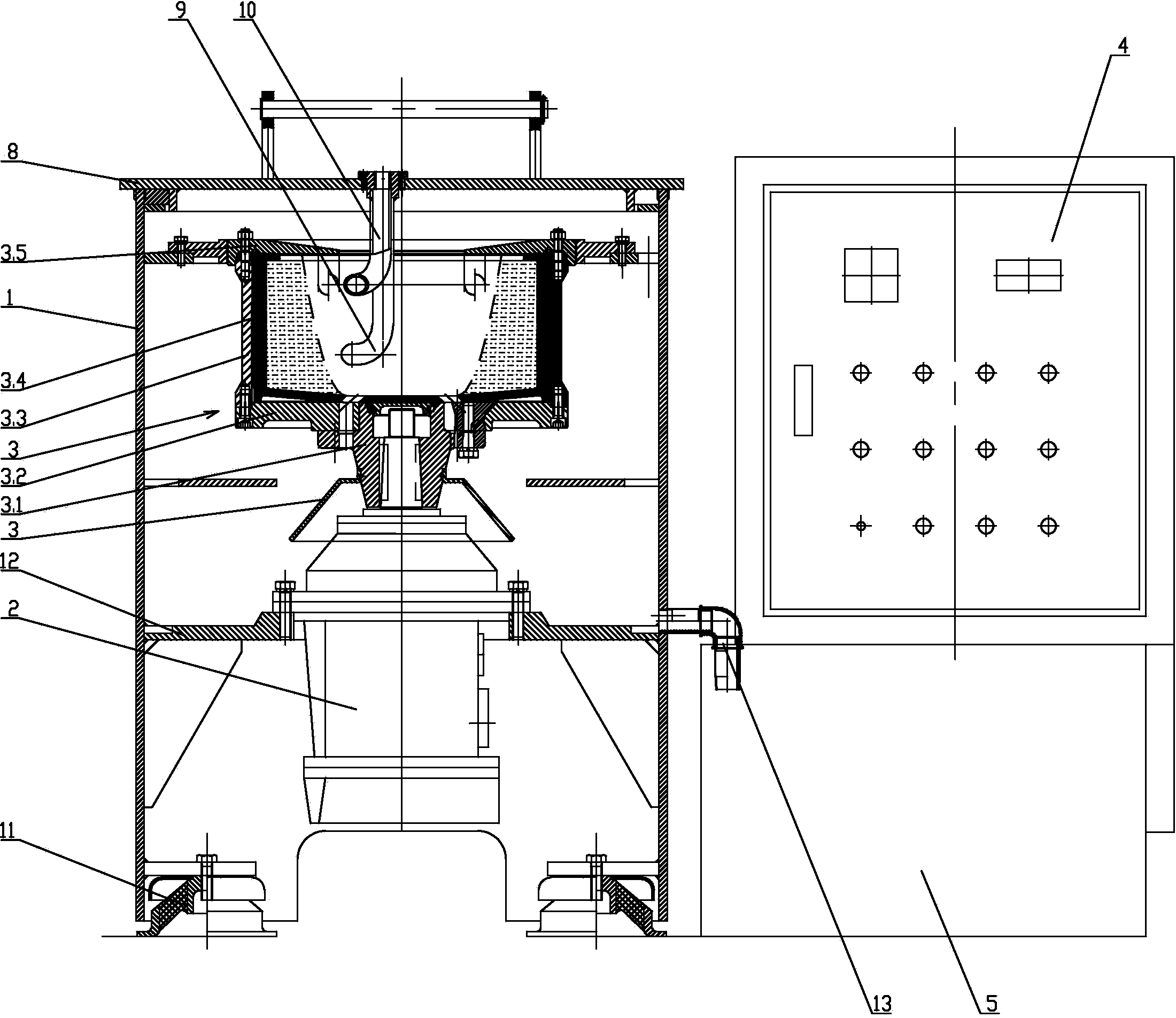

1.一种小型在线离心污水处理机，其特征是：在机架(1)上固定有离心电机(2)，在离心电机(2)的输出轴上固定有离心转鼓(3)，在机架(1)上固定有电控柜(4)、污水箱(5)与清水箱(6)，在污水箱(5)上固定有搅拌器(7)，在离心转鼓(3)上方的机架(1)上铰接有上盖(8)，在上盖(8)上固定有进液管(9)与撇液管(10)，进液管(9)的出口端与撇液管(10)的进口端均位于离心转鼓(3)，且进液管(9)的出口端位于撇液管(10)的进口端的下方;所述污水箱(5)通过连接管以及水泵与进液管(9)的进口端相接，撇液管(10)的出口端通过管道接入清水箱(6)。
2.如权利要求1所述的小型在线离心污水处理机，其特征是：所述离心转鼓(3)包括转鼓连接套(3.1)、转鼓底座(3.2)与转鼓外套(3.3)，在转鼓连接套(3.1)上开设有转鼓轴孔，离心电机(2)的输出轴固定在转鼓连接套(3.1)的转鼓轴孔内，转鼓底座(3.2)固定在转鼓连接套(3.1)的顶端部，在转鼓底座(3.2)的上表面固定有转鼓外套(3.3)。
3.如权利要求2所述的小型在线离心污水处理机，其特征是：在转鼓外套(3.3)内设有离心内桶(3.4)，离心内桶(3.4)的桶底板放置在转鼓底座(3.2)的上表面，在离心内桶(3.4)的上方设有内桶压盖(3.5)，内桶压盖(3.5)、离心内桶(3.4)与转鼓外套(3.3)通过紧固件固定一体。
4.如权利要求2所述的小型在线离心污水处理机，其特征是：在转鼓连接套(3.1)上固定有防液罩(3.6)。
5.如权利要求2所述的小型在线离心污水处理机，其特征是：所述转鼓连接套(3.1)的转鼓轴孔为圆锥形，且该圆锥的锥顶位于转鼓连接套(3.1)的底端面的上方，且转鼓连接套(3.1)的转鼓轴孔与离心电机(2)的输出轴配合。
6.如权利要求1所述的小型在线离心污水处理机，其特征是：在机架(1)的底端部固定有减振垫(11)。
7.如权利要求1所述的小型在线离心污水处理机，其特征是：在机架(1)上固定有隔板(12)，在隔板(12)上固定有所述的离心电机(2)，在隔板(12)上方的机架(1)上设有溢流管(13)，溢流管(13)的出口端接入所述的污水箱(5)。
说明书
小型在线离心污水处理机
技术领域
本实用新型涉及一种污水处理机，尤其是一种小型在线离心污水处理机。
背景技术
目前，在处理含有细小颗粒物的污水时所使用的都是大型机械，造价昂贵，而且需要铺设较长的污水管道来输送污水，细小颗粒物容易在污水管道内沉积，清理污水管道内的沉积物非常麻烦。因此，污水处理行业急需小型的并能进行在线处理的污水处理机。
实用新型内容
本实用新型的目的是克服现有技术中存在的不足，提供一种固液分离效果好、分离速度快且结构简单的小型在线离心污水处理机。
按照本实用新型提供的技术方案，所述小型在线离心污水处理机，在机架上固定有离心电机，在离心电机的输出轴上固定有离心转鼓，在机架上固定有电控柜、污水箱与清水箱，在污水箱上固定有搅拌器，在离心转鼓上方的机架上铰接有上盖，在上盖上固定有进液管与撇液管，进液管的出口端与撇液管的进口端均位于离心转鼓，且进液管的出口端位于撇液管的进口端的下方;所述污水箱通过连接管以及水泵与进液管的进口端相接，撇液管的出口端通过管道接入清水箱。
所述离心转鼓包括转鼓连接套、转鼓底座与转鼓外套，在转鼓连接套上开设有转鼓轴孔，离心电机的输出轴固定在转鼓连接套的转鼓轴孔内，转鼓底座固定在转鼓连接套的顶端部，在转鼓底座的上表面固定有转鼓外套。
在转鼓外套内设有离心内桶，离心内桶的桶底板放置在转鼓底座的上表面，在离心内桶的上方设有内桶压盖，内桶压盖、离心内桶与转鼓外套通过紧固件固定一体。
在转鼓连接套上固定有防液罩。
所述转鼓连接套的转鼓轴孔为圆锥形，且该圆锥的锥顶位于转鼓连接套的底端面的上方，且转鼓连接套的转鼓轴孔与离心电机的输出轴配合。
在机架的底端部固定有减振垫。
在机架上固定有隔板，在隔板上固定有所述的离心电机，在隔板上方的机架上设有溢流管，溢流管的出口端接入所述的污水箱。
本实用新型具有固液分离效果好、分离速度快且结构简单与体积小等优点，非常适合进行在线污水处理。
