申请日2014.01.09
公开(公告)日2014.04.30
IPC分类号C02F1/461
摘要

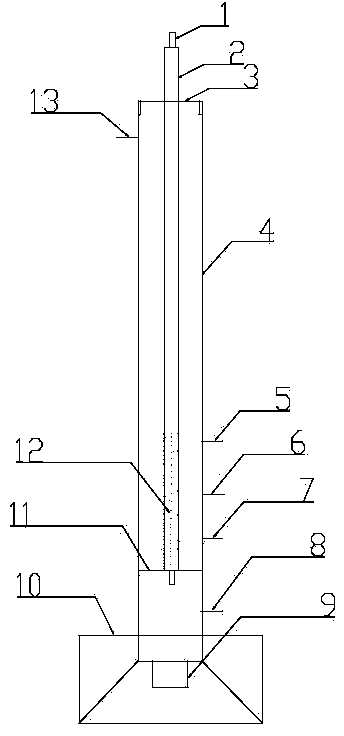

本发明涉及一种铁碳微电解处理废水设备，主要由带盖(3)的反应筒体(4)、曝气管(2)、滤板(11)、底座(10)组成，进水口(13)在筒体的右上侧，设置四个出水口(5)(6)(7)(8)在筒体右下侧，反应筒体为有机玻璃制成的圆柱体，柱体中间设置由筒盖(3)和滤板(11)固定的曝气管(2)，该管底部三分之一处开始规则设有多个斜向下45°开口的微孔(12)，可以防止铁碳填料进入该管，曝气管上端接多功能接口(1)，既可以曝气也可以反冲洗，滤板(11)为多孔的圆形有机玻璃板上添加一层圆形烧结的玻璃砂芯片组成，筒体内部有一圈突起作为支撑，在筒体底部设置一个排污口(9)，既方便清洁，也可迅速取走未完全反应的污水。本发明简化了以往曝气与反冲洗装置，解决了装置的适用性，既可用市面上微电解填料，也适用粉末状填料，解决了微电解填料的失活及板结问题，节约成本。
权利要求书
1.一种铁碳微电解反应装置，主要包括带盖的反应筒体、曝气管、滤板及底座，其特征在于：由筒盖和滤板固 定的曝气管上端设置多功能接口，曝气管底端规则设有多个微孔，既可进行曝气，也可进行反冲洗，底部的滤 板由为多孔的圆形有机玻璃板上添加一层圆形烧结砂芯片组成，筒体内部有一圈突起作为支撑，在筒体底部设 置一个排污口。
2.根据权利要求1所述的铁碳微电解反应装置，其特征是：所述的曝气管既可进行曝气充氧，也可以进行反冲 洗。
3.根据权利要求1或2所述的铁碳微电解反应装置，其特征是：所述的曝气管上端设置多功能接口，可以连接 气泵或者水泵。
4.根据权利要求1或2或3所述的铁碳微电解反应装置，其特征是：所述的曝气管底部三分之一处开始规则设 有多个斜向下45°开口的微孔。
5.根据权利要求1所述的铁碳微电解反应装置，其特征是：所述的滤板为多孔圆形有机玻璃板上添加一层烧结 的玻璃砂芯片构成。
说明书
一种处理废水的微电解装置
技术领域
本发明涉及一种环保设备，具体来说是一种铁碳微电解处理装置，尤其适用于高浓度COD废水的处理。
背景技术
铁碳微电解是近几年来备受关注的一种废水处理方法，它是以铁为阳极、碳为阴极，废水中的离子为 电解质，形成无数微小的原电池，产生电极反应和由此引起的氧化还原、电富集、物理吸附和混凝沉淀等 作用来处理废水的电化学处理方法，它具有使用范围广、寿命长、成本低廉及方便维护等优点。
传统的铁碳微电解利用的是铁粉与碳粉，后来出现了市面上烧制好的铁碳微电解填料，不管是使用哪 种填料，反应过程中出现的铁的钝化、碳的解吸和微电解原料板结等都是需要解决的问题。
发明内容
针对铁碳微电解出现的以上问题，本发明的目的在于提供一种更为合理的铁碳微电解反应装置。
本发明的目的可以通过以下技术措施来实现：
本发明铁碳微电解反应装置，主要包括带盖的反应筒体、曝气管、滤板及底座，其特征在于：由筒盖 和滤板固定的曝气管上端设置多功能接口，曝气管底端设有许多微孔，既可进行曝气，也可进行反冲洗， 底部的滤板由为多微孔的圆形有机玻璃板上添加一层圆形烧结砂芯片组成，筒体内部有一圈突起作为支撑， 在筒体底部设置一个排污口。
本发明所述的曝气管顶部连接多功能接口，底部三分之一处开始设有向下45°开口的微孔，可以防止 铁和碳进入曝气管中。当多功能接口连接气泵时为反应器充氧，同时还可以对填料进行冲刷和混合搅拌， 防止填料板结和失活问题，在连接水泵时对填料进行反冲洗，使得碳吸附得到解吸，使得碳的吸附功能得 到再生。
本发明所述的滤板是在可活动的圆形多微孔的上添加一层烧结的玻璃砂芯构成，既可以轻松的实现固 液分离，还可以起到一定的过滤作用。
本发明的有益效果是：通过多曝气与反冲洗装置的向下45°微孔设计，可有效防止铁碳微电解的钝化 与失活问题，同时还能起到让铁碳均匀混合的功能，使得处理效果更佳。通过滤板的设计使得固液更易分 离，使铁和碳的量更不易损失。相比较而言，本发明结构更加简单，处理更加方便高效。
